セイコーインスツル RP-F10の設定方法


セイコーインスツルRP-F10をEthernet接続でお使い頂く場合の設定方法について案内します。

配線

本文中の画像はクリックすると大きなサイズで表示されます
  1. プリンター本体裏面にあるケーブルの挿し口を確認します

    それぞれの挿し口の種類は画像の数字を確認してください。

    電源ケーブル

    モジュラーケーブル(ドロアとの接続)

    USB Type-Aの挿し口

    LANケーブル(ルーターとの接続)

    『②』は使用しません
  2. LANケーブルを配線した状態です

IPアドレスの設定

本文中の画像はクリックすると大きなサイズで表示されます

設定前に確認してください

プリンターの新しいIPアドレスを設定する前に、現在設定されているIPアドレスを確認しておく必要があります。
以下の手順に従って、現在のIPアドレスが印字されたレシートを出力してください。

プリンターの電源をOFFにします。

Feedボタンを押しながら電源をONにします。
(この際、レシートが印刷されるまでFeedボタンは押したままにしてください)

長いレシートが印刷されたらFeedボタンを離し、最後にもう一度Feedボタンを押します。

こIPアドレスは長いレシートに印字されています
確認したIPアドレスは『IPアドレスの設定』の手順3・手順4で利用します
  1. 接続しているWi-Fiの詳細設定画面を開きます

    『iOSホーム画面 設定アイコン > iOSの設定画面 > Wi-Fi』と選択し、Wi-Fi設定の画面を表示します。

    現在設定中のWi-Fi(【Wi-Fi】ボタンの直下に表示された、チェックのついたネットワーク名)欄の右端、青いアイコンをタップします。

  2. IPv4の詳細設定画面を表示します

    『【IPv4アドレス】項目 > 【IPを構成】欄』をタップします。
  3. 手動でIPアドレスを設定します

    【IPv4を構成】の設定ページが表示されるので、【手動】を選択します。

    画面中頃の【手入力のIP】項目に必要な情報を入力します。

    入力が完了したら【保存】をタップします。

    項目 内容
    IPアドレス ご利用の端末に割り当てるネットワークアドレスを入力します。
    IPアドレスの4つに区切られた数値の3つ目までを、プリンターから出力したレシートに印字されたIPアドレスと同じ数値にします。 4つに区切られた数値の、右端だけをレシートに印字されたIPアドレスと差異があるようにします。
    例:192.168.192.200(他に端末がある場合、同じ数値には設定出来ません)
    サブネットマスク 『255.255.255.0』と入力します。
  4. Safariでプリンターの管理画面へログインします

    この状態で一度設定のアプリを閉じて『safari』を開きます。

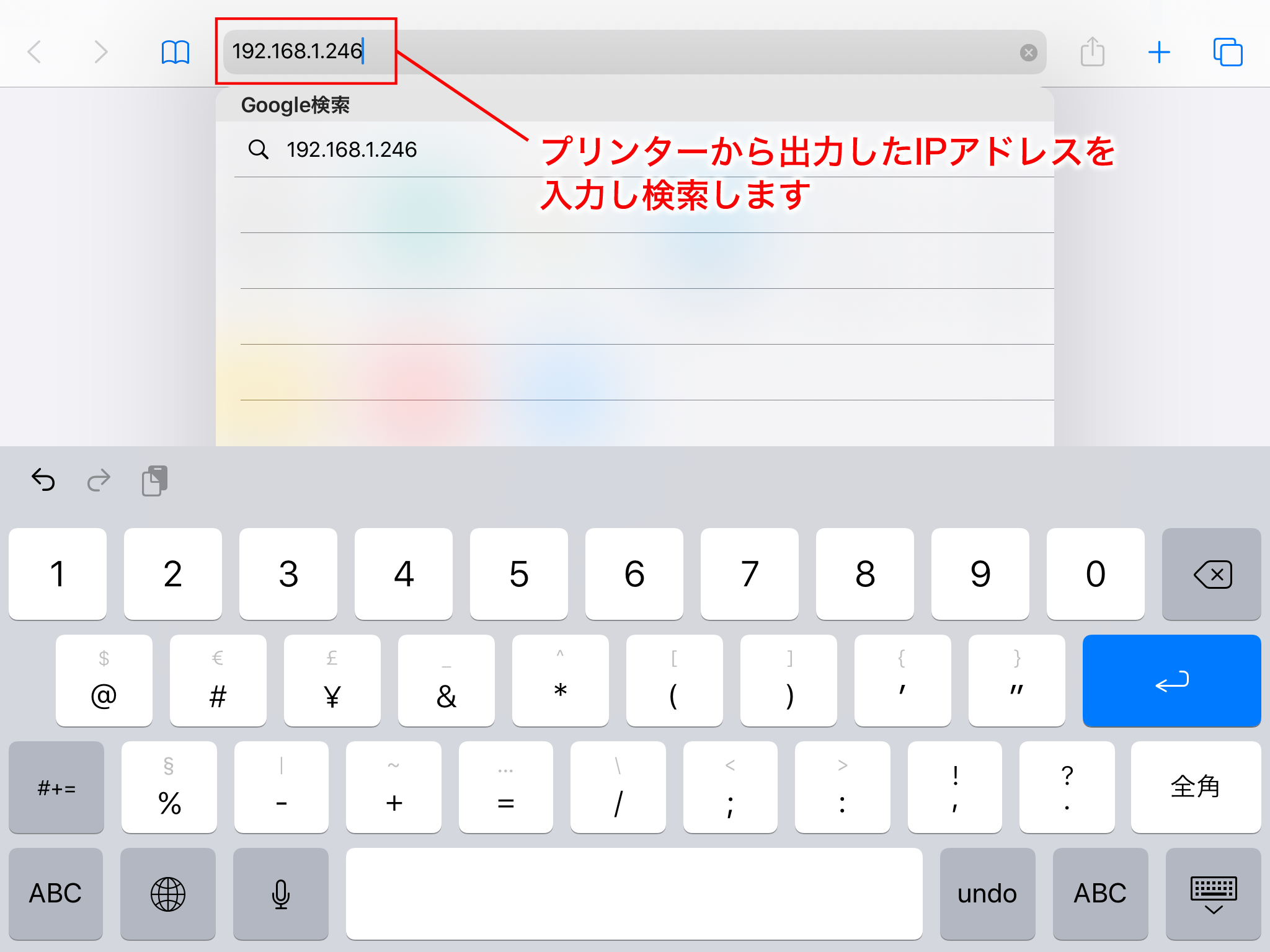

    safariでプリンターから出力したIPアドレスの数値を入力して検索をします。

  5. RP-F10のIPアドレスを設定します

    【TCP/IP】をタップし、必要な情報を入力します。

    設定後は【Apply】をタップします。

    項目 内容
    IP Address ご利用の端末に割り当てるネットワークアドレスを入力します。
    IPアドレスの4つに区切られた数値の3つ目までを、店舗で利用するネットワークアドレスと同じ数値にします。 4つに区切られた数値の、右端だけ3桁の数値で設定します。
    【201~230】を推奨しております。(周辺機器のIPと被らないようにする為です) レシートに印字されたIPアドレスと差異があるようにします。
    例:192.168.1.210(他に端末がある場合、同じ数値には設定出来ません)
    Subnet Mask 『255.255.255.0』と入力します。
    Default Gateway Address ローカルネットワークの基準値を入力します。
    例:192.168.1.1(右端の数値は必ず”1”です)
    DHCP Client 『Disabled』を選択します。

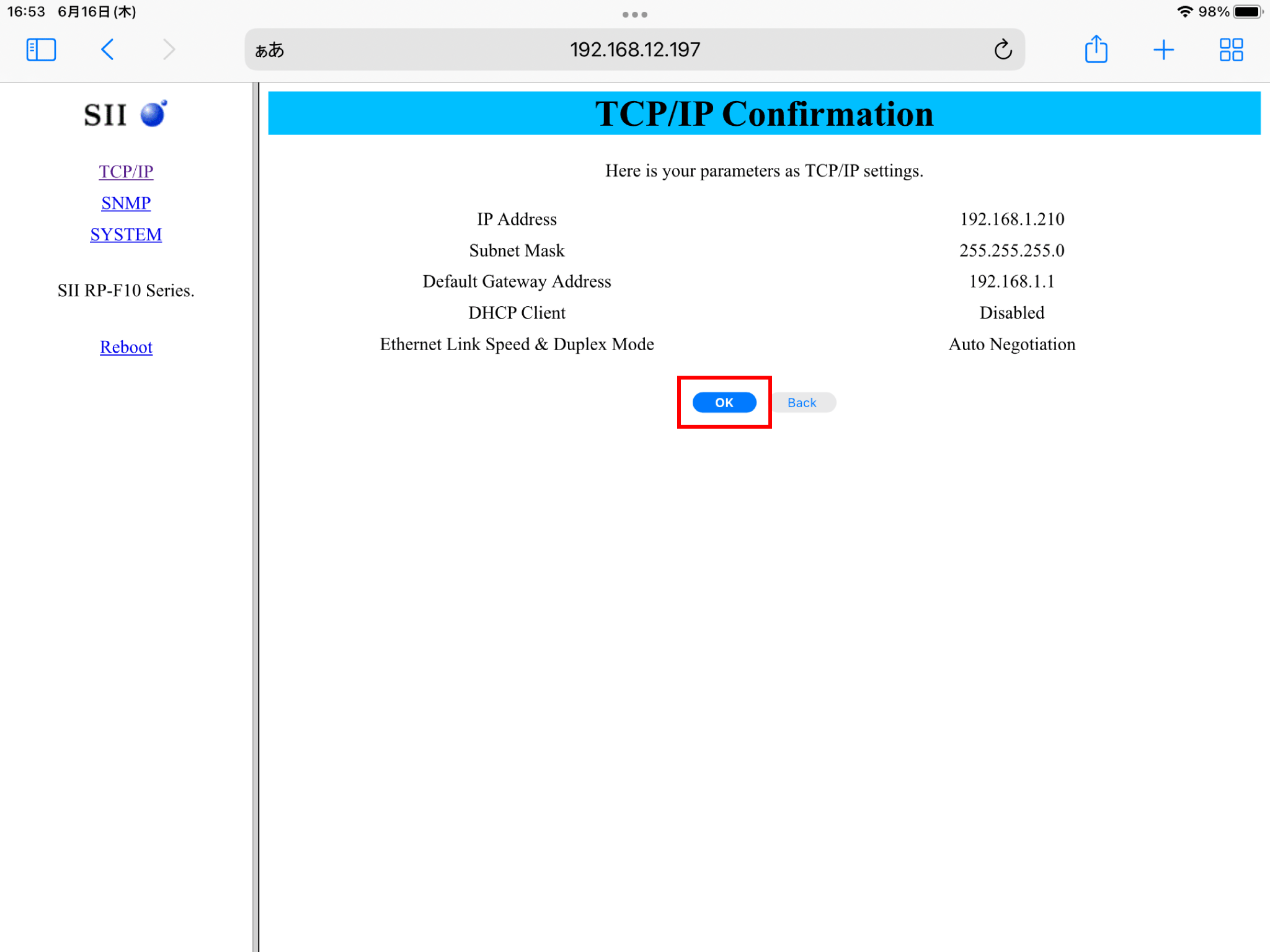

  6. 設定するIPアドレスを確認します

    確認後、【OK】をタップします。
  7. プリンターからIPアドレスが印字されたレシートを印刷します
    プリンターの電源OFFし、Feedボタンを長押ししながら電源ONにすると、IPアドレスが印字されたレシートが出力されます。
    新しく設定されたIPアドレスが印字されRP-F10の設定完了となります。
  8. 端末のIPアドレス設定を自動に戻します

    『【IPv4アドレス】項目 > 【IPを構成】欄』をタップし、IPv4の詳細設定画面を表示します。
  9. 設定を保存します

    【IPv4を構成】の設定ページが表示されるので、『自動』を選択した状態で『保存』をタップします。
    以上で、設定完了です。

設定完了後はWi-Fiの設定を必ず自動に戻してください

Wi-FiのIPV4アドレスの『IPを構成』を手動に切り替えると、一時的にインターネット接続が遮断されます。
インターネット接続を正常にするために、IPアドレスの設定完了後は必ず『IPを構成』を自動に戻してください。

ウェイター管理画面の設定

本文中の画像はクリックすると大きなサイズで表示されます

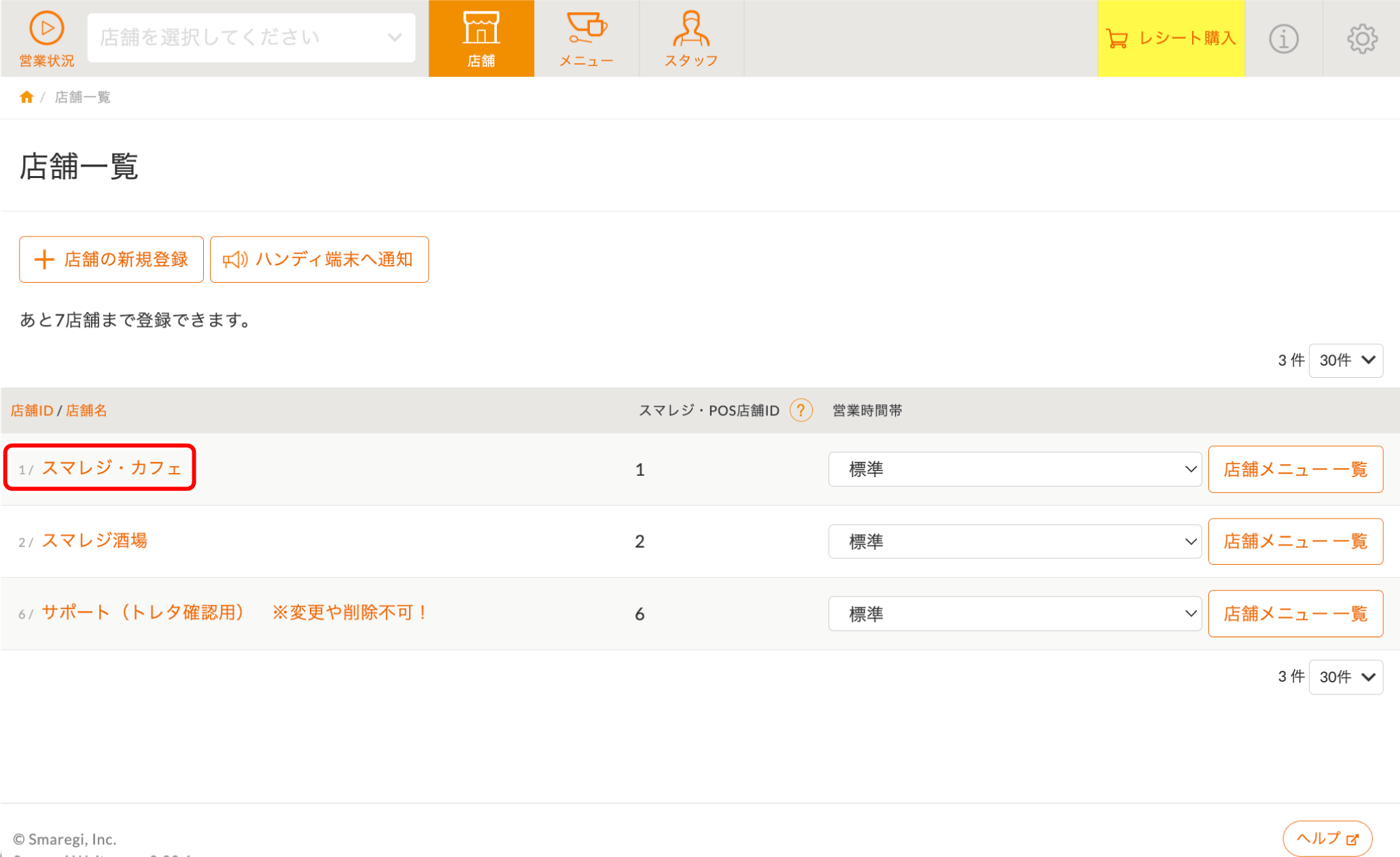

  1. 店舗の設定画面を開きます

    『店舗 > 店舗一覧』をクリックし、店舗を選択します。

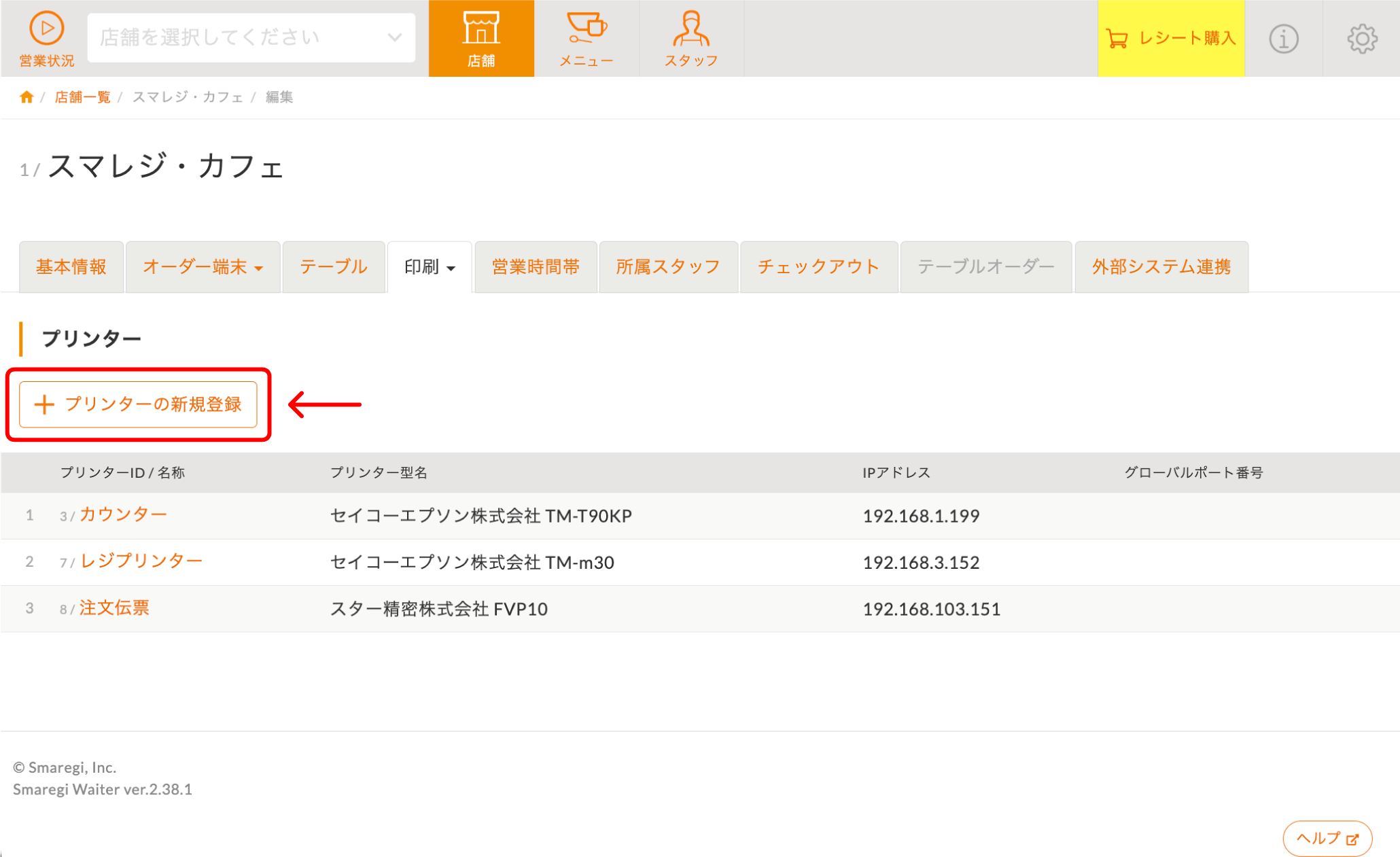

  2. プリンターの登録画面を開きます

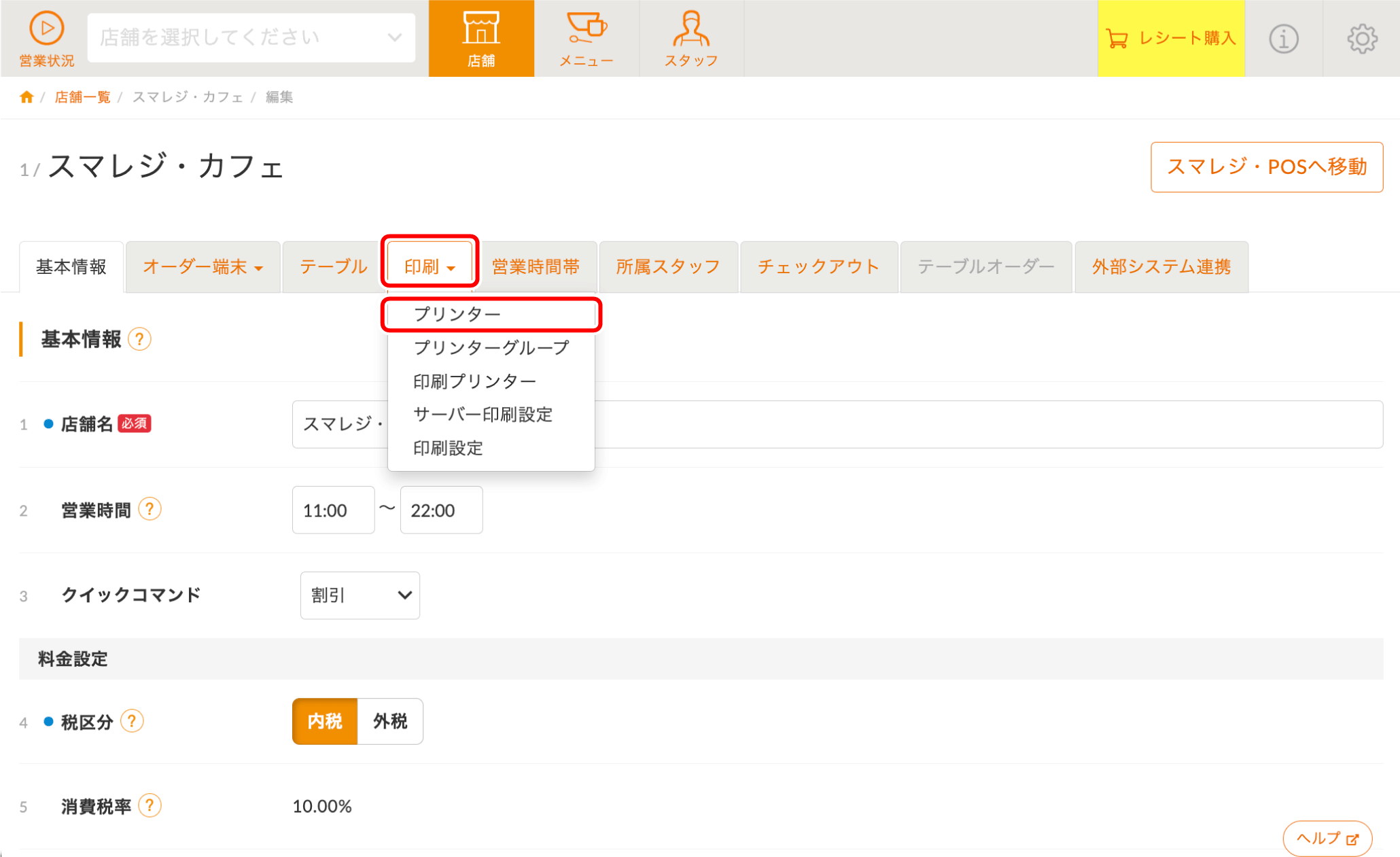

    『印刷 > プリンター』を開き、【プリンターの新規登録】をクリックします。

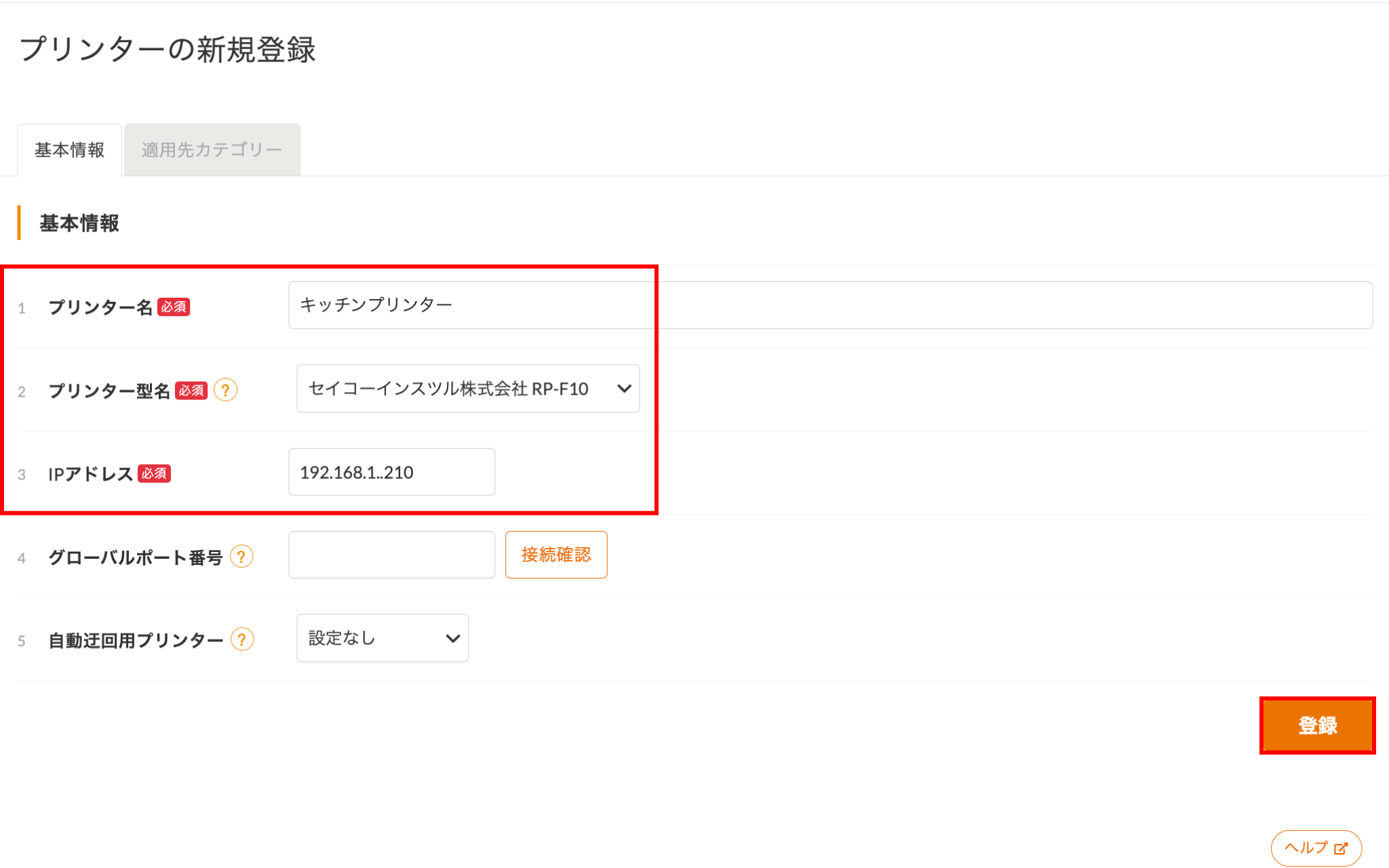

  3. 新規プリンターの登録を行ないます

    入力完了後、『登録』をクリックし操作完了です。
    こ項目の詳細は下記の表をご覧ください
    設定項目
    項目 内容
    プリンター名 レジプリンターやキッチンプリンター等、どこのプリンターなのかがわかるように入力します。
    プリンター型名 設定を行ったプリンターの型名を選択します。
    IPアドレス 設定を行ったプリンターのIPアドレスを入力します。
    グローバルポート番号 ルーターのポートマッピング設定で指定したポート番号を入力します。 店舗基本情報の印刷元を『サーバー』としている場合は必須です。

注意してください

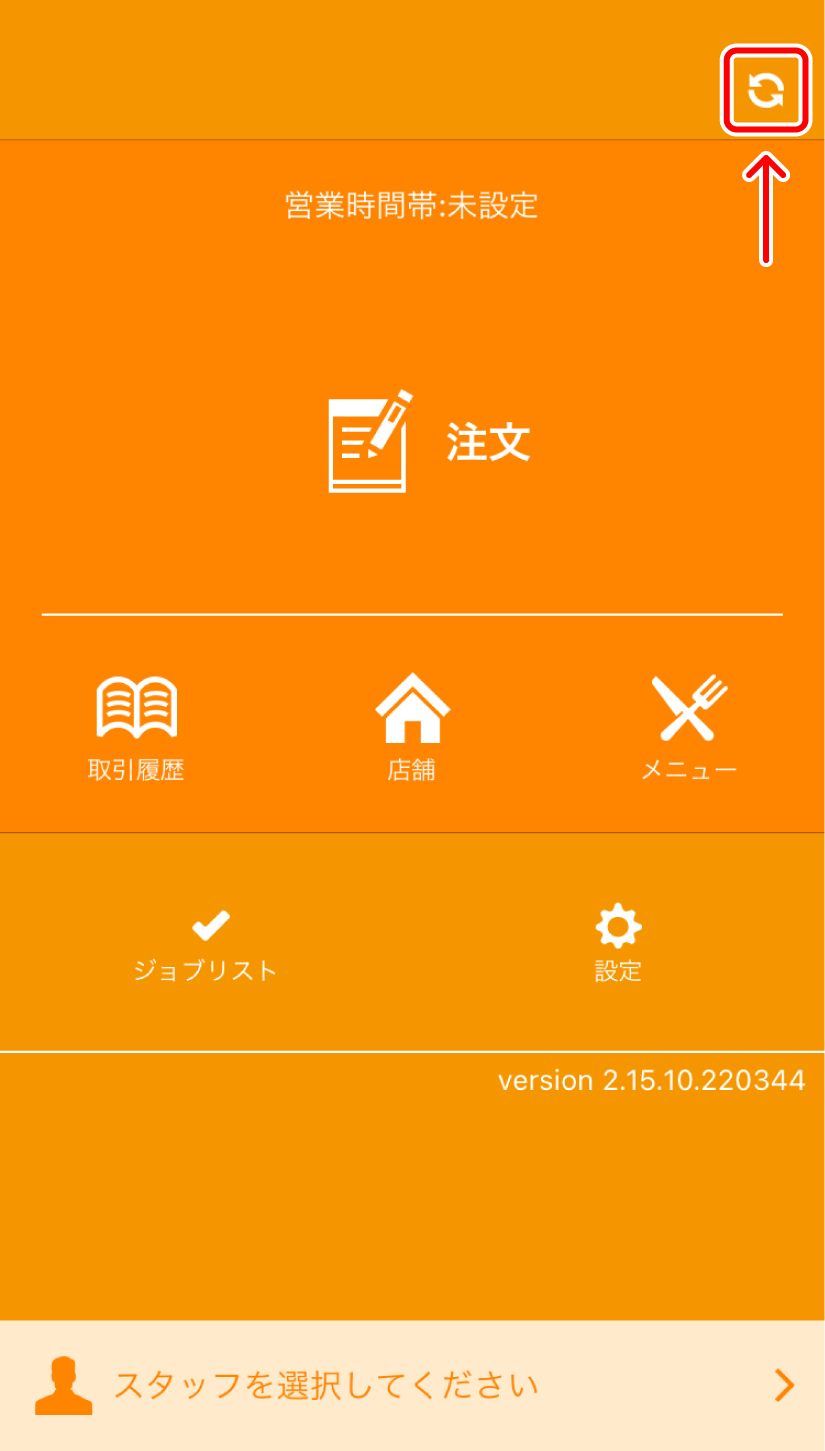

プリンターの設定・登録を行なったあとは、必ずウェイター・アプリのデータ同期を行なってください
レジプリンターとしてお会計を行なうプリンター設定の場合、スマレジ管理画面でもIPアドレスの入力が必要です

スマレジ管理画面でのIPアドレス入力方法等はこちらをご覧ください。
