（EPSON製キッチンプリンターTM-T90KPの接続方法）

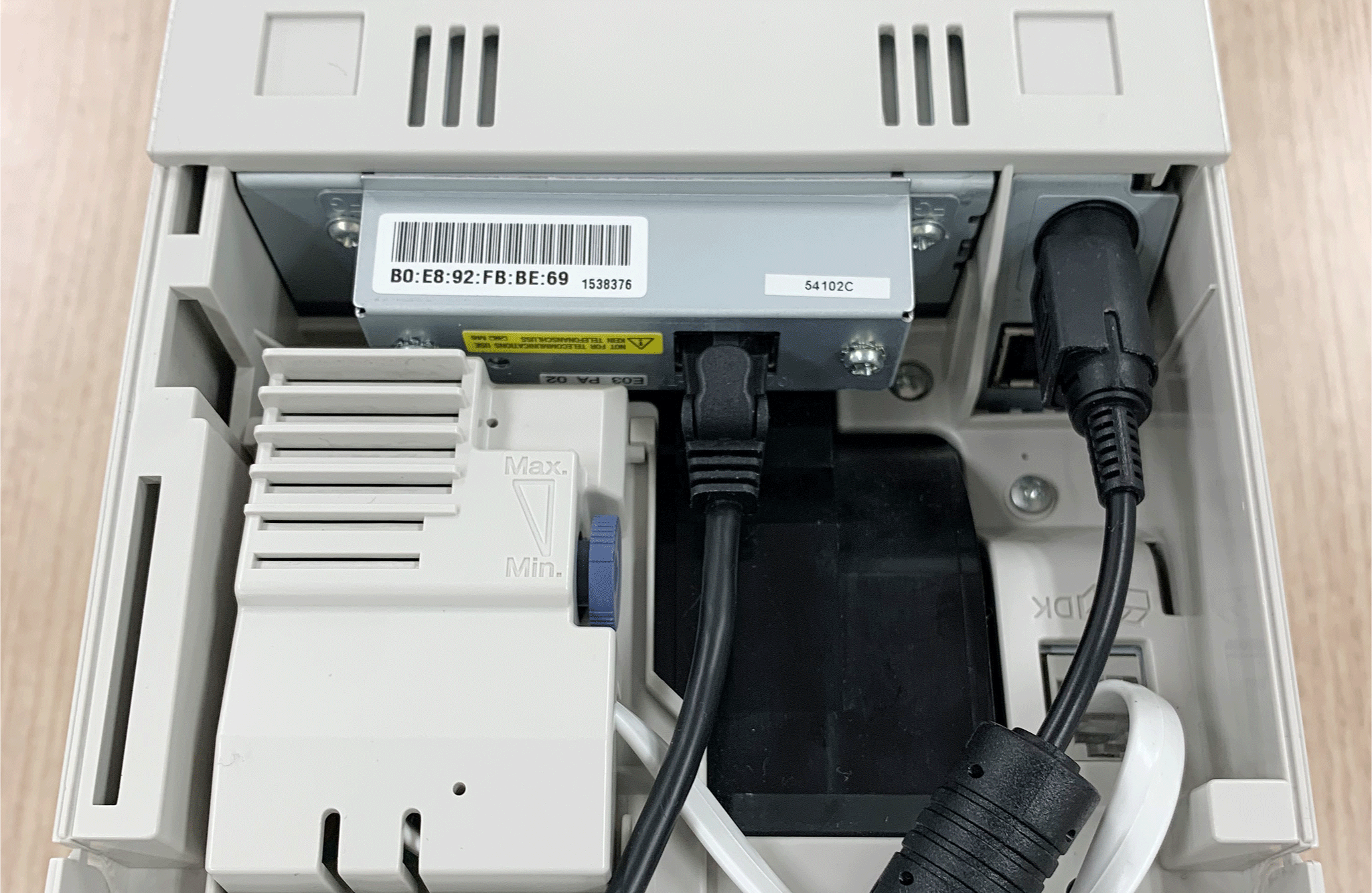

ケーブルの配線
電源ケーブルの差込口です。
LANケーブルの接続口です。
お店のWi-Fiルーターと接続します。
LANケーブルの接続端子です。
端子には、金色の芯線が8本あります。
ご確認の際は、形状やサイズよりも端子の芯線の数を見ていただくことをおすすめします。
モジュラーケーブルの接続端子です。
端子には、金色の芯線が6本あります。
ご確認の際は、形状やサイズよりも端子の芯線の数を見ていただくことをおすすめします。
IPアドレスの設定
設定前に確認してください
プリンターの新しいIPアドレスを設定する前に、現在設定されているIPアドレスを確認しておく必要があります。
以下の手順に従って、現在のIPアドレスが印字されたレシートを出力してください。
プリンターの電源をOFFにします。
Feedボタンを押しながら電源をONにします。
（この際、レシートが印刷されるまでFeedボタンは押したままにしてください）
長いレシートが印刷されたらFeedボタンを離し、最後にもう一度Feedボタンを押します。
短いレシートが印刷されたら完了です。
-
ネットワークの設定を行ないます

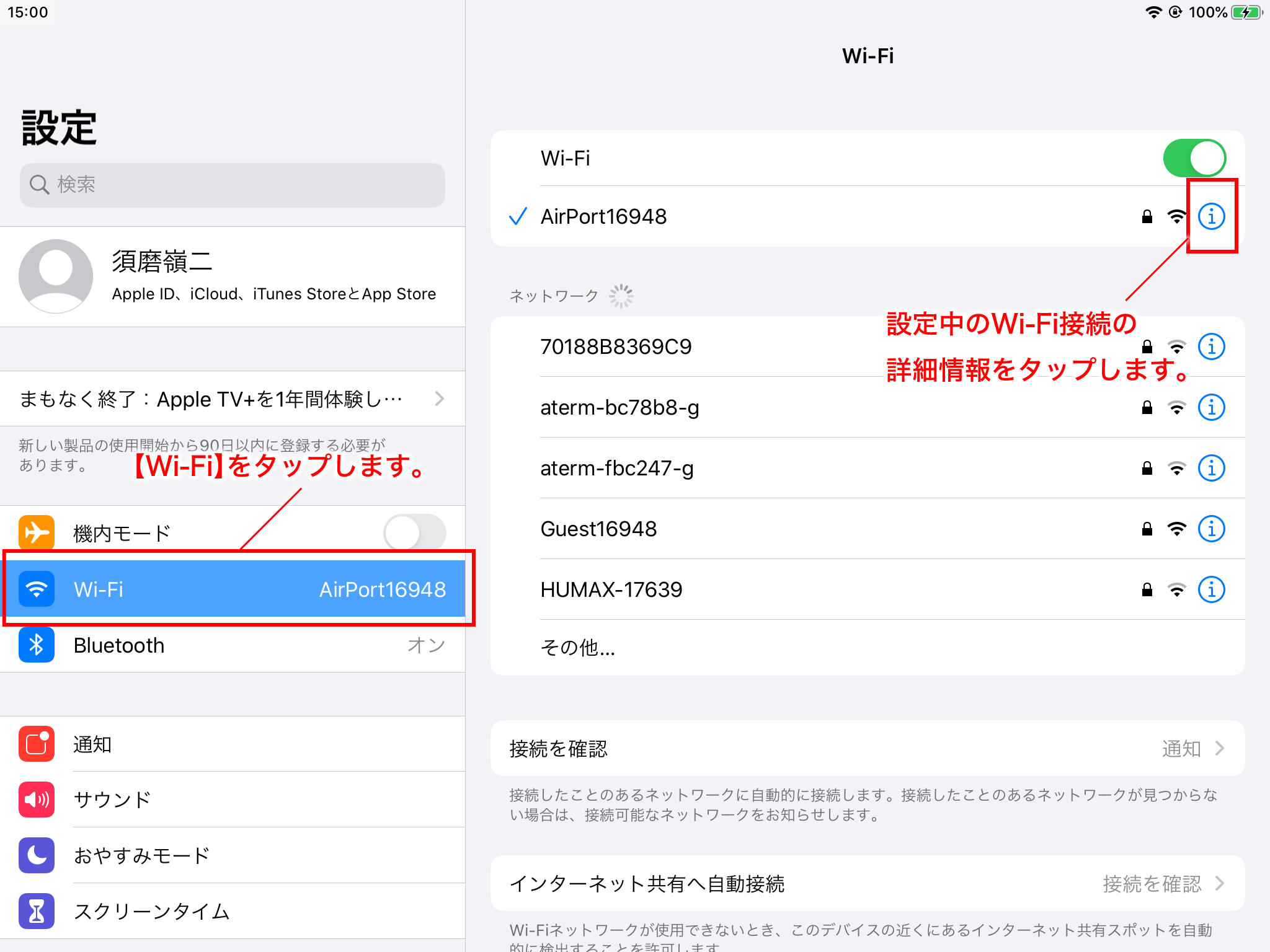

『iOSホーム画面 設定アイコン ＞ iOSの設定画面 ＞ Wi-Fi』と選択します。
現在設定中のWi-Fi（【Wi-Fi】ボタンの直下に表示された、チェックのついたネットワーク名）欄の右端、青いアイコンをタップします。
-
IPV4の詳細設定画面を開きます

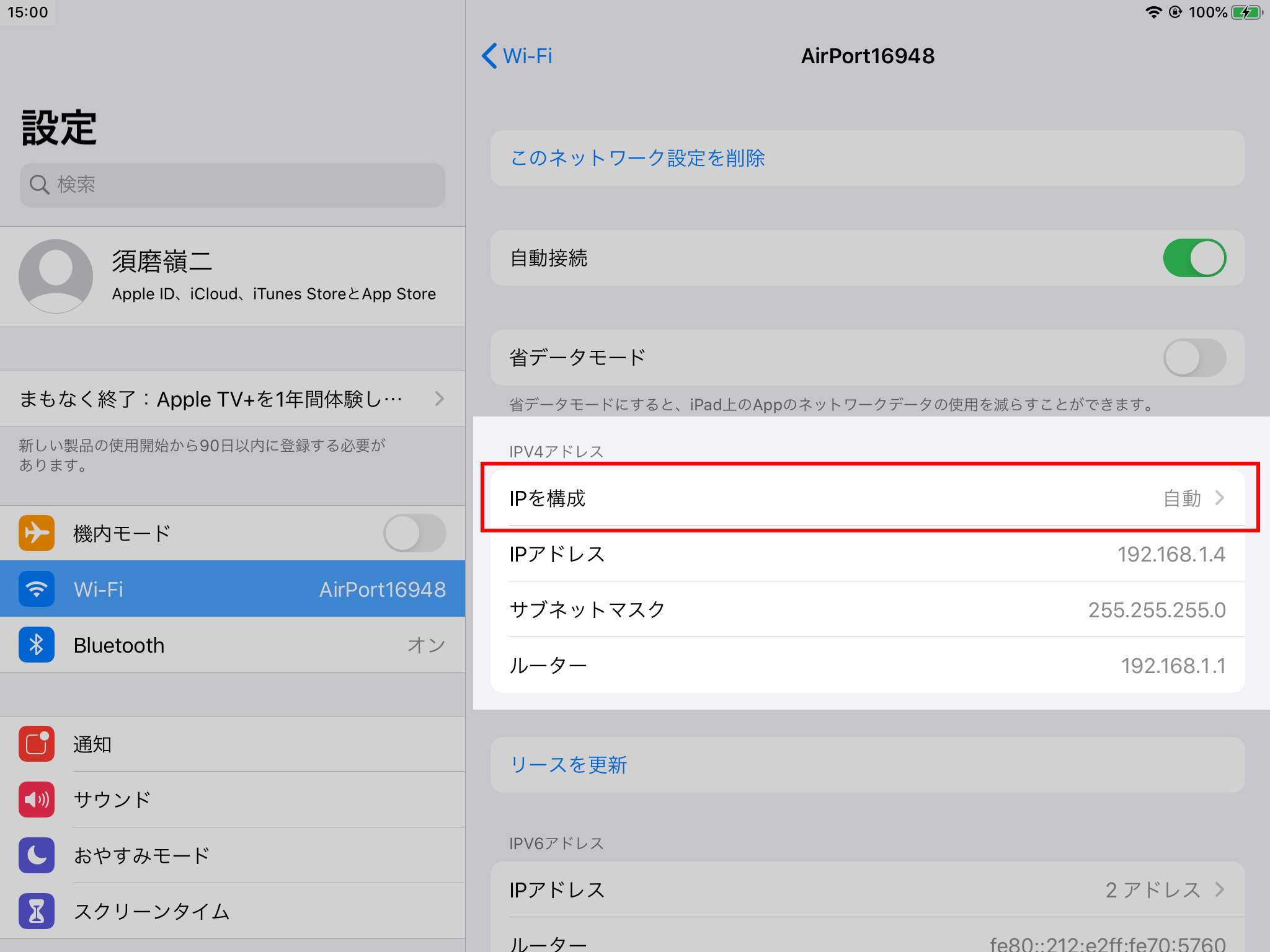

『[IPv4アドレス] IPを構成』をタップします。
※ この画面で表示されているIPV4アドレスの情報が、店舗のネットワーク情報です。
プリンター設定時に必要になるのでメモや画像を残しておいてください -
IPV4の設定を変更します

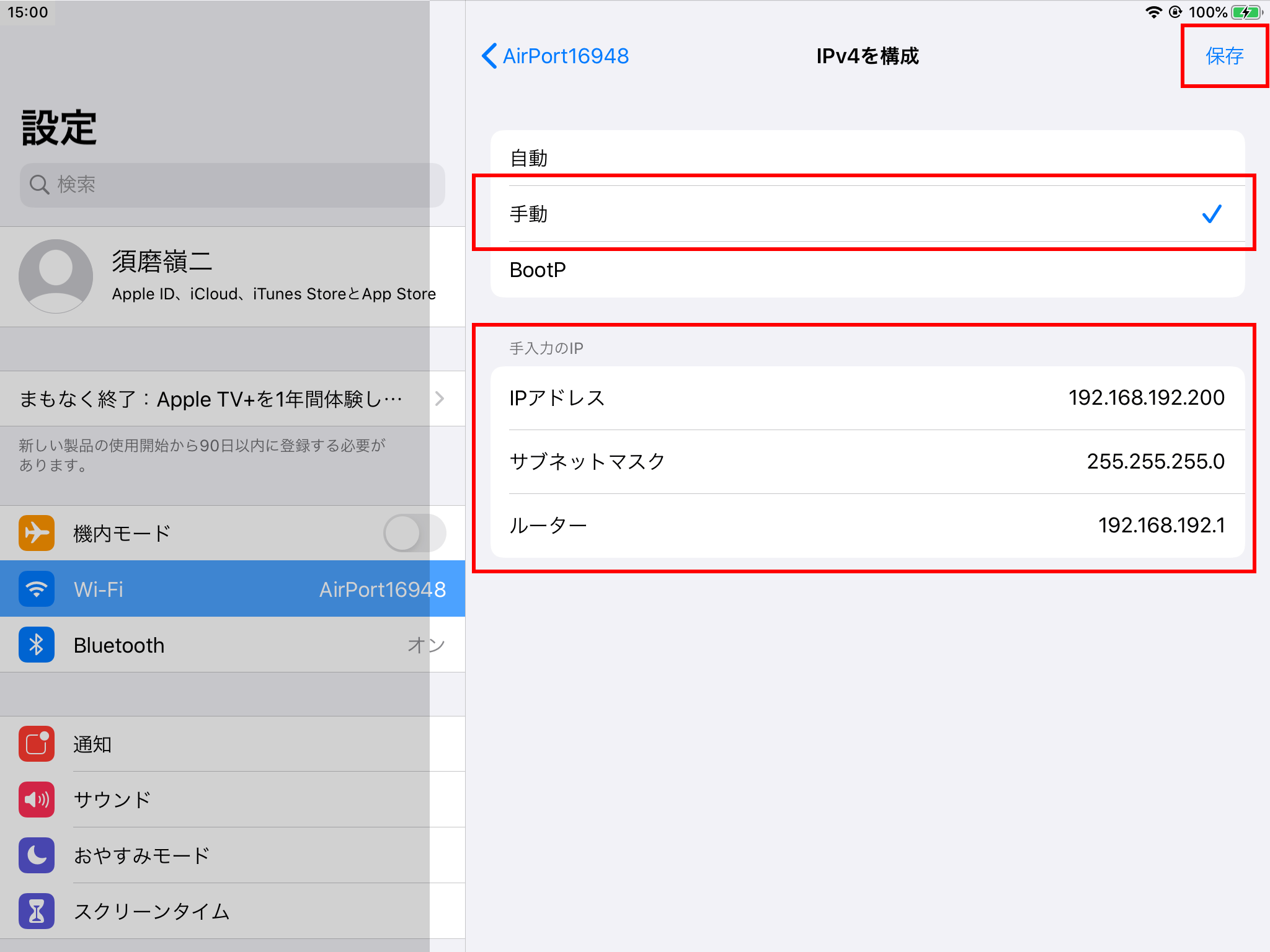

【IPV4を構成】の設定ページが表示されるので、『手動』を選択します。
画面中頃の【手入力のIP】項目に必要な情報を入力します。
入力が完了したら『保存』をタップします。
項目 説明 IPアドレス 端末に割り当てるIPアドレスを入力します。
【例】
事前に確認したプリンターのIPアドレスと、一番右の数字だけが異なるように入力します。
また、他の端末でも作業する場合、同じ値には設定できません。
プリンターのIPアドレスが『192.168.192.168』だった場合、『192.168.192.200』を入力するサブネットマスク 『255.255.255.0』と入力します。 ルーター 『IPアドレス』に入力した内容の一番右の数字を『1』にした値を入力します。
【例】
192.168.192.1 -
プリンターの管理画面を開きます

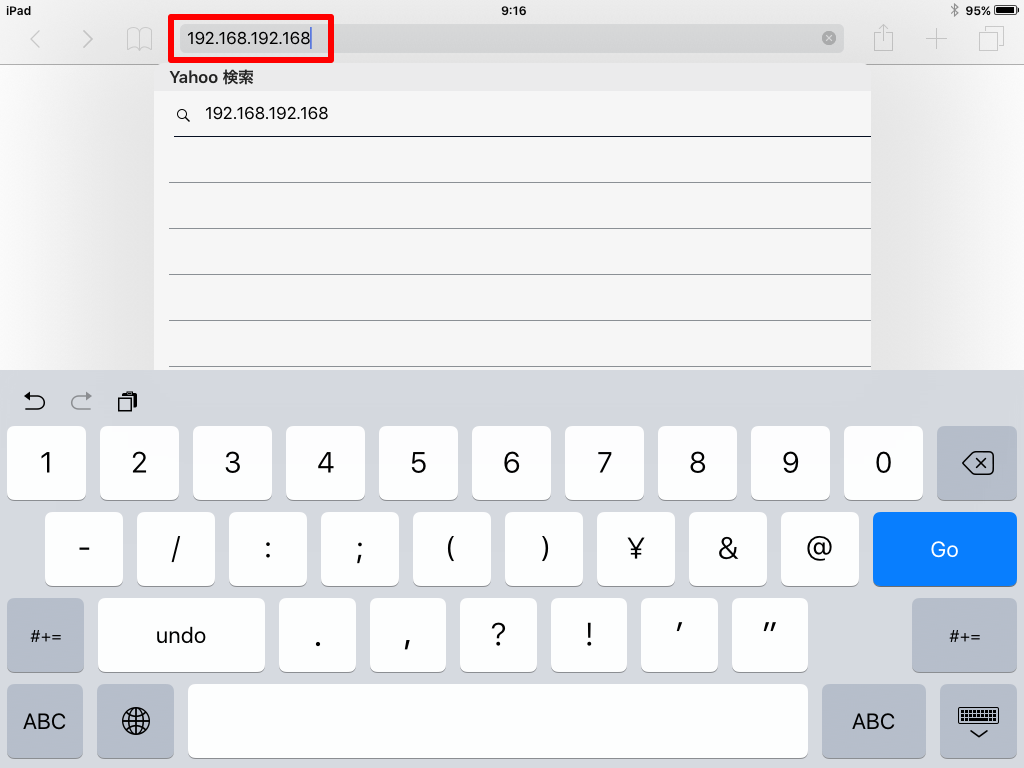

『Safari』を開きます。
プリンターから印刷して確認したIPアドレスの数値を入力して検索をします。
-
プリンターの管理画面にログインします

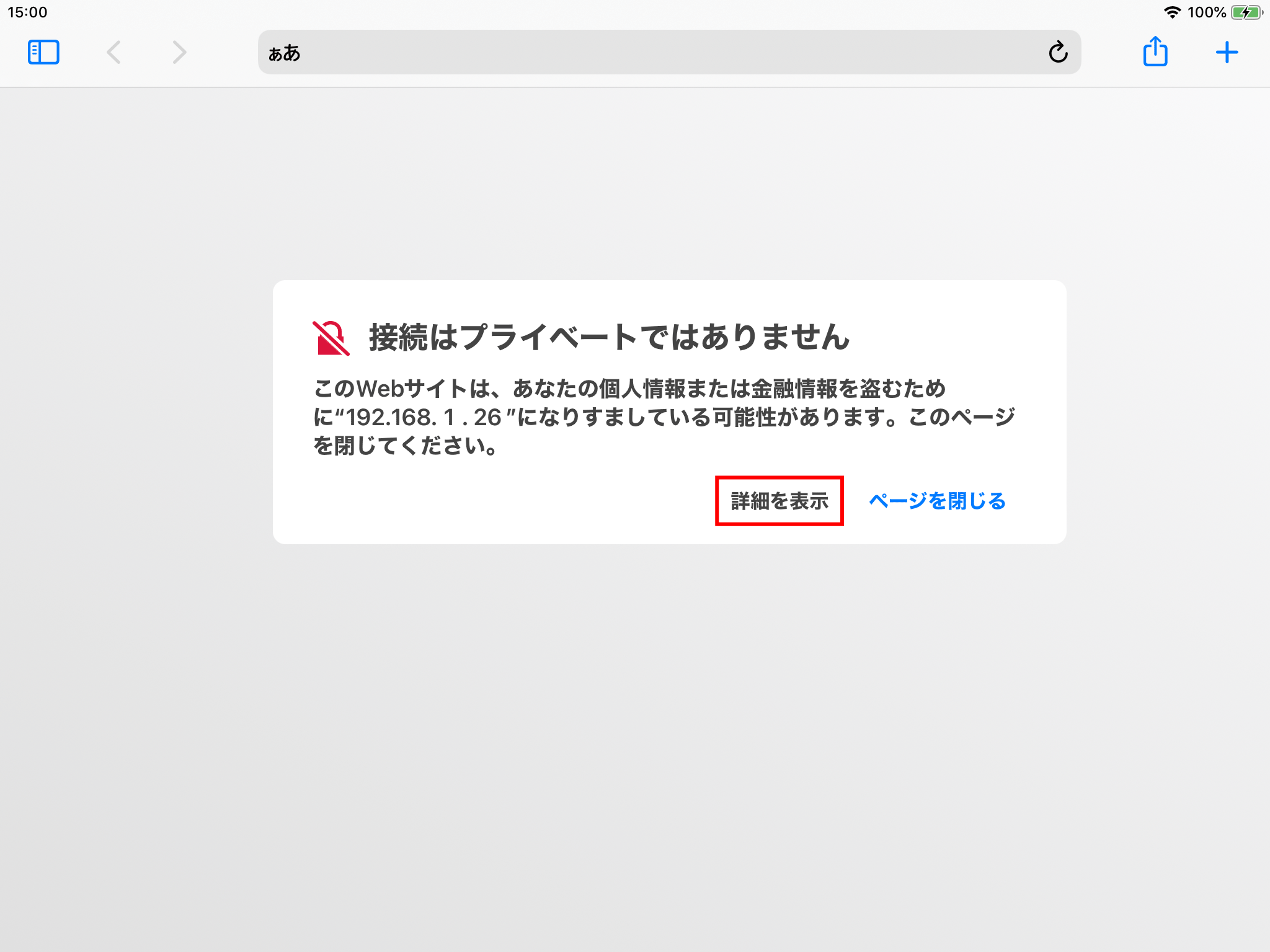

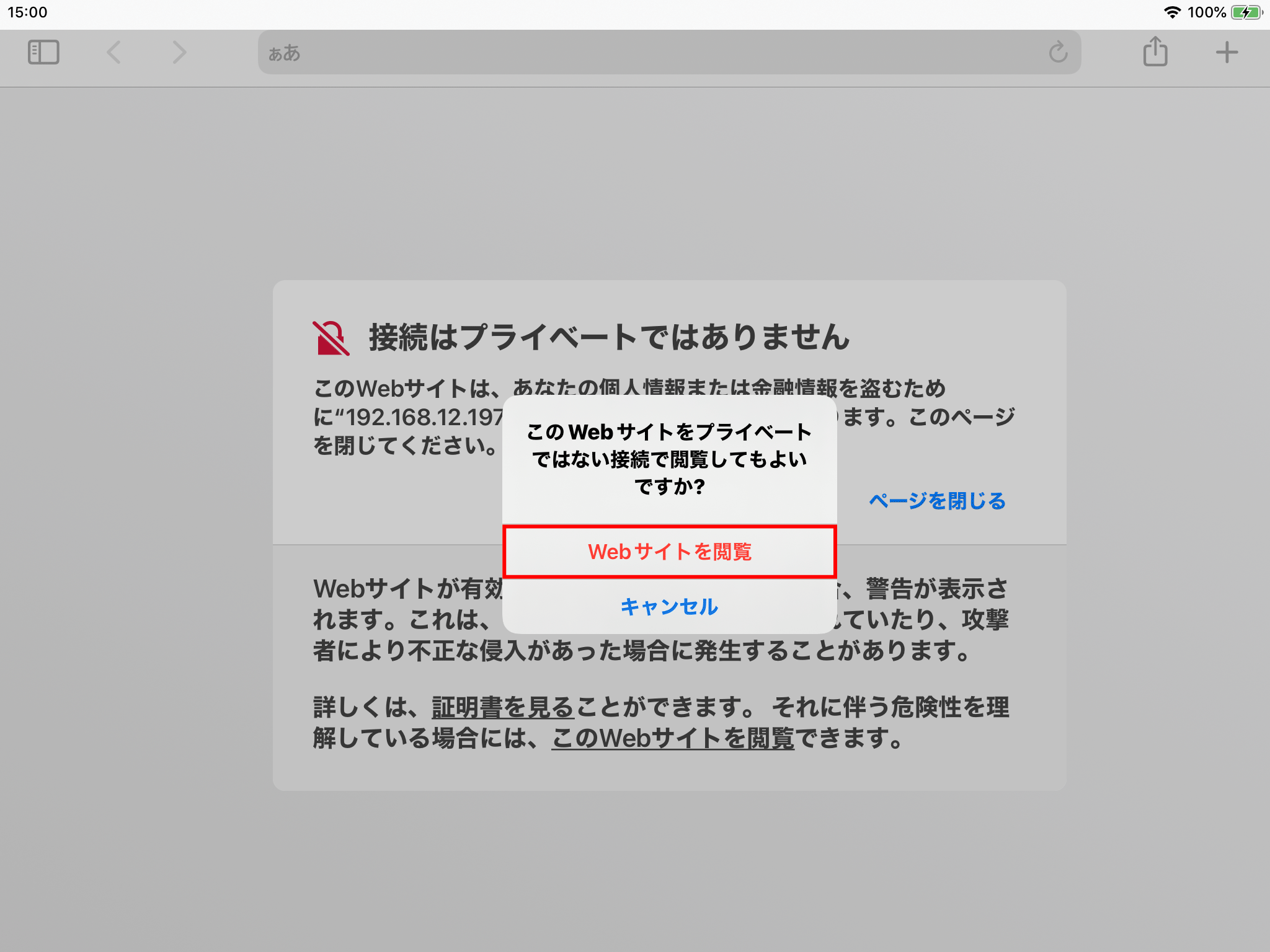

『接続はプライベートではありません』と表示されますので、『詳細を表示』をタップします。

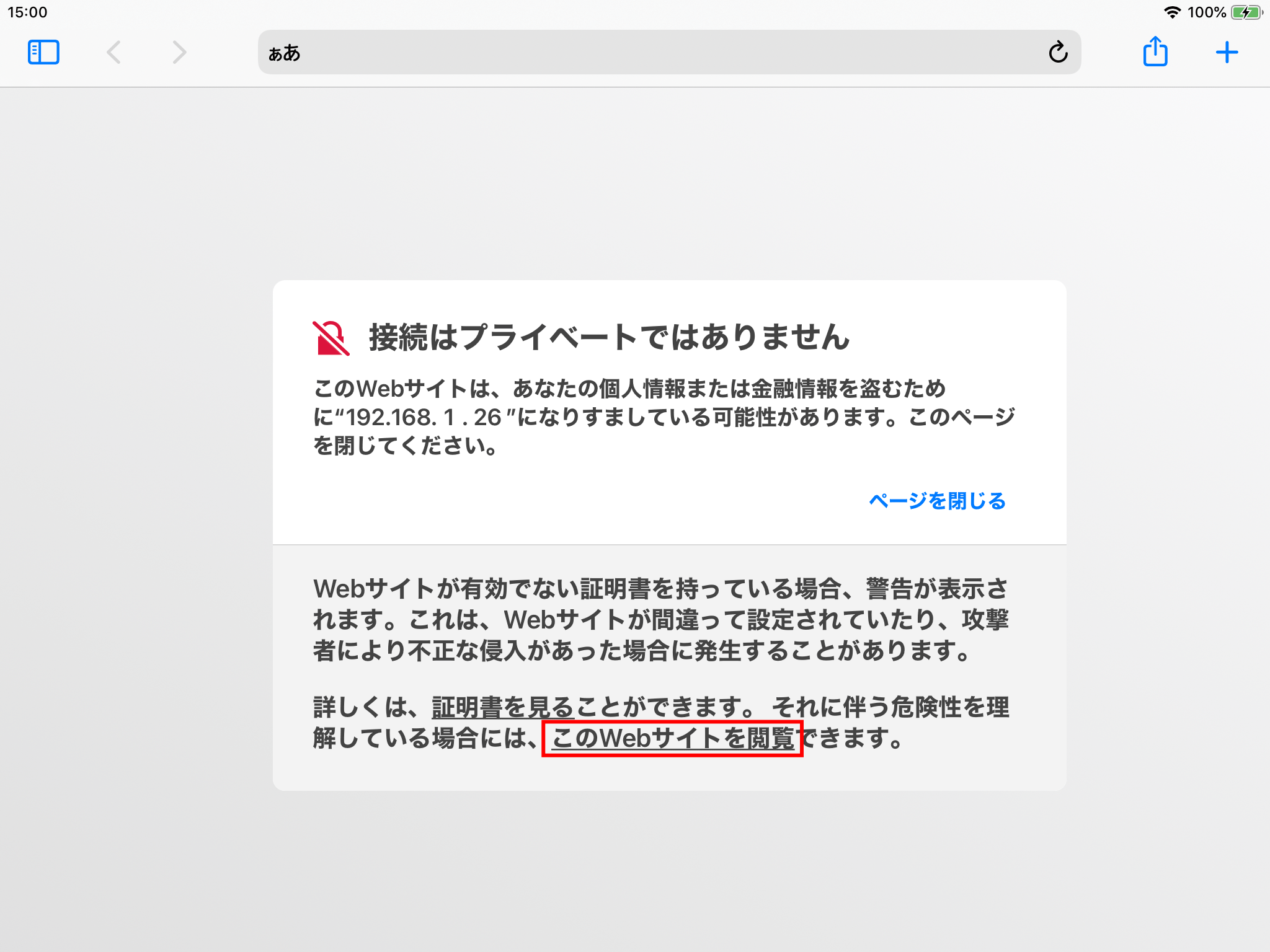

『このWebサイトを閲覧』をタップします。
続けて『Webサイトを閲覧』をタップします。 -

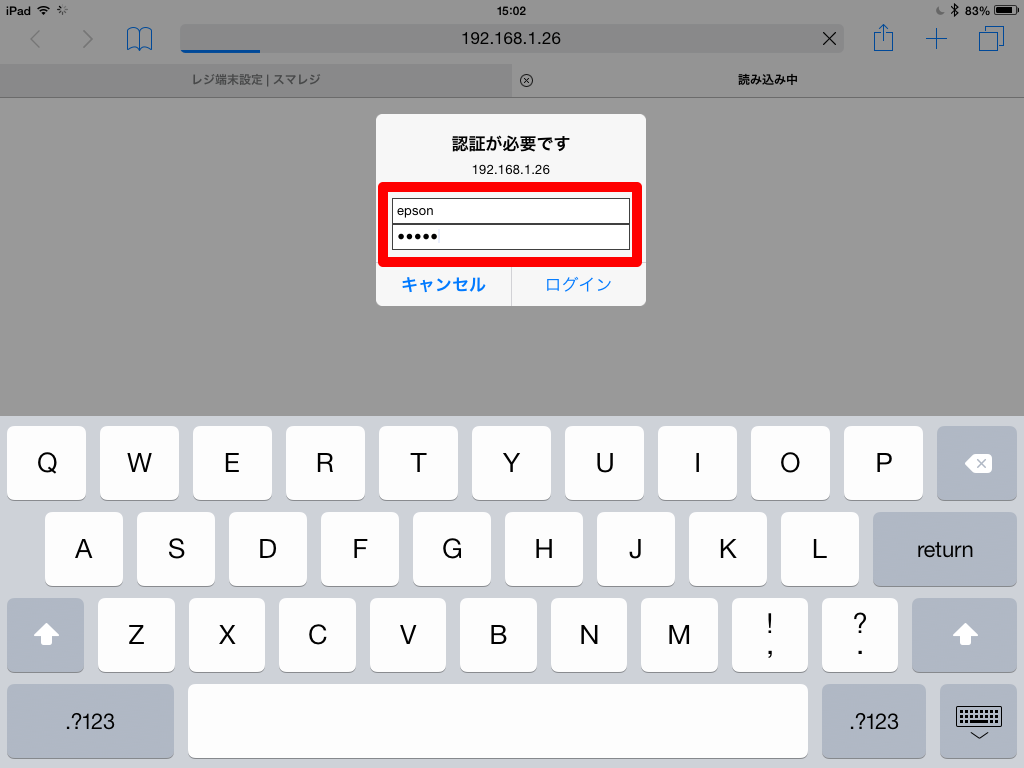

ログインの認証を行ないます
下記どちらかの方法で認証を行ないます
機器よって入力内容が異なります。ID（上段）とパスワード（下段）の」両方に『epson』と入力し、『ログイン』をタップします。
ID（上段）に『epson』と入力し、パスワード（下段）にプリンターのシリアルナンバーを入力して『ログイン』をタップします。
※ シリアルナンバーはプリンター裏に貼付されているシールに記載しています
パスワードに『EPSON』と入力しても、ログインできない方は『製品のシリアルナンバー』を確認します。

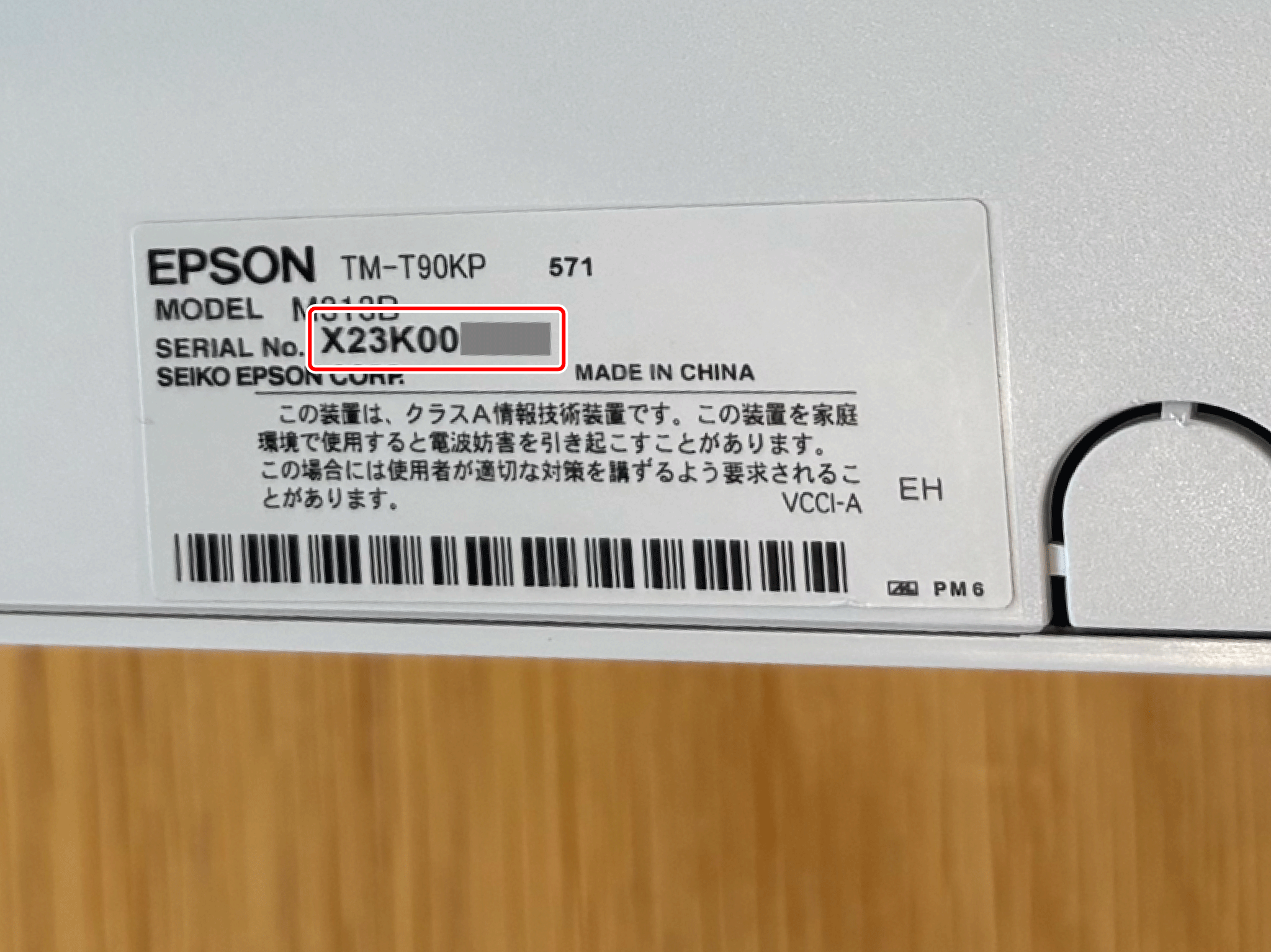

キッチンプリンターの側面に貼ってあるシールより『SERIAL No.』以降のアルファベットから始まる英数字を入力してください。 -
IPアドレスの設定画面を開きます

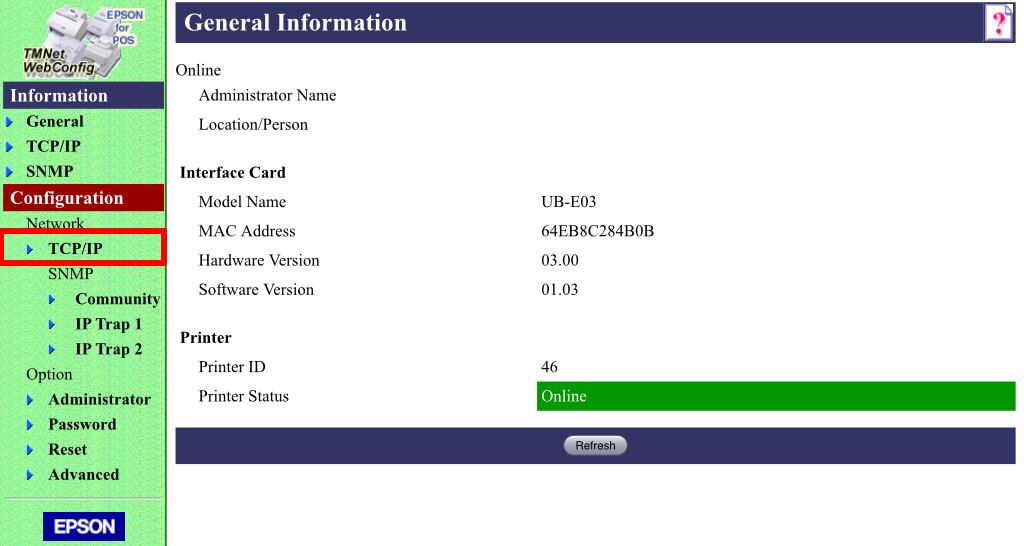

左部のメニューから『TCP/IP』をタップします。
-

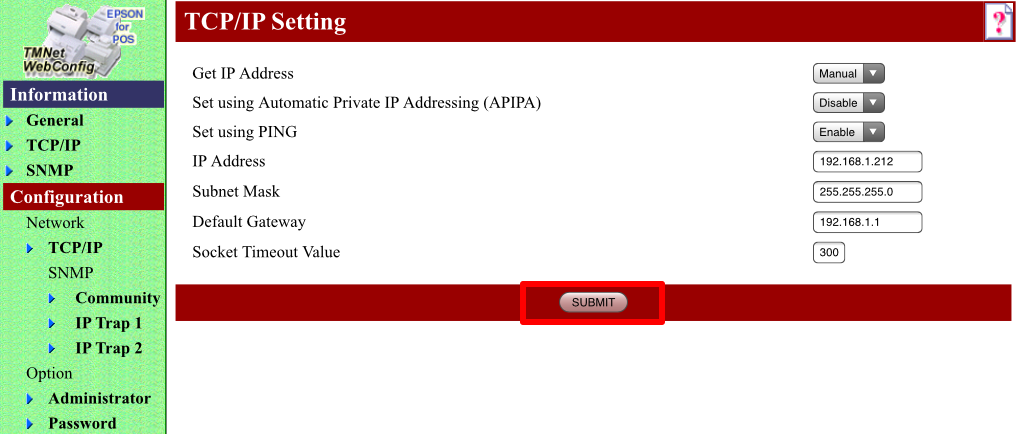

IPアドレスを設定します
『Acquiring the IP Address』をマニュアルにします。
『IP Address』『Subnet Mask』『Default Gateway』を入力します。
入力する値の詳細は以下の表を御覧ください。入力ができたら【SUBMIT】をタップします。
項目 説明 IP Address 手順で確認した端末のIPアドレスを参照して入力します。
【例】
セグメントが3つ目まで一致していて、4つ目のセグメントが異なっている必要があります。
事前に確認したIPアドレスが『192.168.1.64』だった場合『192.168.1.212』と入力する。
（その他の周辺機器とIPアドレスの重複を防ぐため、4つめのセグメントは200~254の値を推奨しています）Subnet Mask 『255.255.255.0』と入力します。 Default Gateway 『IP Address』に入力した値を、4つ目のセグメントを『1』にして入力します。
【例】
『192.168.1.212』に設定したので、『192.168.1.1』と入力する。 -

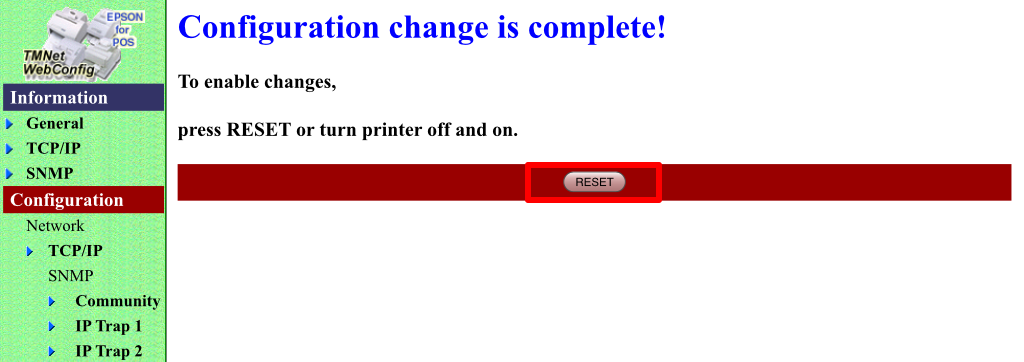

IPアドレスを設定を保存します
完了の画面が表示されます。
【Reset】をタップしてIPアドレスの設定完了です。
-
端末のWi-Fiの設定をもとに戻します
レジ端末の『設定』を開き、『Wi-Fi』から現在接続されているWi-Fiの『i』のアイコンをタップします。

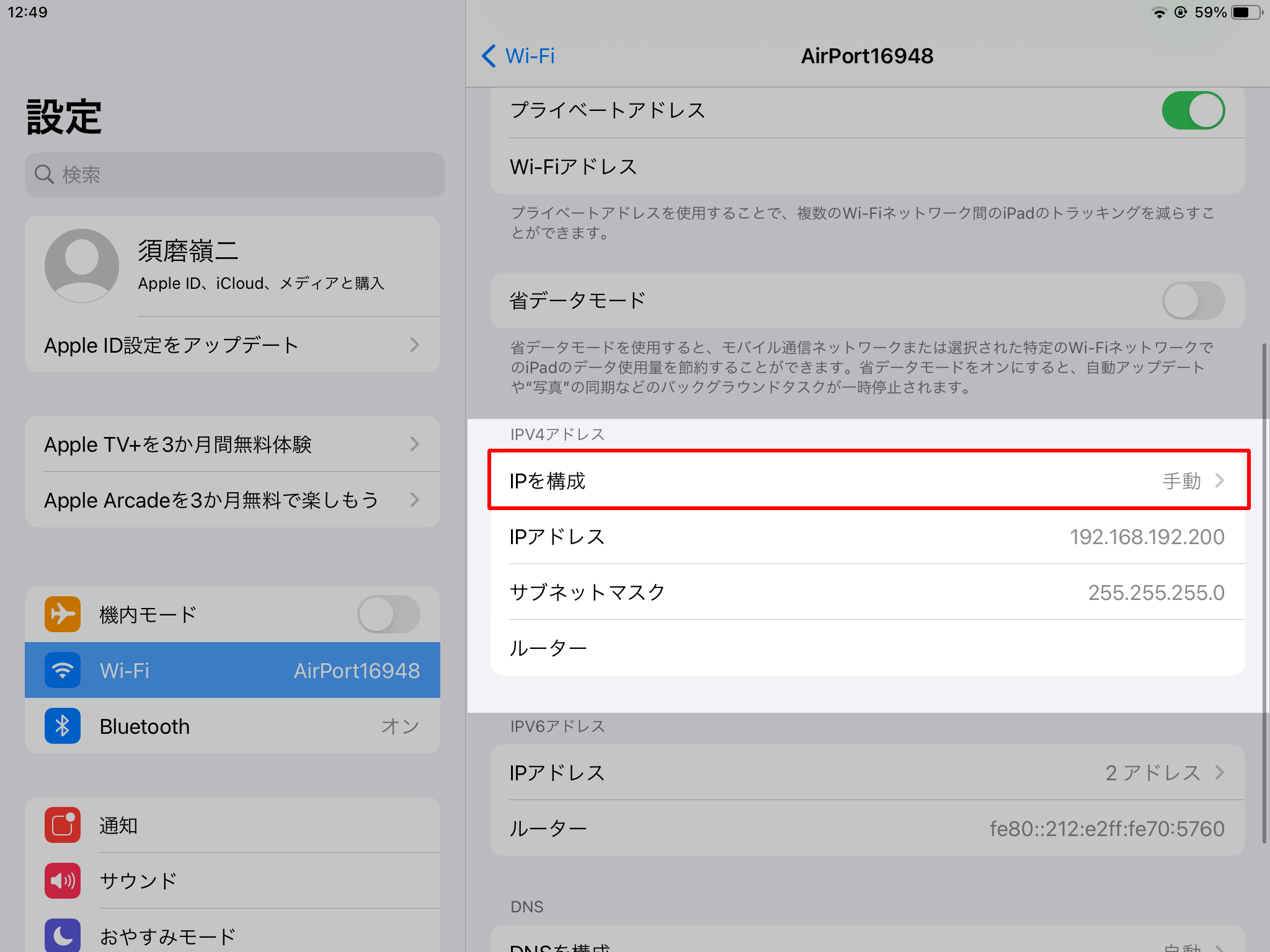

『[IPV4アドレス] IPを構成』をタップします。

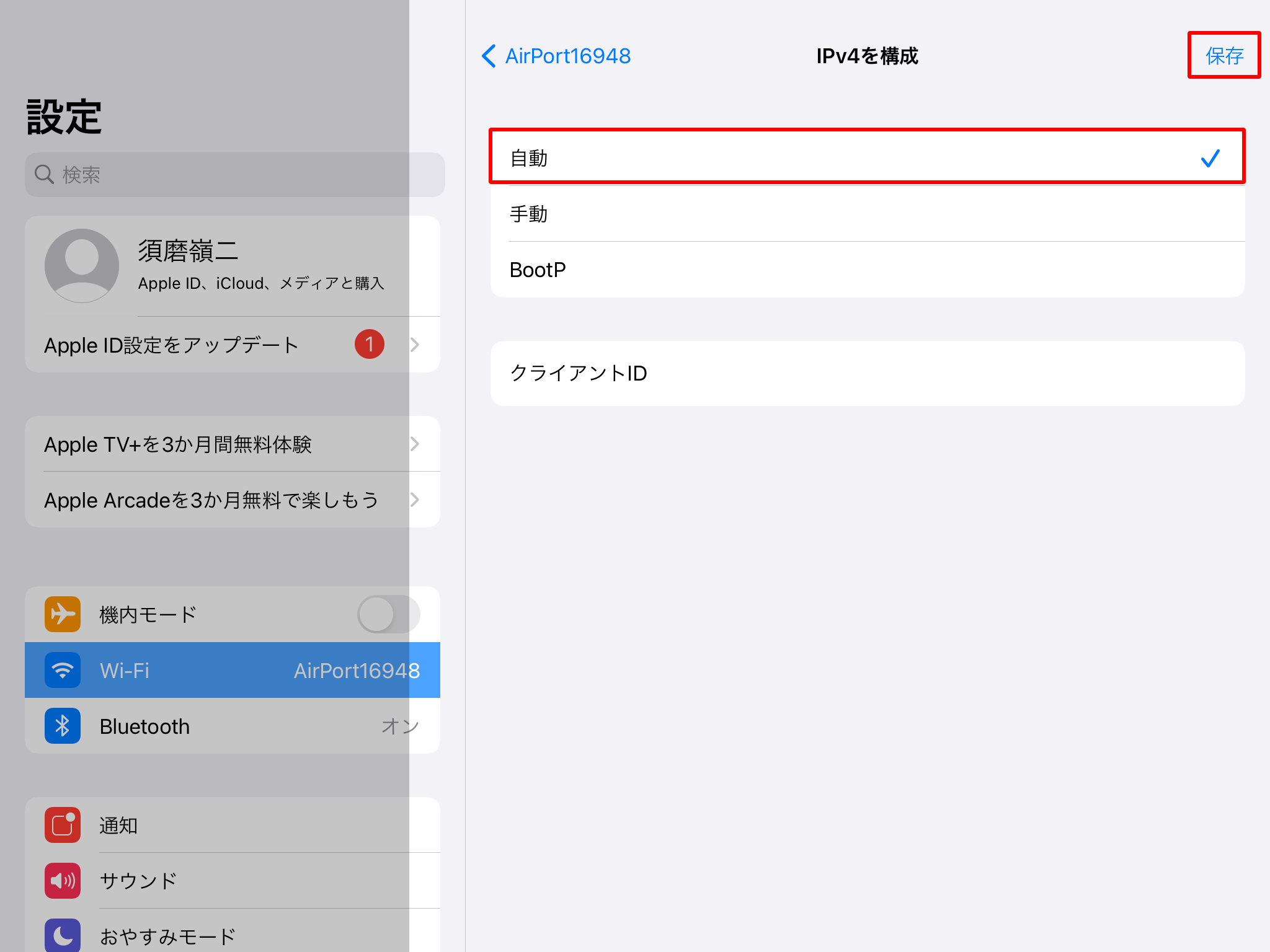

設定を『自動』に戻します。
保存をタップして、IPアドレスの設定は完了です。
ウェイター管理画面の設定
-
店舗一覧画面を開きます
管理画面にて、『店舗 ＞ 店舗一覧』をクリックします。 -

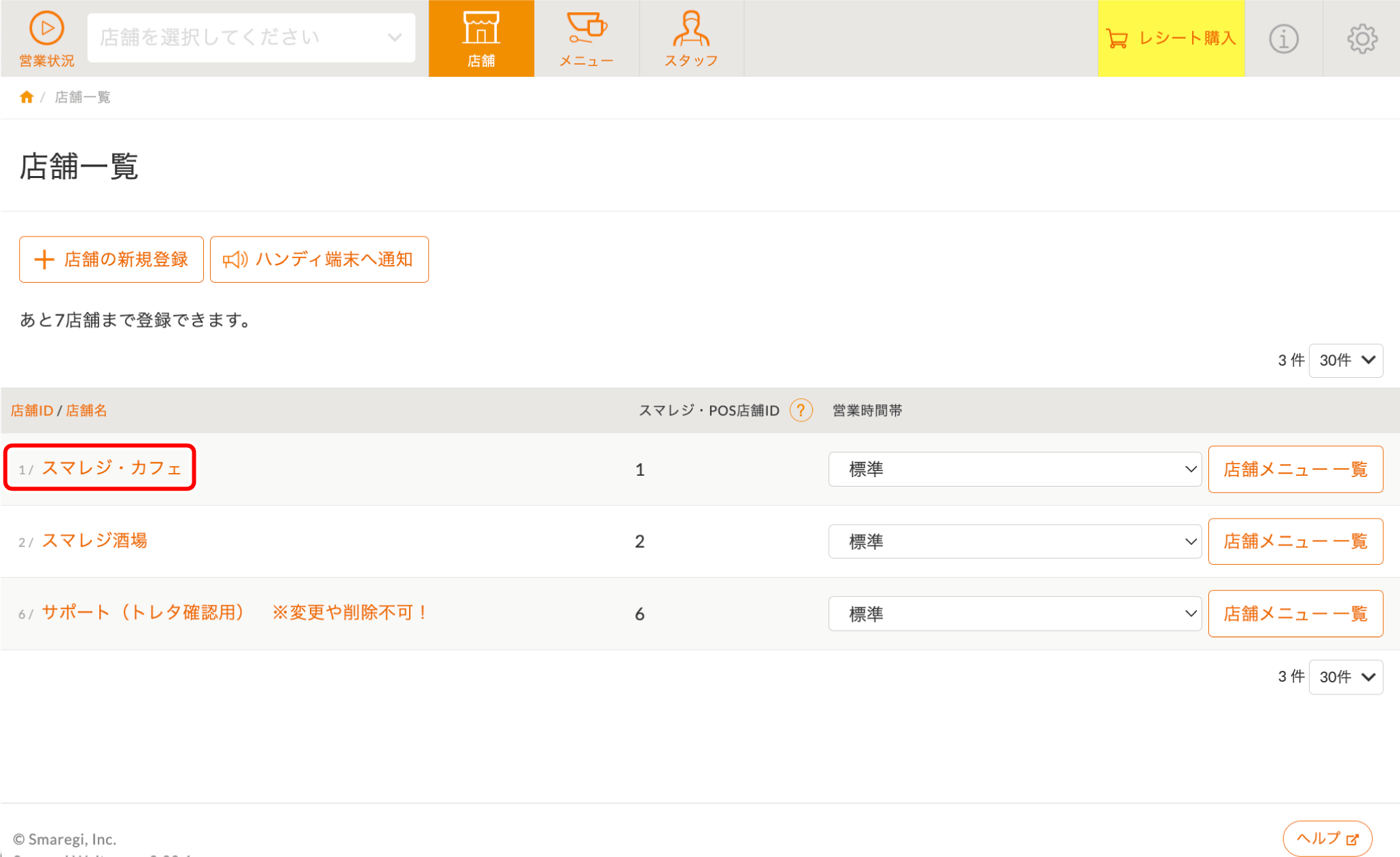

店舗の設定画面を開きます
店舗の一覧から、設定を変更する店舗名をクリックします。 -

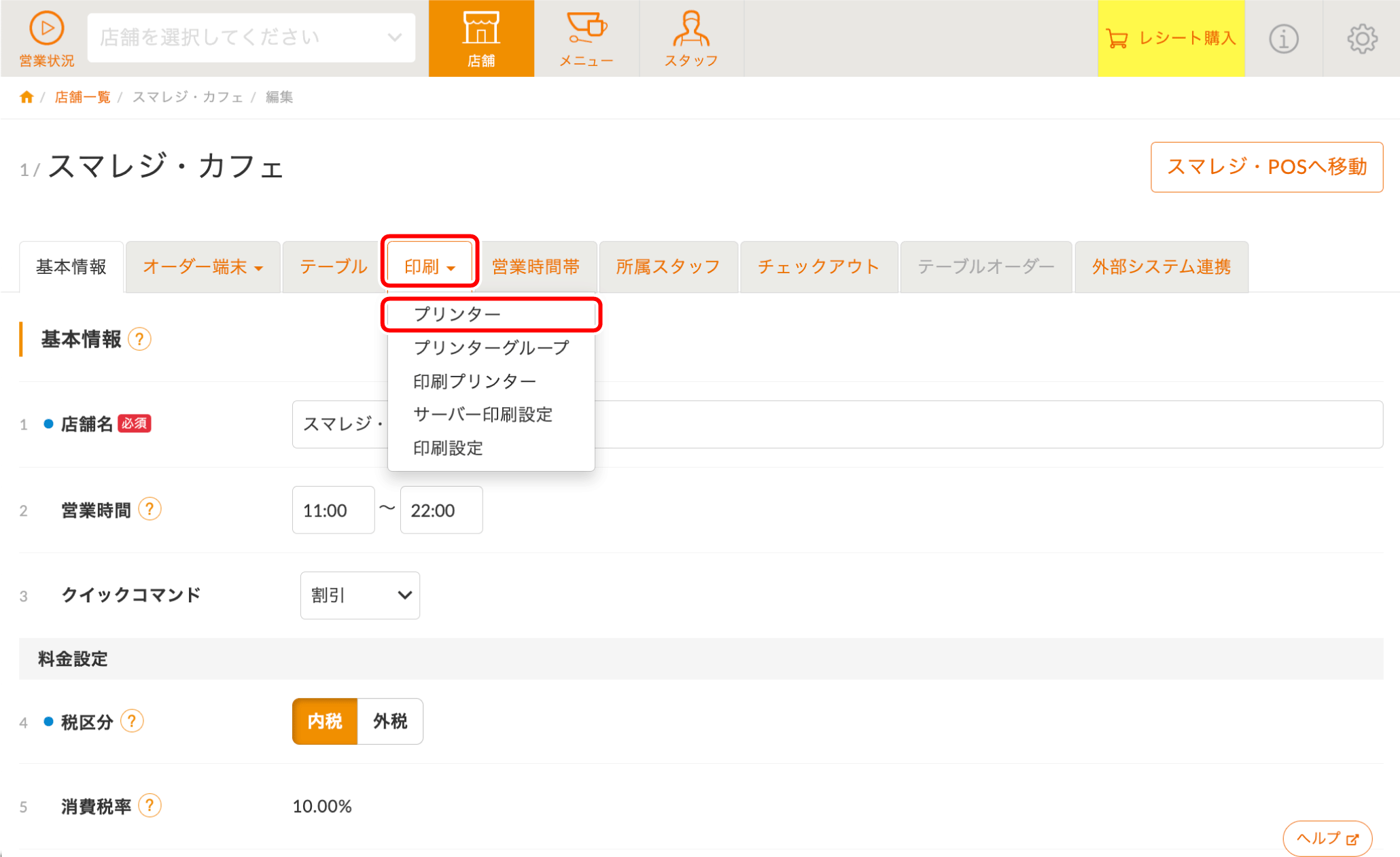

プリンターの登録画面を開きます

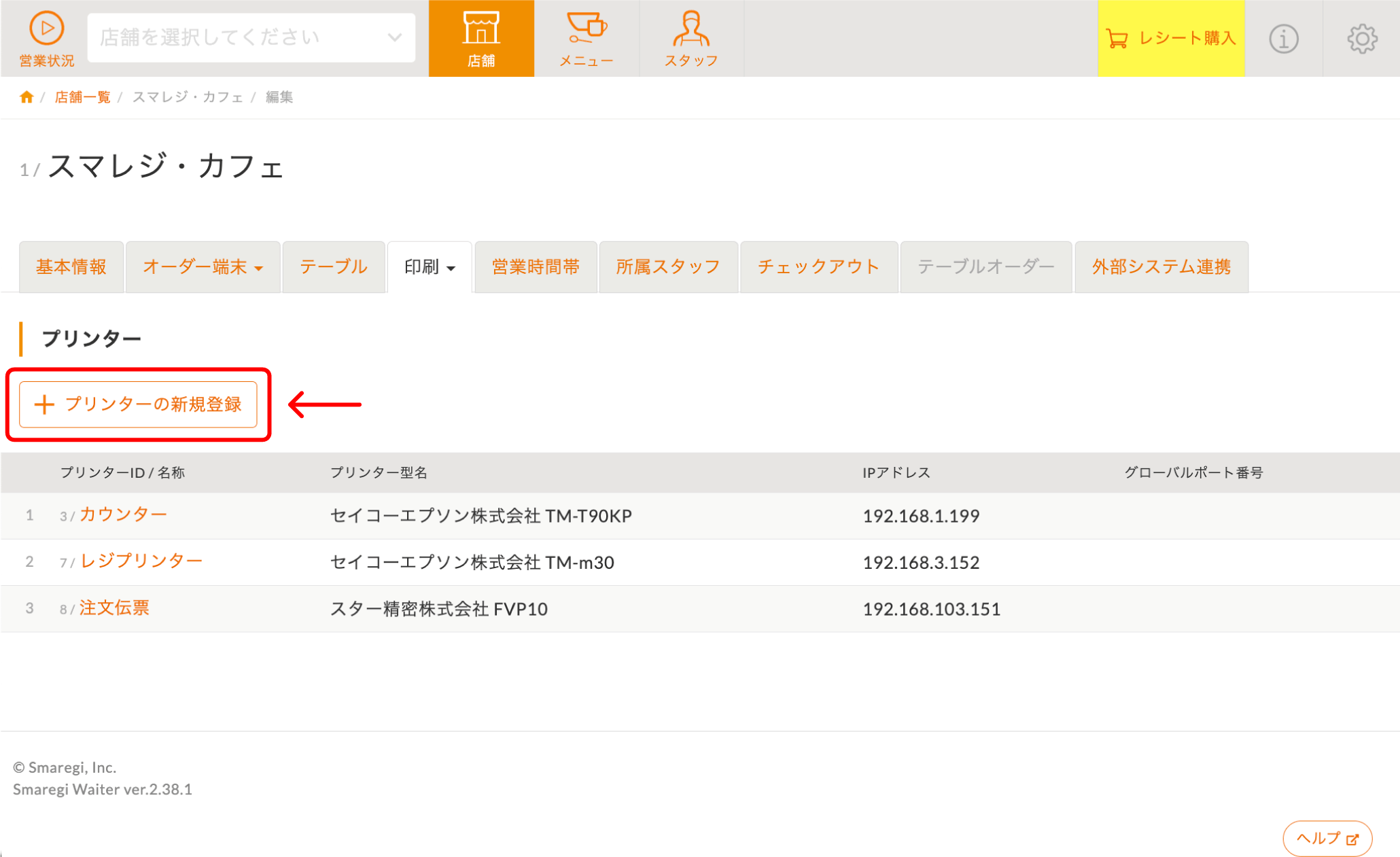

『印刷 ＞ プリンター』をクリックします。
【＋プリンターの新規登録】をクリックします。
プリンターの設定を編集する場合はプリンター名をクリックします。
-
新規プリンターの登録を行ないます
プリンター名を入力します。
セイコーエプソン株式会社 TM-T90KPを選択します。
今回設定したIPアドレスを入力します。
【登録】をクリックします。
以上で管理画面でのプリンターの登録は完了です。
項目 説明 プリンター名 任意でプリンターの名称を入力します。
キッチンプリンターやドリンクプリンターなど、わかり易い名称を推奨します。プリンター型名 『セイコーエプソン株式会社 TM-T90KP』を選択します。 IPアドレス プリンターに設定したIPアドレスを入力します。 グローバルポート番号 ルーターのポートマッピング設定で指定したポート番号を入力します。
サーバー印刷を利用しない場合は未設定で問題ありません。自動迂回用プリンター 指定した出力先プリンターが使用できない状態になっていると、自動的に別のプリンターから出力するように設定できます。 ※ 迂回先プリンターには、同型の機種しか選択できません -
ウェイター・アプリで同期を行ないます
管理画面の設定は『同期』を行なうことで、ウェイター・アプリに反映します。
ウェイター・アプリでトップ画面右上の【アイコン】をタップします。
『[マスターデータ] 店舗』をタップします。
