OT-BZ20の設定方法

ブザーユニットを接続する

1. 設定値が記載されたレシートを印刷します






   プリンターの電源が入っている場合はOFFにしてください。
   また、OT-BZ20もしくはドロアが接続されている場合は、プリンターから取り外してください。

   FEEDボタン（①）を押しながら電源ボタン（②）を押して電源をONにします。

   設定値が記載されたレシートが印刷されると成功です。

2. モード選択状態に切り替えます






   FEEDボタンを1秒以上長押しします。

   『Mode Selection』と印字されたレシートが印刷されると成功です。

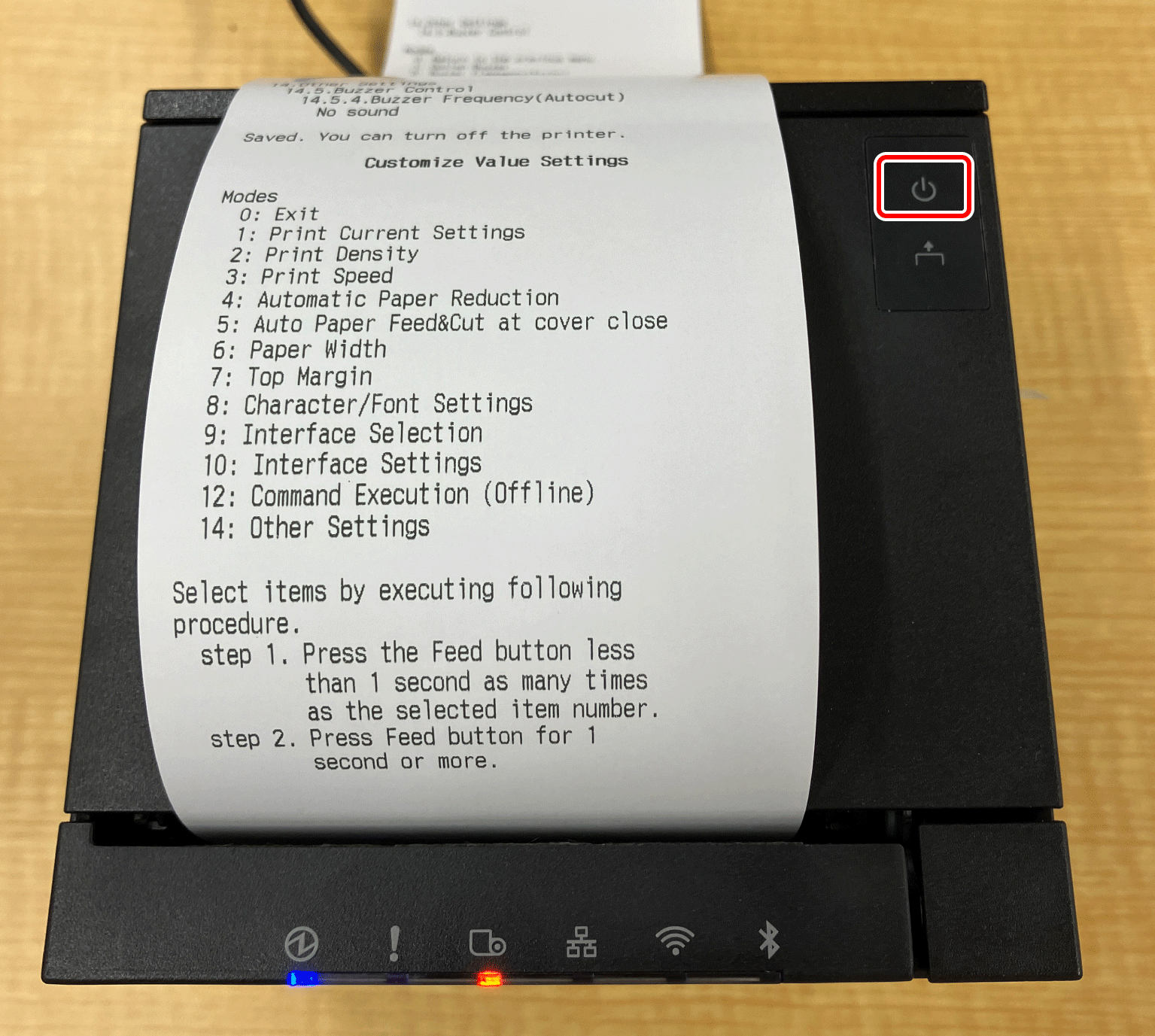

3. 『Customize Value Settings』を印刷します






   印刷されたMode Selectionレシートの『Customize Value Settings』の左側に記載の回数（3回）FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。

   ※ TM-m30の機種によりレシートの記載内容は異なります

   ※ 画像はTM-m30Ⅲ-Hです






   『Customize Value Settings』と印字されたレシートが印刷されると成功です。

4. 『Other Settings』（TM-m30の場合は『Buzzer Control』）を印刷します






   印刷されたCustomize Value Settingsレシートの『Other Settings』（TM-m30の場合は『Buzzer Control』）の左側に記載の回数FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。

   ※ TM-m30の場合は次の手順5を飛ばしてください

   ※ TM-m30の機種によりレシートの記載内容が異なり、FEEDボタンを押す回数も変わります
   TM-m30：13回
   TM-m30Ⅱ-H、TM-m30Ⅱ-S：13回
   TM-m30Ⅲ-H：14回

   ※ 画像はTM-m30Ⅲ-Hです






   『Other Settings』（TM-m30の場合は『Buzzer Control』）と印字されたレシートが印刷されると成功です。

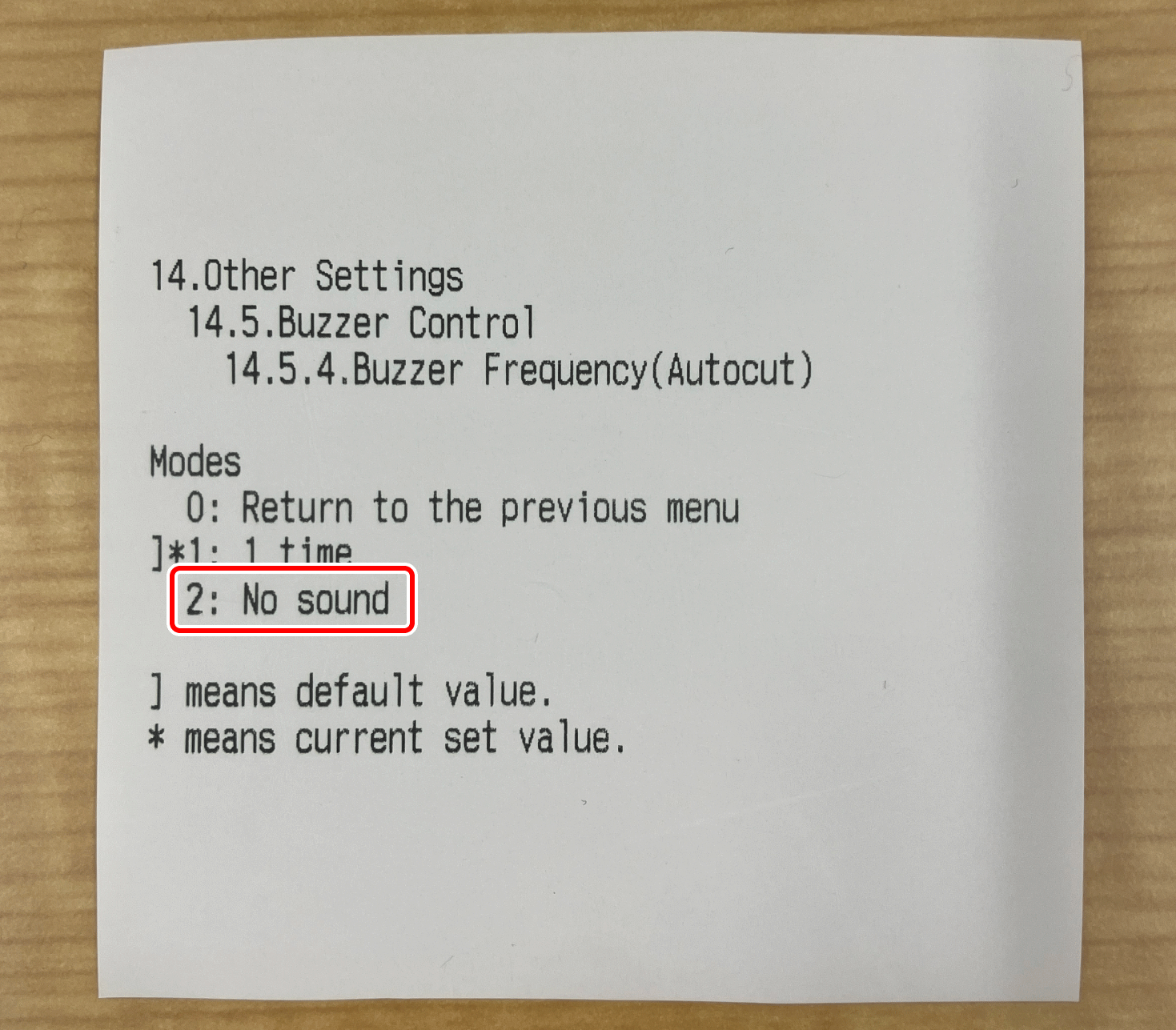

5. 『Buzzer Control』を印刷します






   印刷されたOther Settingsレシートの『Buzzer Control』の左側に記載の回数FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。

   ※ TM-m30の機種によりレシートの記載内容が異なり、FEEDボタンを押す回数も変わります
   TM-m30Ⅱ-H、TM-m30Ⅱ-S：4回
   TM-m30Ⅲ-H：5回

   ※ 画像はTM-m30Ⅲ-Hです






   『Buzzer Control』と印字されたレシートが印刷されると成功です。

6. 『Option Buzzer』を印刷します






   印刷されたBuzzer Controlレシートの『Option Buzzer』の左側に記載の回数（1回）FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。

   ※ TM-m30の機種によりレシートの記載内容が異なります

   ※ 画像はTM-m30Ⅲ-Hです






   『Option Buzzer』と印字されたレシートが印刷されると成功です。

7. 『Enable』を印刷します






   印刷されたOption Buzzerレシートの『Enable』の左側に記載の回数（1回）FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。

   ※ TM-m30の機種によりレシートの記載内容が異なります

   ※ 画像はTM-m30Ⅲ-Hです






   『Saved. You can turn off the printer.』と印字されたレシートが印刷されると成功です。

8. プリンターの電源をOFFにして、ブザーユニットOT-BZ20を接続します






   プリンターの電源をOFFにし、画像の位置にOT-BZ20を接続します。

   ※ 電源が入った状態でOT-BZ20を接続すると、正しくブザーが鳴りません

   以上でプリンターの設定は完了です。
