エフケイシステム PRP-250の設定方法

レシートプリンター PRP-250のIPアドレスやウェイター管理画面を設定する方法をご案内します。

最初に、プリンターからIPアドレスが印字されたレシートを出力します。
プリンターの電源OFF→Feedボタンを長押ししながら電源ONにすると、IPアドレスが印字されたレシートが出力されます。
手順3・手順4にてご利用します。



配線

本文中の画像はクリックすると大きなサイズで表示されます
  1. 画像の印部分にケーブルを繋ぎます
    項目の詳細は下記の表をご覧ください

    名称 内容
    電源スイッチ 本体の電源が入ります。(電源ON=| 電源OFF=○)
    電源コード 付属の電源コードを接続します。
    モジュラージャック キャッシュドロアーに接続します。
    Ethernet LANケーブルを接続します。
    RS-232C 特に使用しません
    USB 特に使用しません

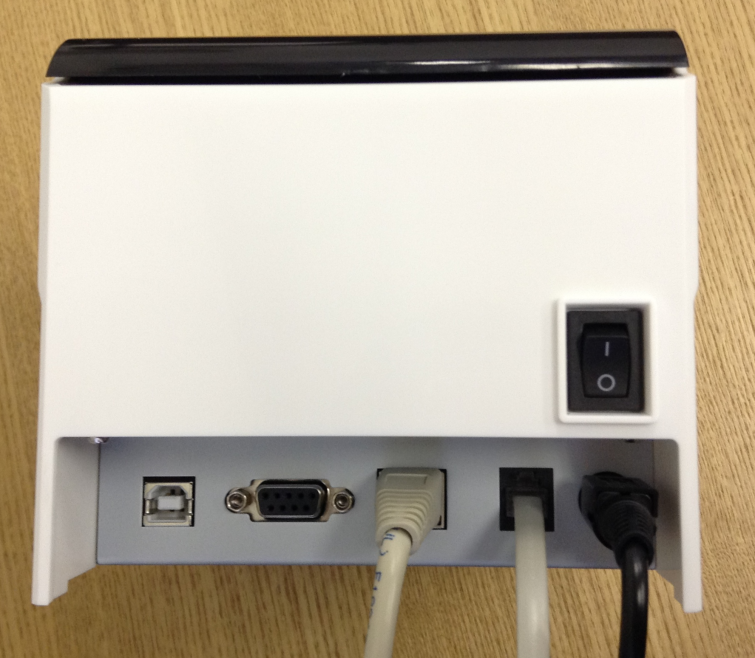

  2. 接続すると画像の様になります

IPアドレスの設定

本文中の画像はクリックすると大きなサイズで表示されます
iOS11以上でネットワーク設定を行なう場合はこちら をご確認ください

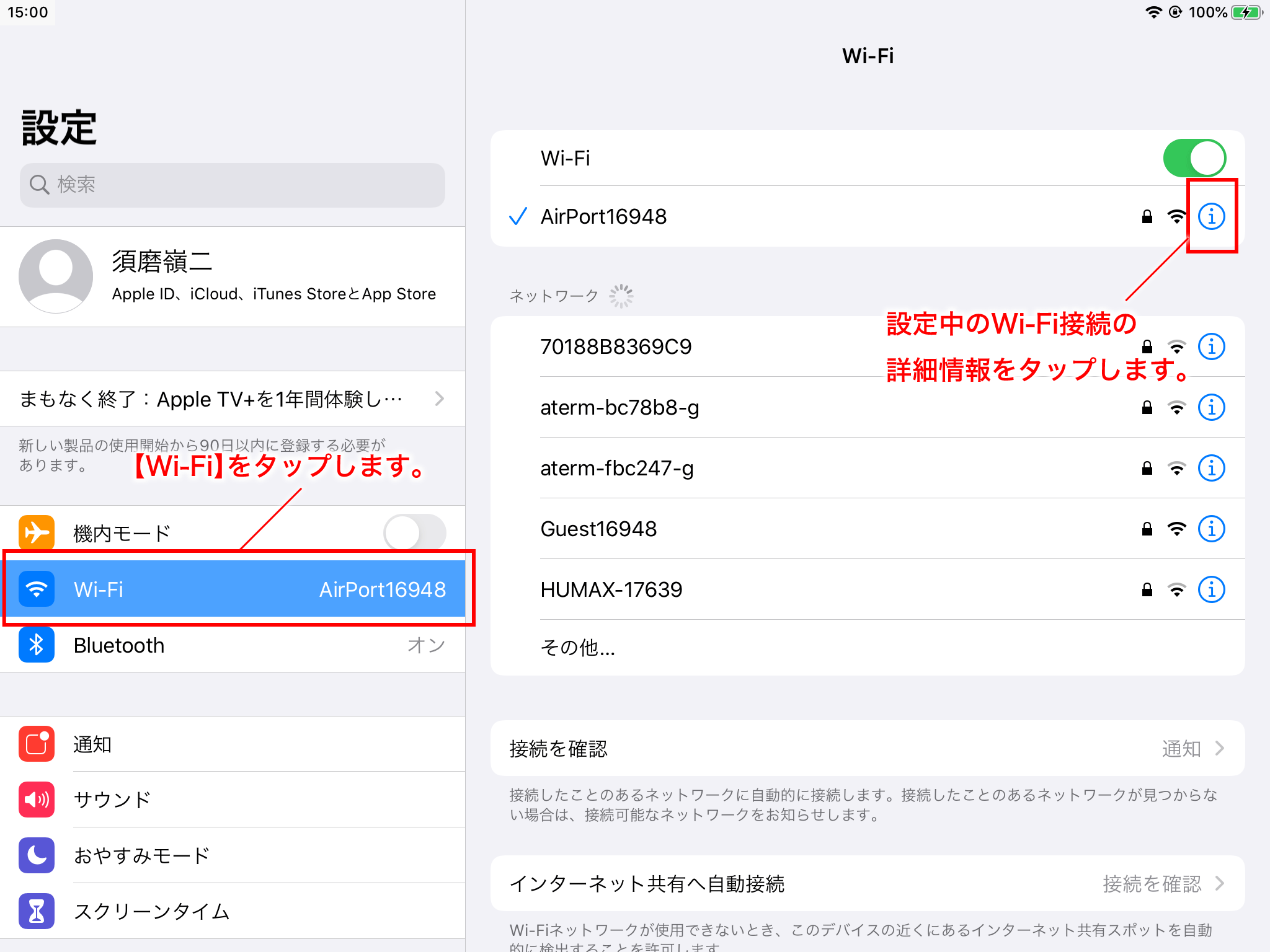

  1. レジ端末(iPad、iPhone等)の『設定』を開きます

    【Wi-Fi】から現在接続されているWi-Fiの『 i 』のアイコンをタップします

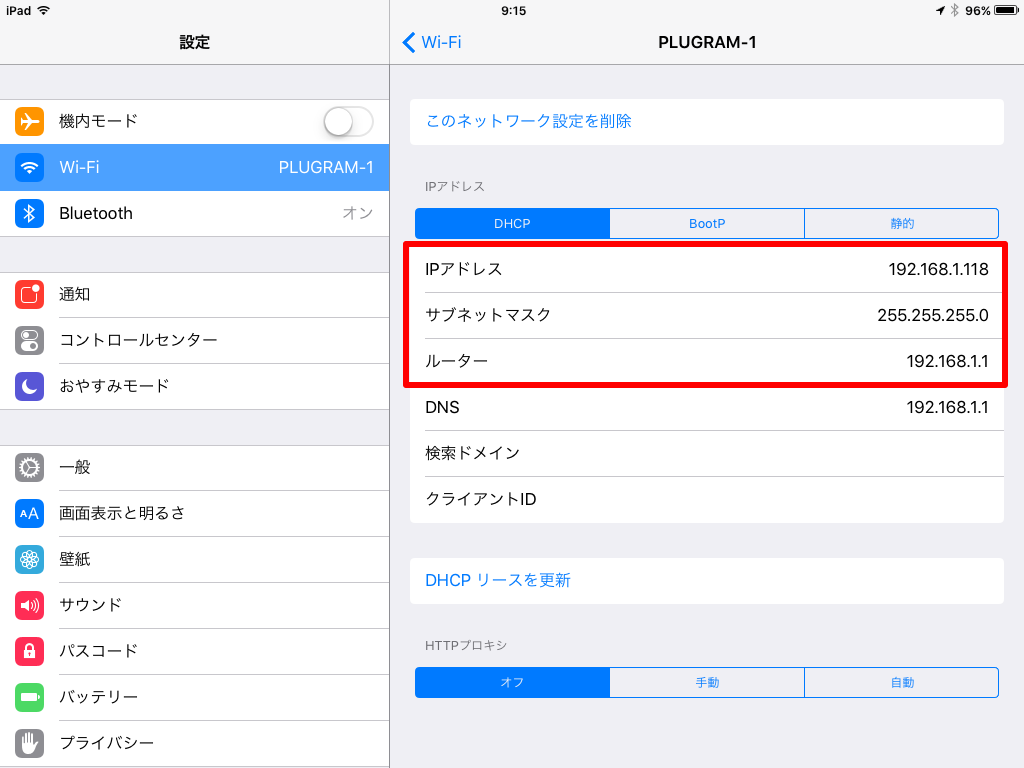

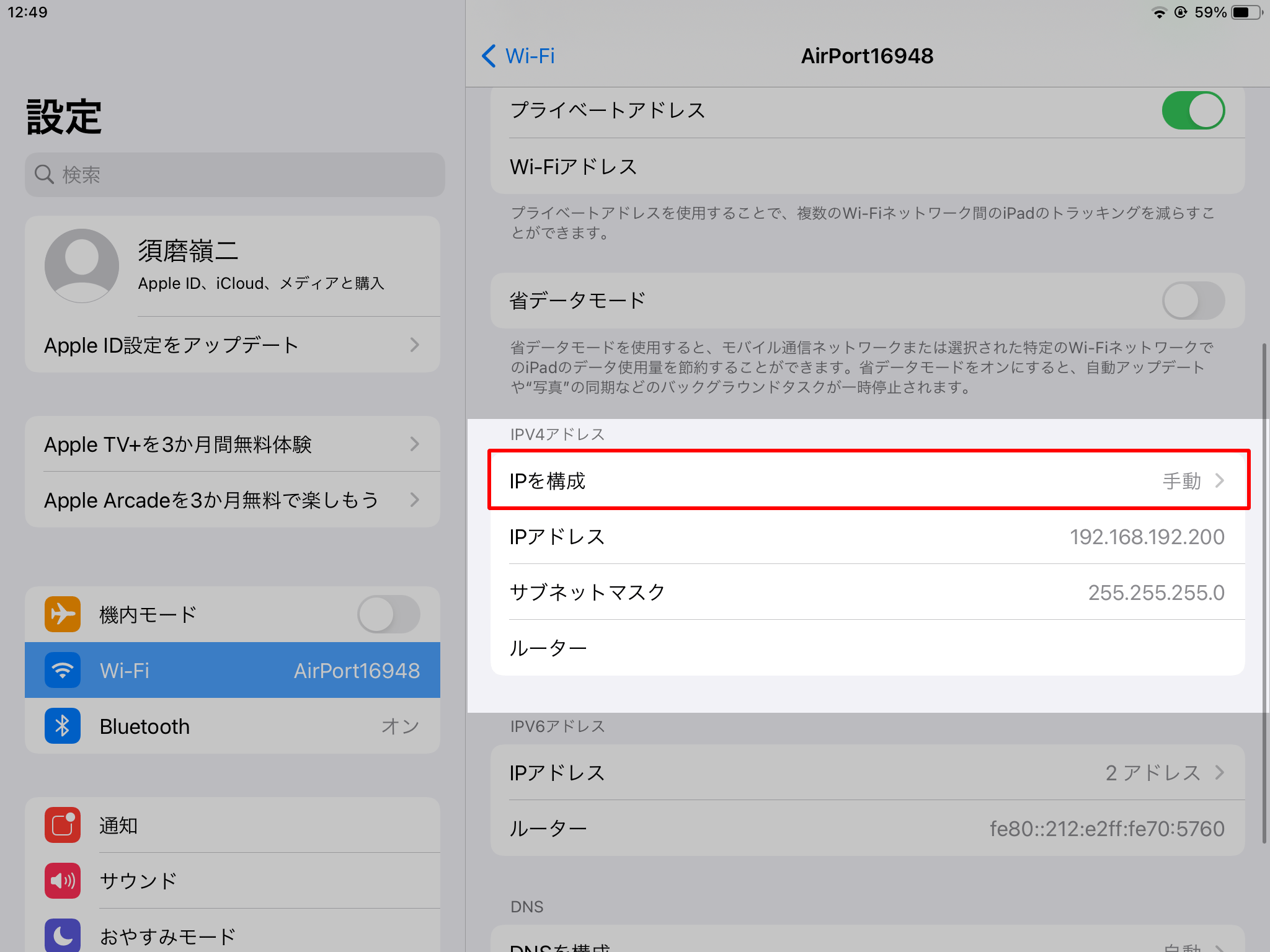

  2. Wi-Fiの情報が表示されます

    表示されている『IPアドレス』『サブネットマスク』『ルーター』の値をメモなどに控えます。

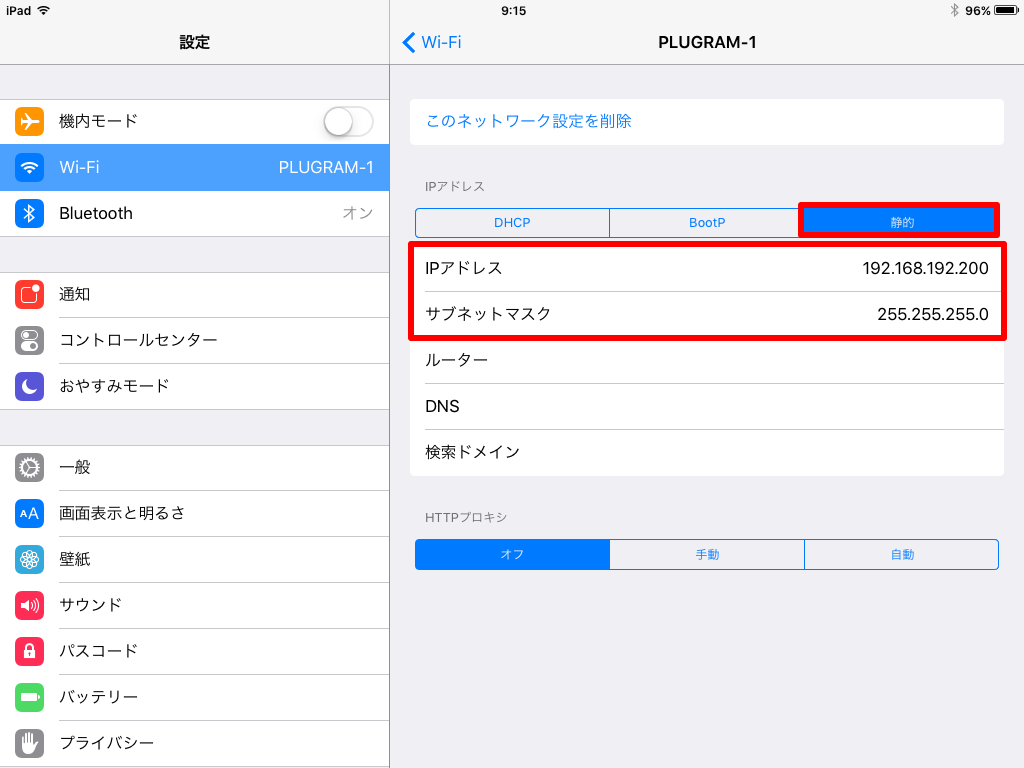

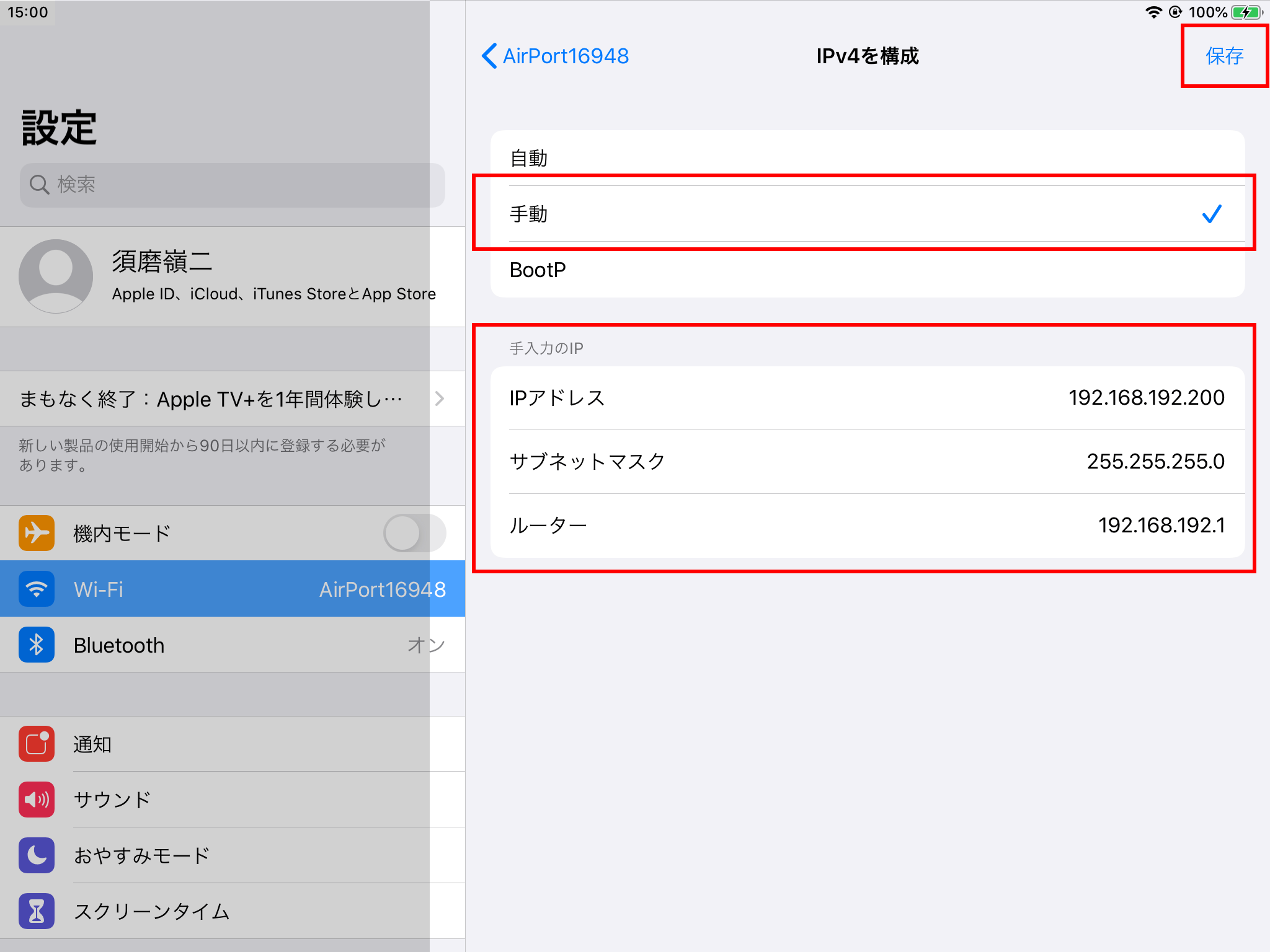

  3. Wi-Fi情報の『静的』をタップします

    IPアドレスにプリンターから出力したIPアドレスを入力します。
    その際に、最後の3つ目のカンマ以降を『200~220』の間の数値で入力します。

    サブネットマスクには『255.255.255.0』と入力をします。

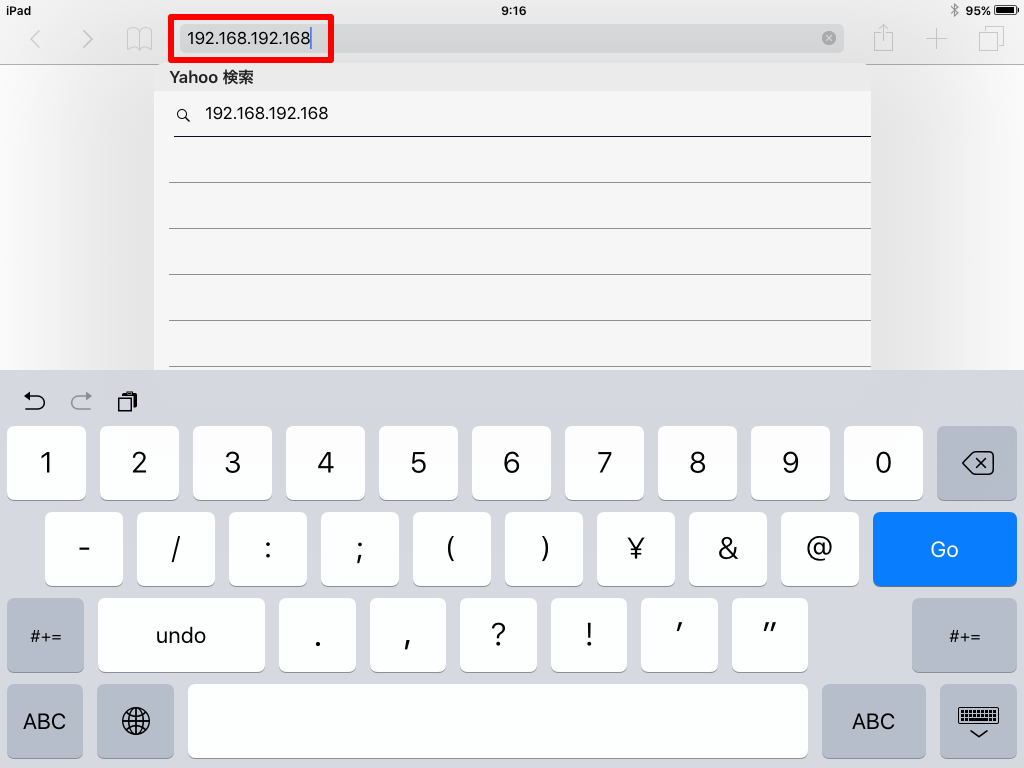

  4. この状態で一度設定のアプリを閉じて『safari』を開きます

    safariでプリンターから出力したIPアドレスの数値を入力して検索をします。

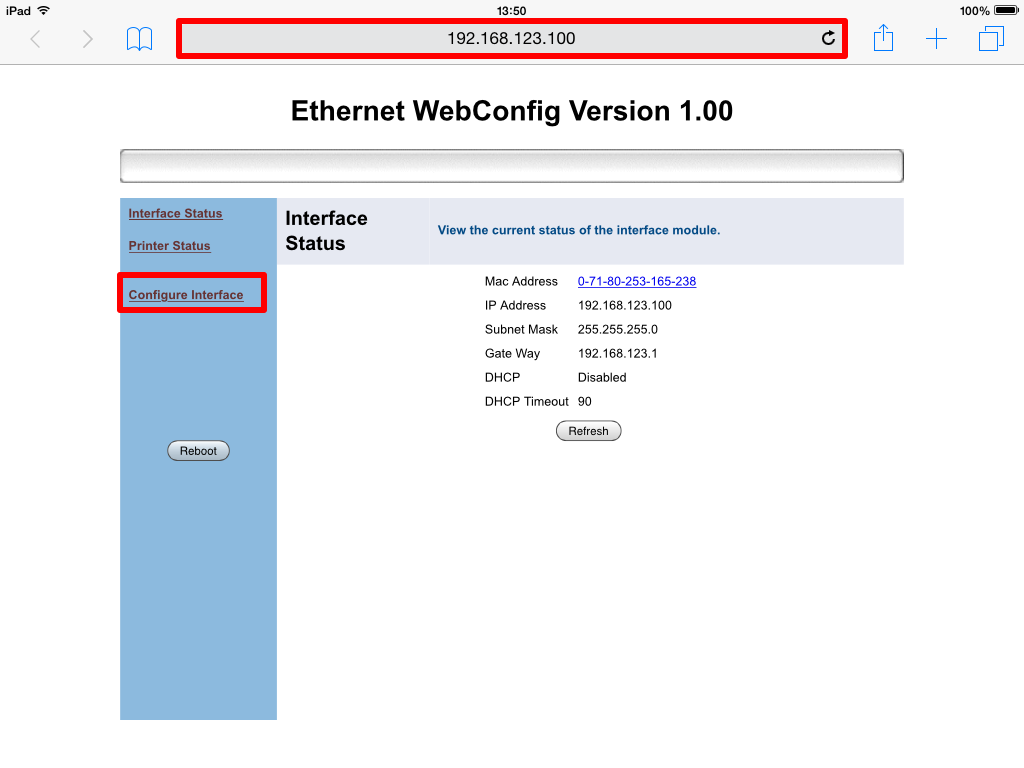

  5. PRP-250の設定画面が開きます

    左部のメニューから『Configure Interface』をタップします。

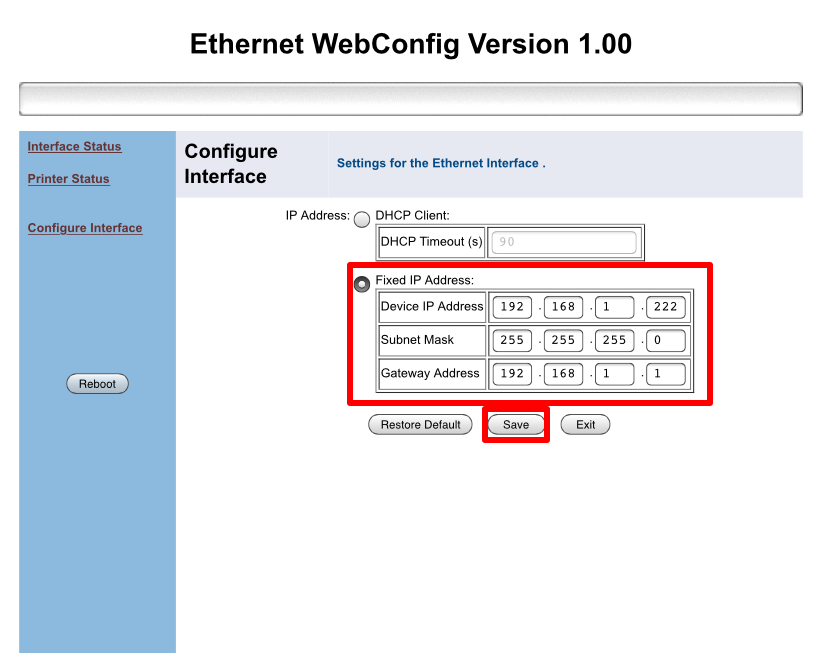

  6. PRP-250のIPアドレスを設定する画面が表示されます

    画像の様に、各項目に入力をします。

    入力ができたら【Save】をタップします。

    項目の詳細は下記の表をご覧ください

    設定項目
    名称 内容
    Fixed IP Address こちらにチェックを入れます。
    Device IP Address 最初にメモしたルーターの値の最後の部分を『201~255』にして入力します。
    例えばルーターが『192.168.1.1』だった場合は『192.168.1.201』と入力します。
    Subnet Mask 『255.255.255.0』と入力します。
    Gateway Address 最初にメモしたルーターの値をそのまま入力します。

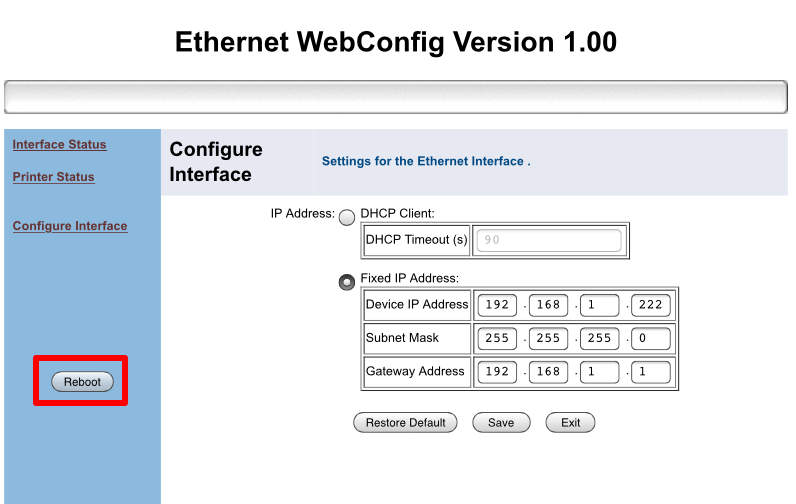

  7. 左部のメニューの【Reboot】をタップします

    【RESET】をタップします。


    確認のダイアログが表示されるので【OK】をタップします。
  8. レジ端末のWi-Fiの設定をもとに戻します

    レジ端末の『設定』を開き、『Wi-Fi』から現在接続されているWi-Fiの『 i 』のアイコンをタップします。

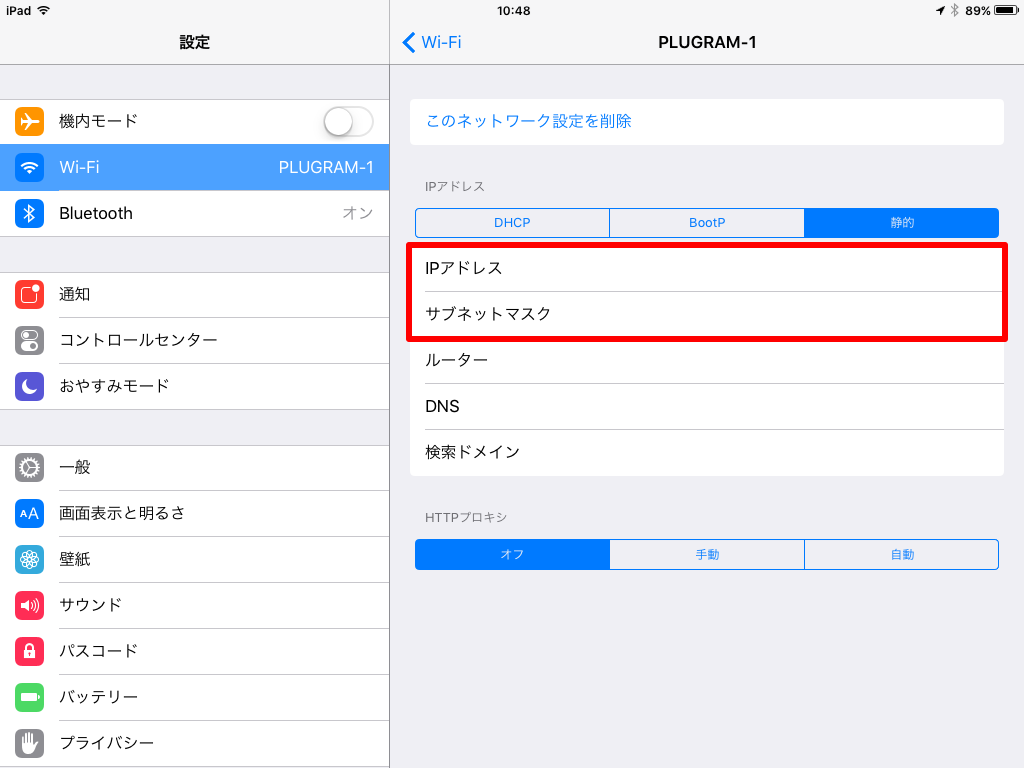

  9. IPアドレスとサブネットマスクを削除します

    『静的』をタップし、で設定したIPアドレスとサブネットマスクを削除します。

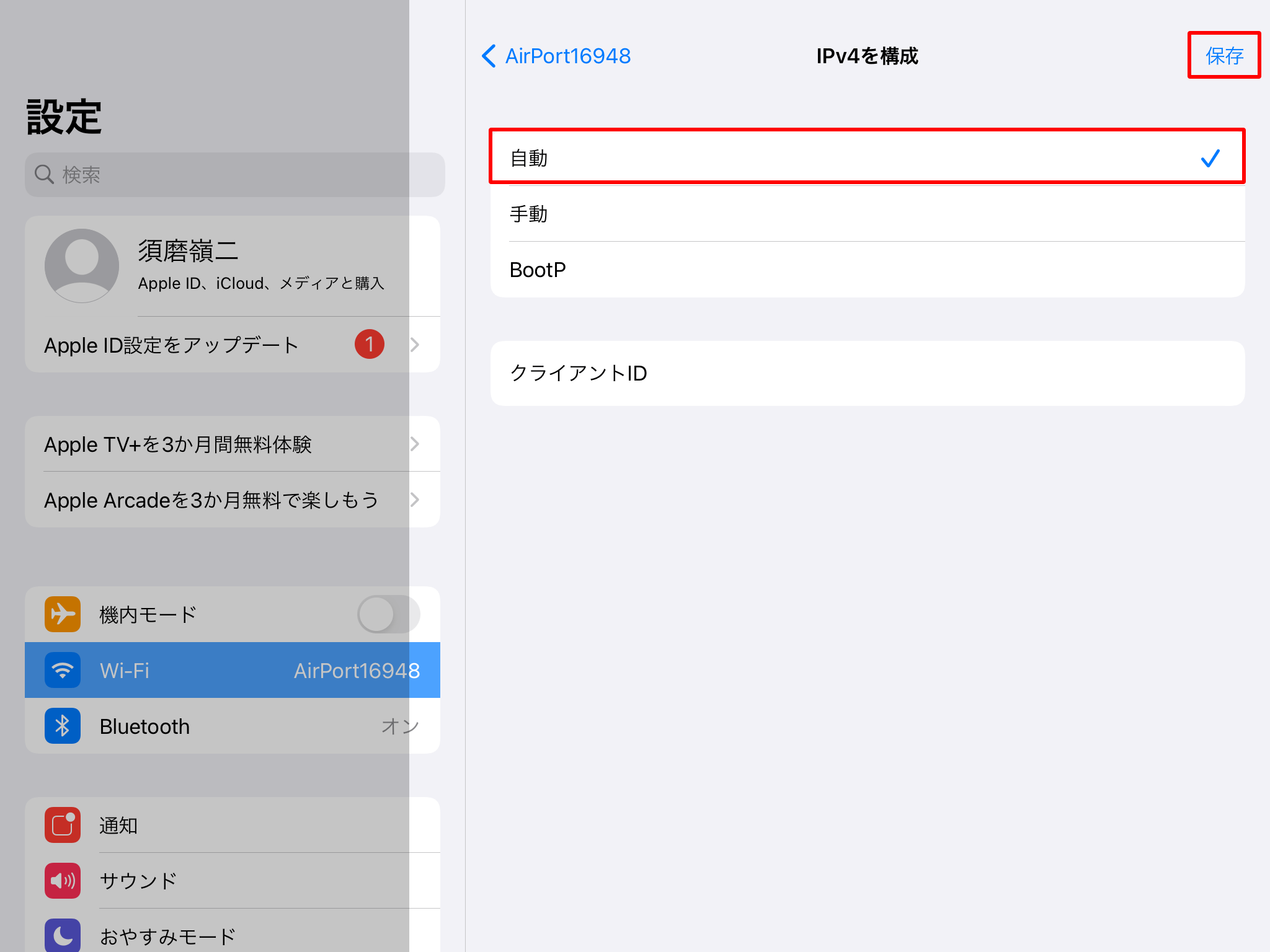

    削除後、『DHCP』をタップしていただき設定完了です。

ウェイター管理画面の設定

本文中の画像はクリックすると大きなサイズで表示されます

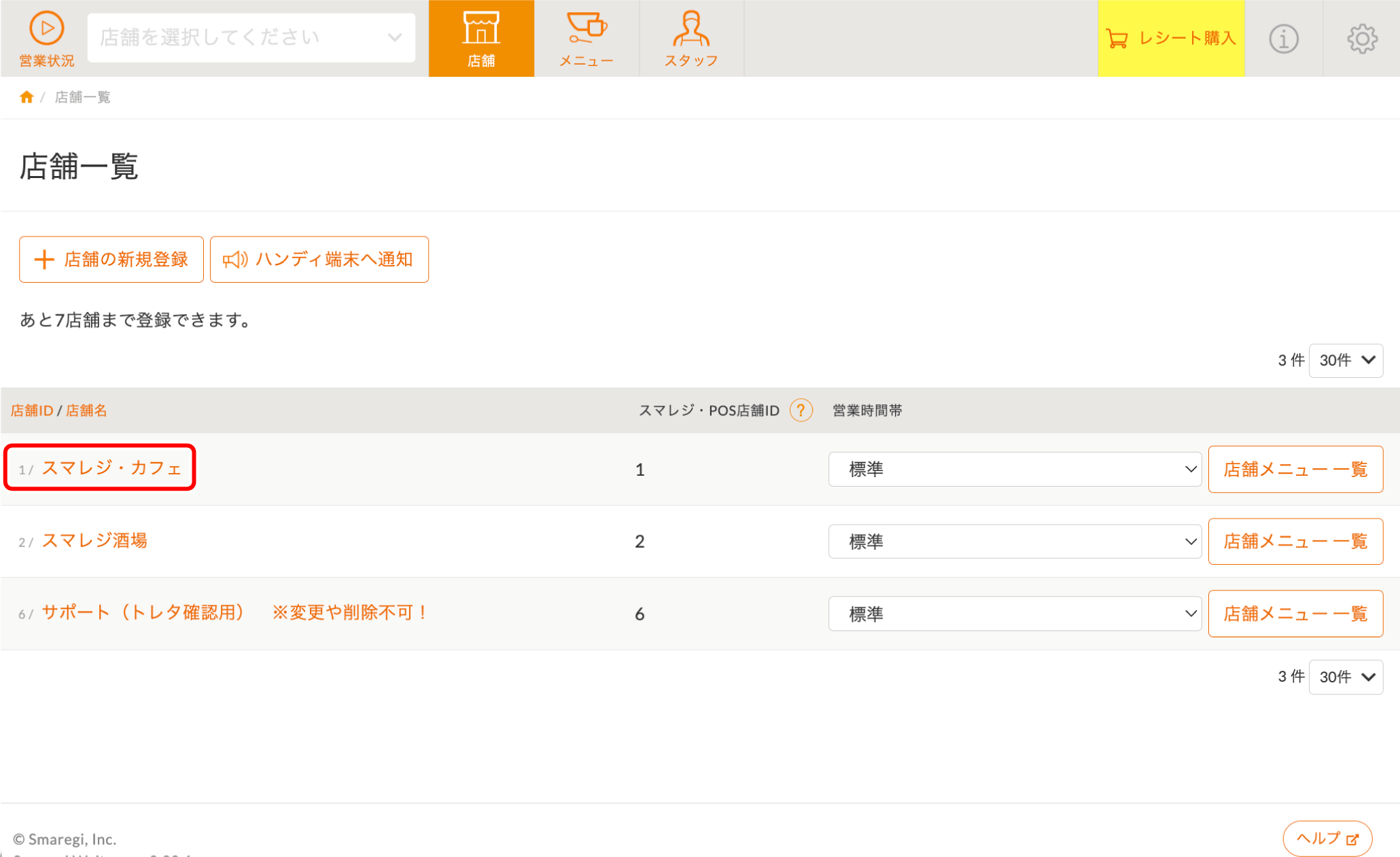

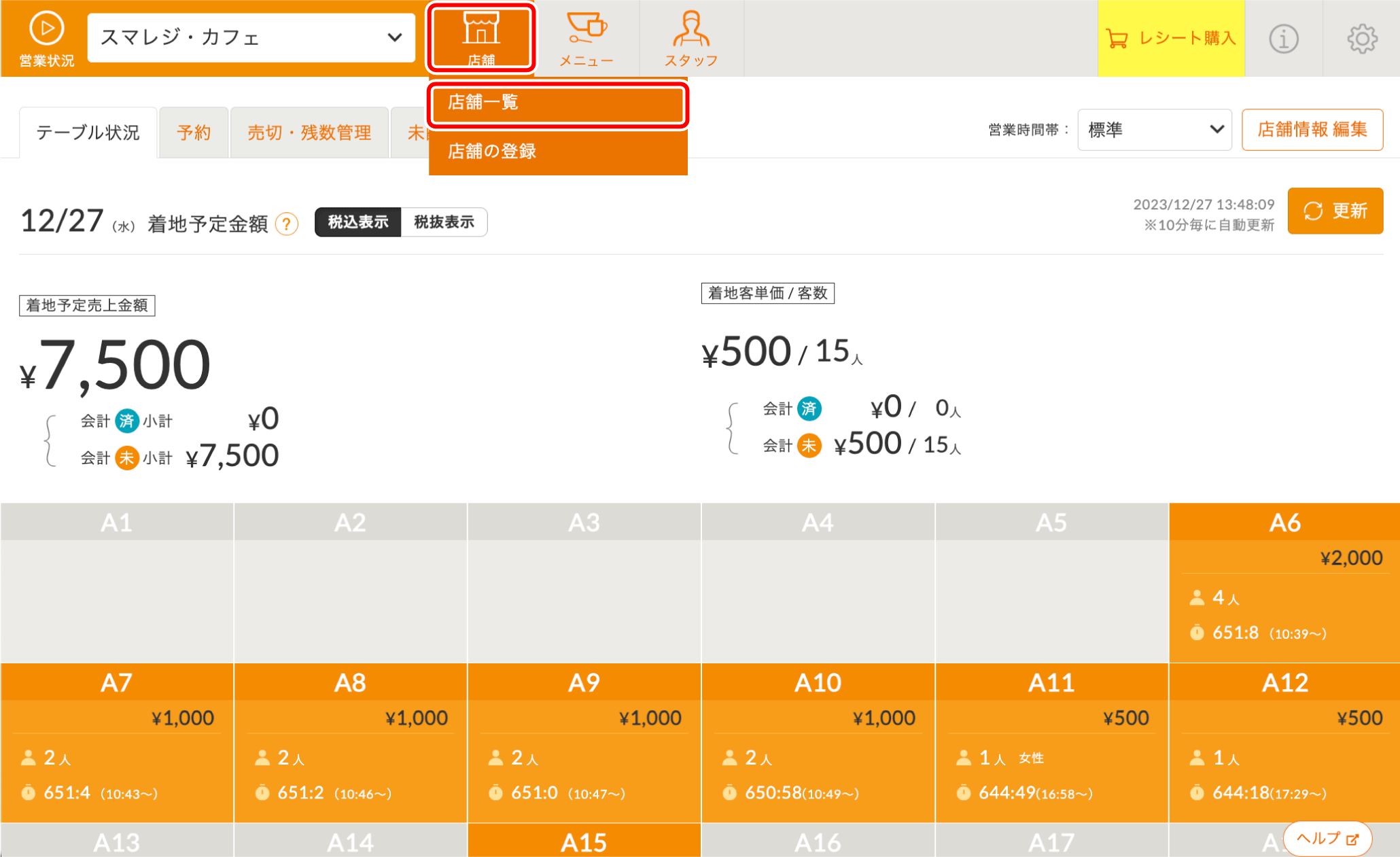

  1. 店舗の編集画面を開きます

    『店舗 > 店舗一覧』をクリックし、編集する店舗を選択します。

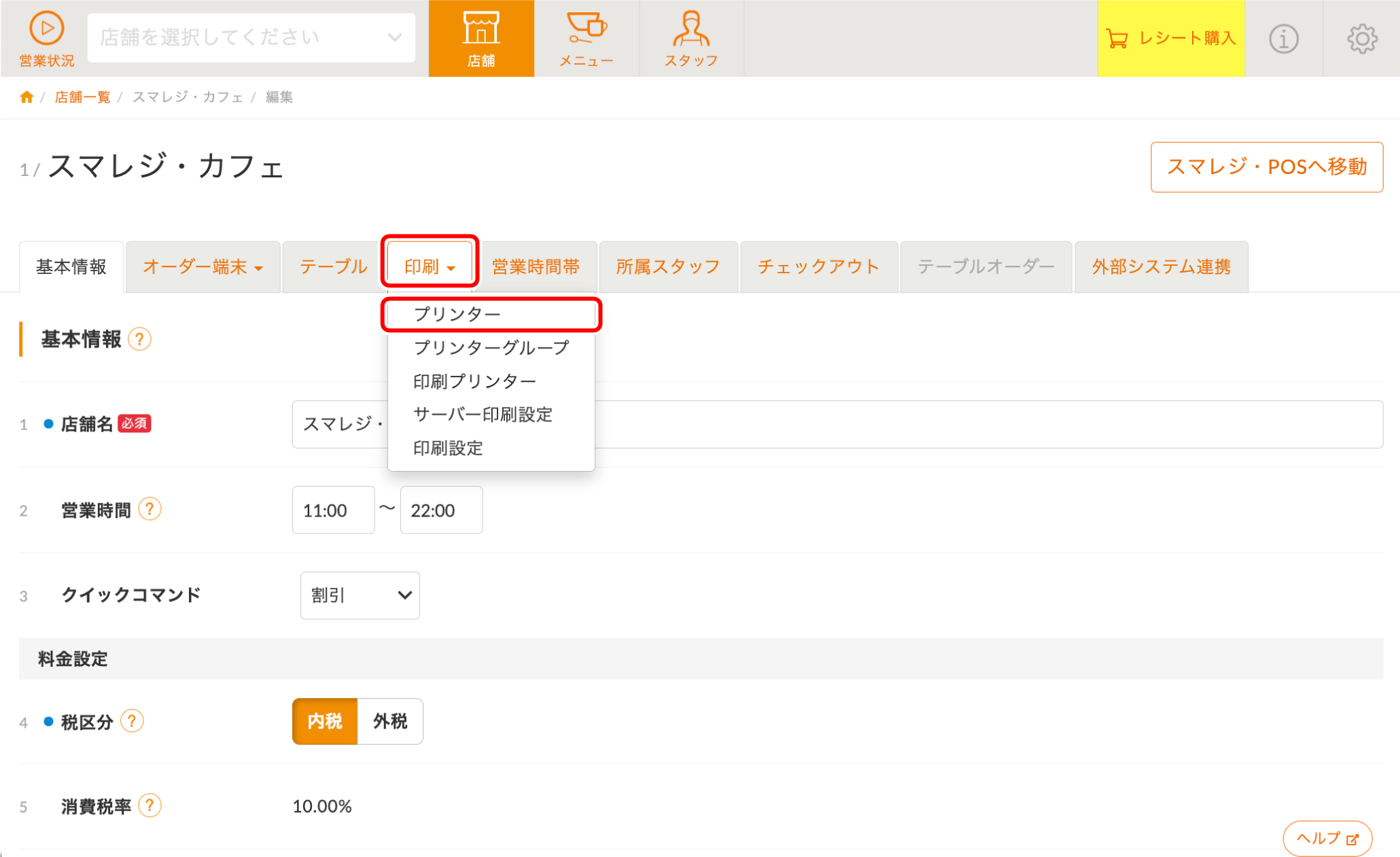

  2. プリンター画面を開きます

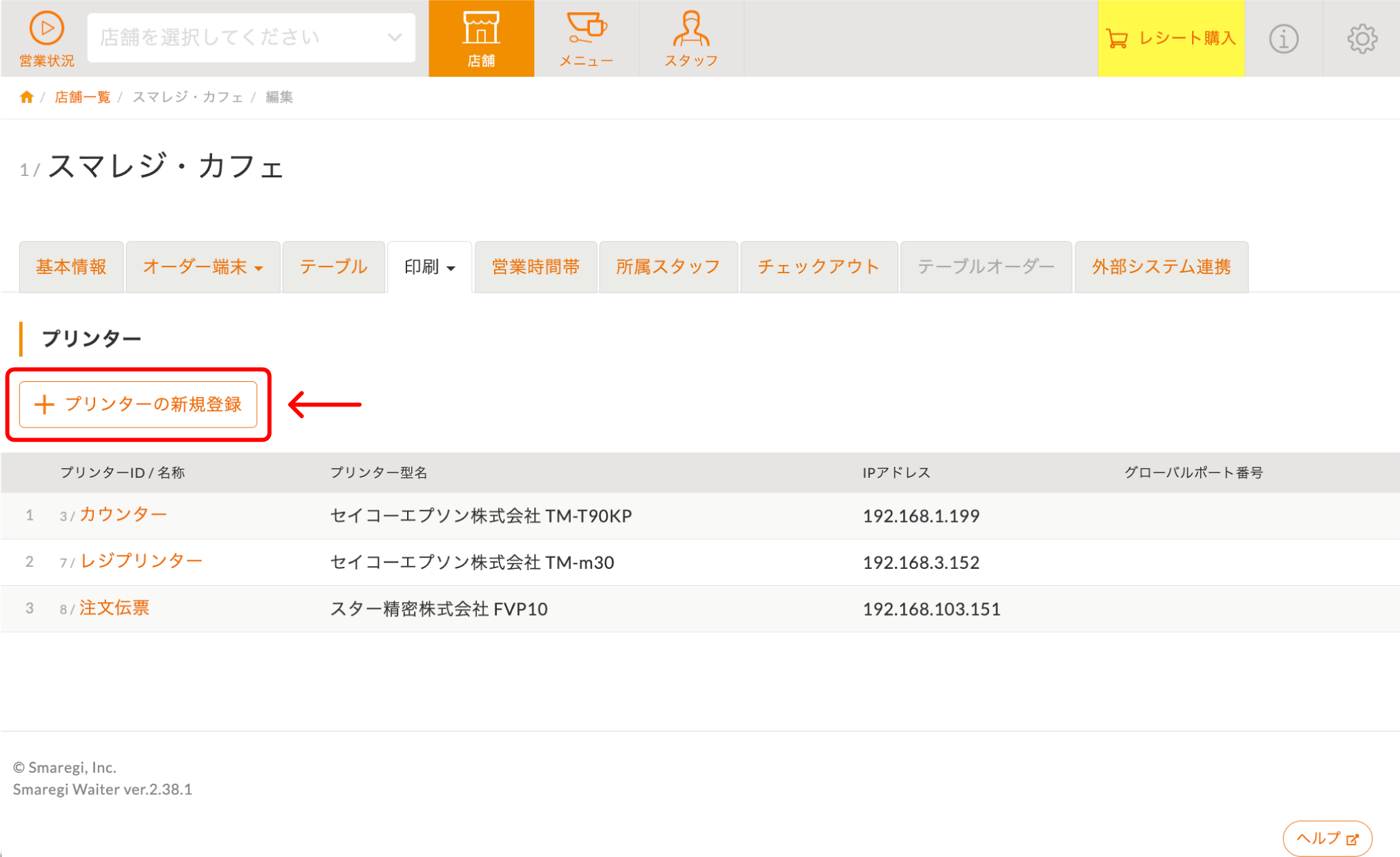

    『印刷 > プリンター』をクリックし、【プリンターの新規登録】をクリックします。

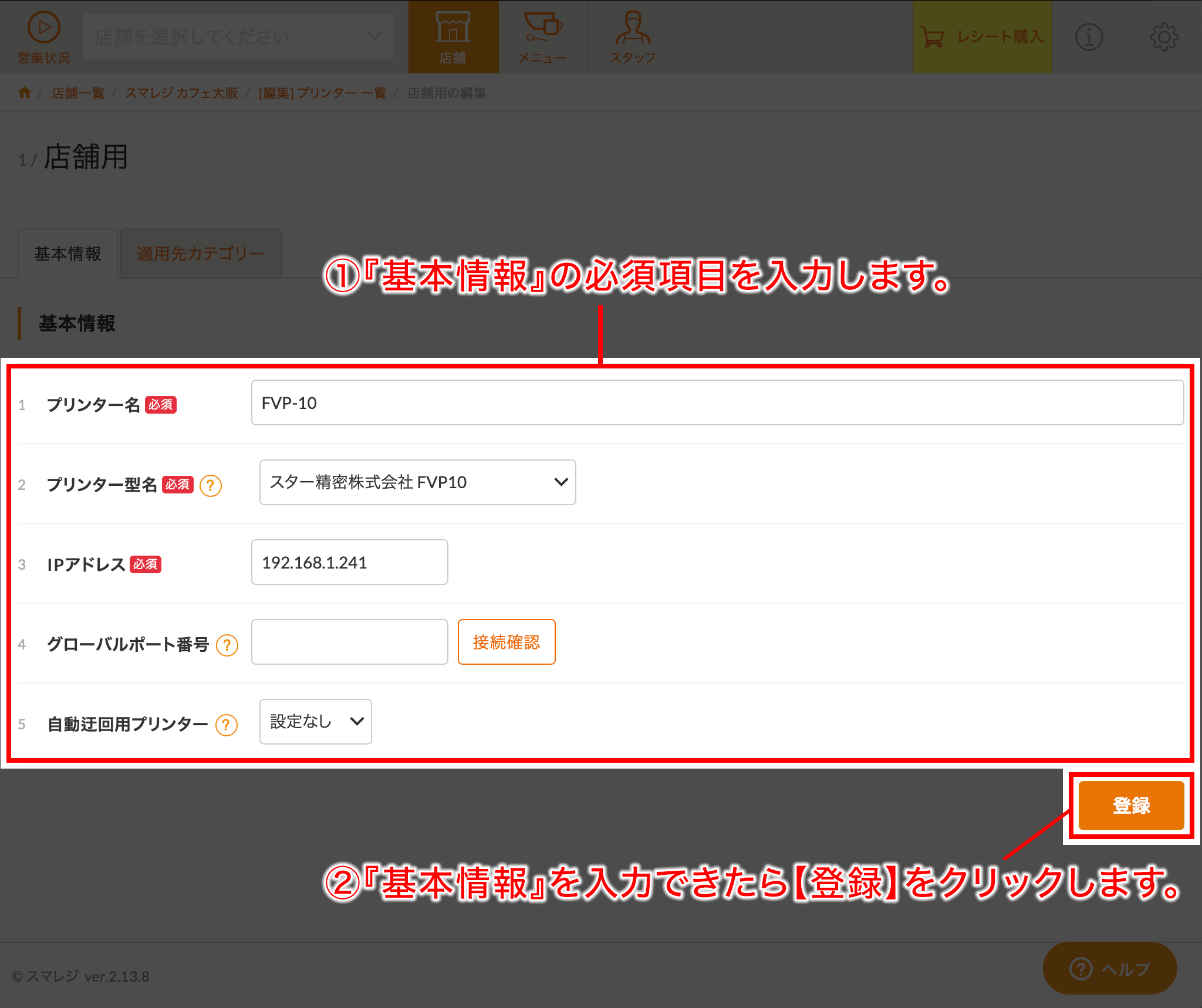

  3. 新規プリンターの設定を行ないます

    基本情報を入力します。

    入力完了後、【登録】をクリックし操作完了です。

    項目の詳細は下記の表をご覧ください

    設定項目
    名称 内容
    プリンター名 レジプリンターやキッチンプリンター等、どこのプリンターなのかがわかるように入力します。
    プリンター型名 設定を行なったプリンターの型名を選択します。
    IPアドレス PRP-250の設定画面で『IP Address』に入力したIPアドレスを入力します。
    グローバルポート番号 ルーターのポートマッピング設定で指定したポート番号を入力します。店舗基本情報の印刷元を『サーバー』としている場合は必須です。
    自動迂回用プリンター ウェイター・アプリからの印刷に失敗した場合、自動迂回用プリンターで選択しているプリンターへ信号が迂回され印刷が行なわれます。
    同型の機種のみ選択が可能です。

    注意してください

    プリンターの設定・登録を行なったあとは、必ずウェイター・アプリのデータ同期を行なってください
    レジプリンターとしてお会計を行なうプリンター設定の場合、スマレジ管理画面でもIPアドレスの入力が必要です

    スマレジ管理画面でのIPアドレス入力方法等はこちらをご覧ください。
