HIT PreFlex Giant-150Lの設定方法

レシートプリンター HIT PriFlex Giant−150Lを、Ethernet接続でお使い頂く場合のIPアドレスの設定方法についてご案内します。


配線

本文中の画像はクリックすると大きなサイズで表示されます

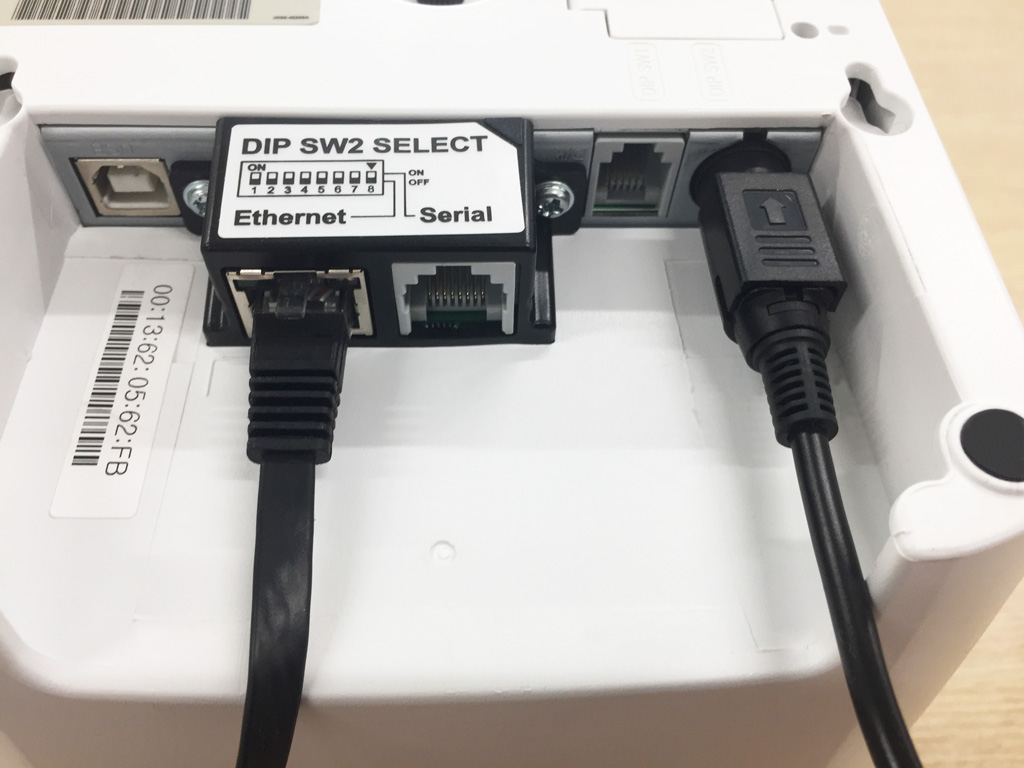

  1. プリンター本体裏面にあるケーブルの挿し口を確認します。

    それぞれの挿し口の種類は画像の数字を確認してください。

    電源ケーブル

    モジュラーケーブル(ドロアとの接続)

    LANケーブル(ルーターとの接続)

    ②はドロアと接続する場合のみ使用します

    ドロア用のモジュラーケーブル以外を配線した状態です。
  2. プリンターからレシートが出力される際の音の設定ができます。

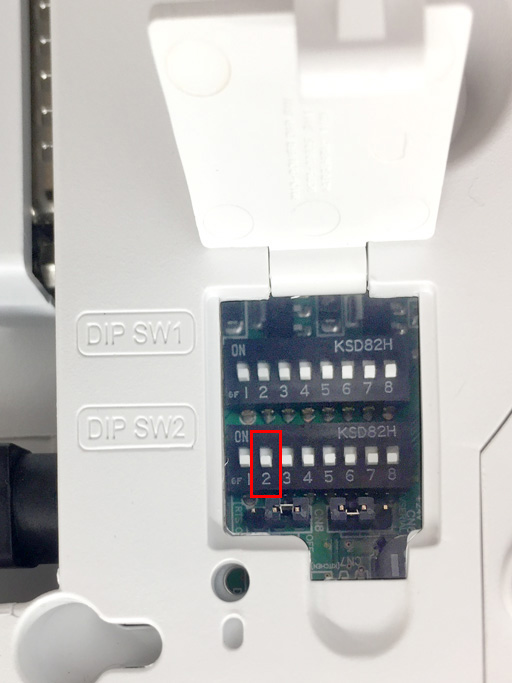

    機器底面にあるフタを開けると、詳細設定用のディップスイッチがあります。
    プリンターからレシートが出力された際に音が鳴るか鳴らないかの設定ができます。
    『2』をONにすると音が鳴り、OFFにすると音が鳴りません。

IPアドレスの設定

本文中の画像はクリックすると大きなサイズで表示されます

iOS11でネットワーク設定を行う場合はこちらをご確認ください。

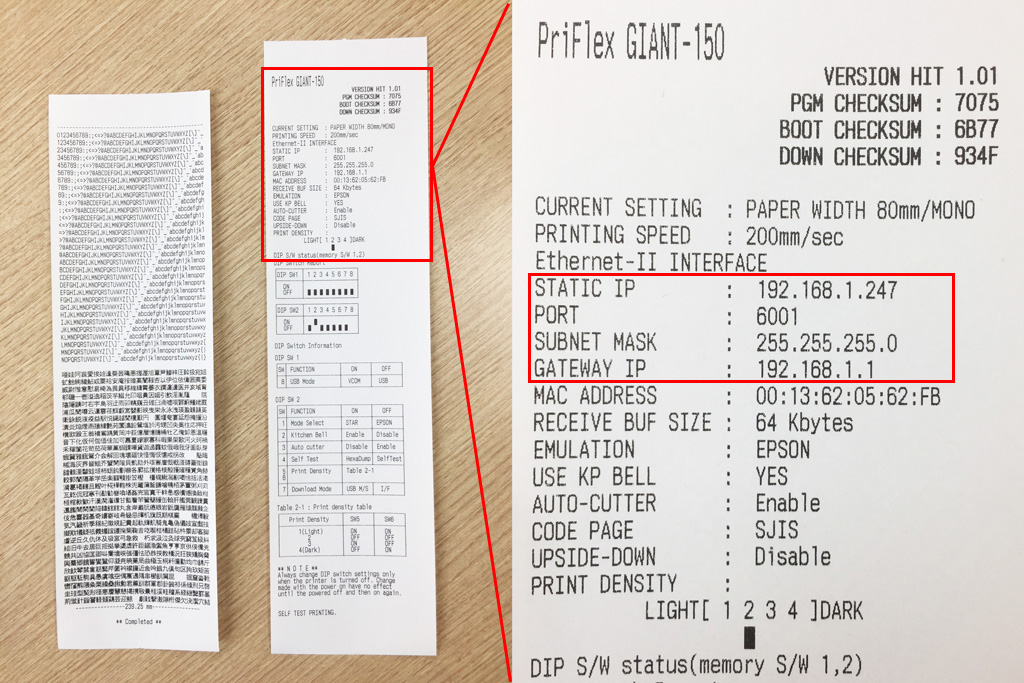

最初に、プリンターからIPアドレスを確認するための用紙を出力します。
プリンターの電源OFF→Feedボタンを長押ししながら電源ONにすると、IPアドレスが印字された用紙が出力されます。確認したアドレスは手順3・手順4で使用します。
  1. Wi-Fiの設定を行ないます

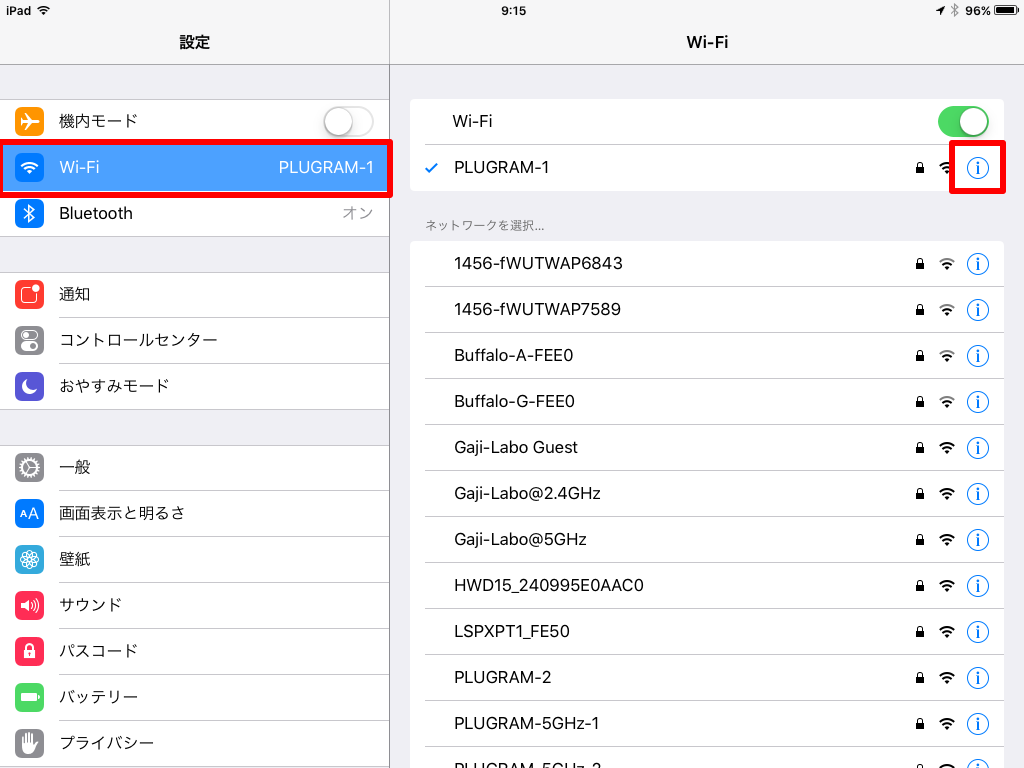

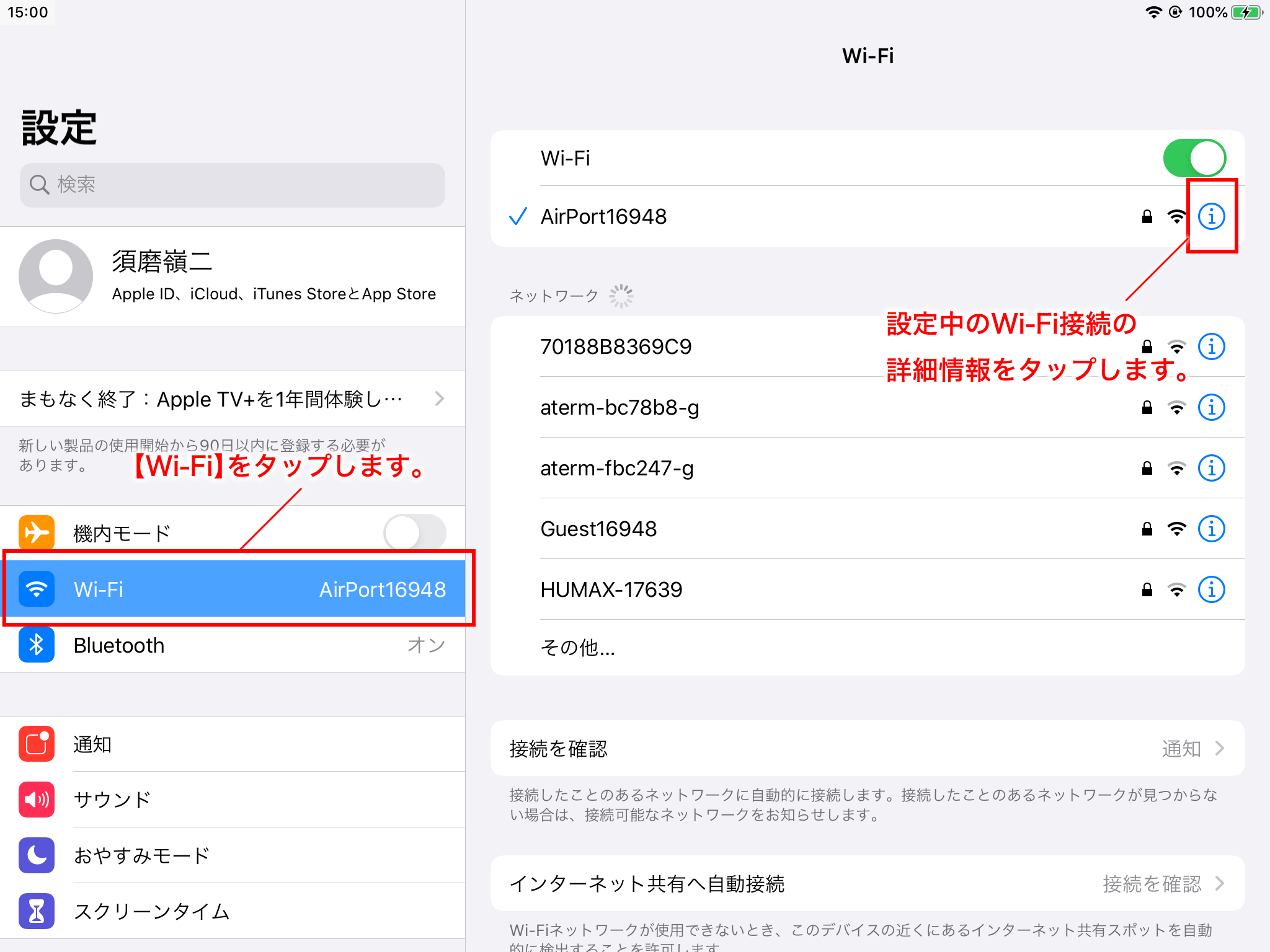

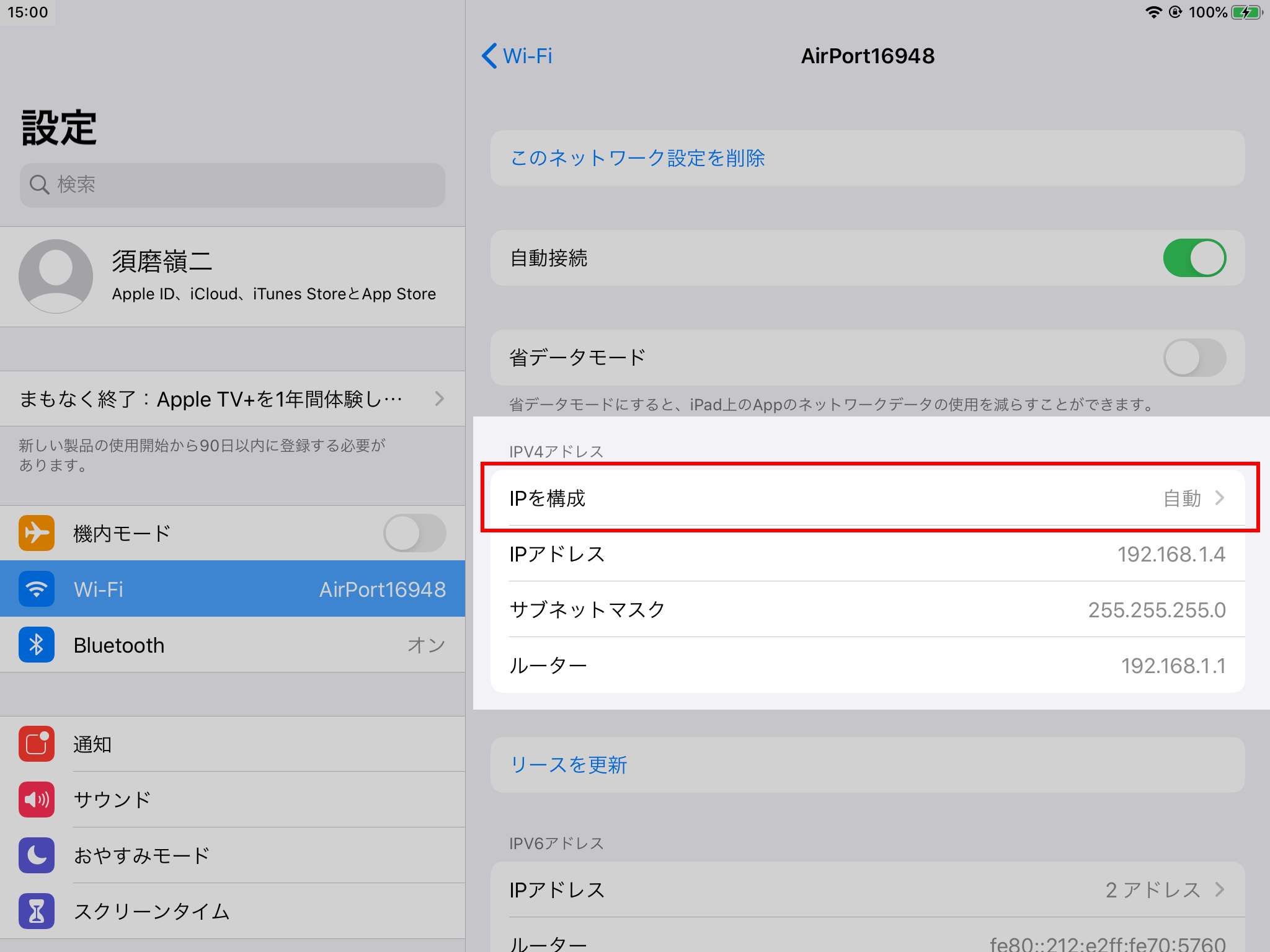

    レジ端末(iPad、iPhone等)の『設定』を開き、『Wi-Fi』から現在接続されているWi-Fiの『i』のアイコンをタップします。

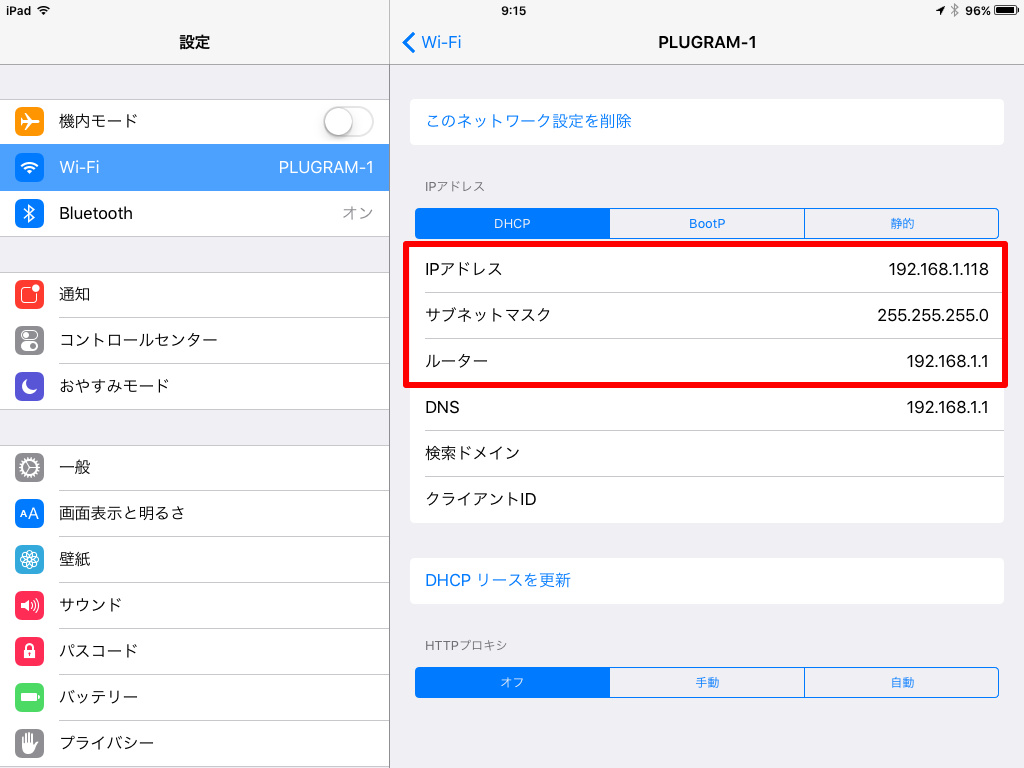

  2. Wi-Fi情報を確認します

    Wi-Fiの情報が表示されます。
    表示されている『IPアドレス』『サブネットマスク』『ルーター』をメモなどに控えます。

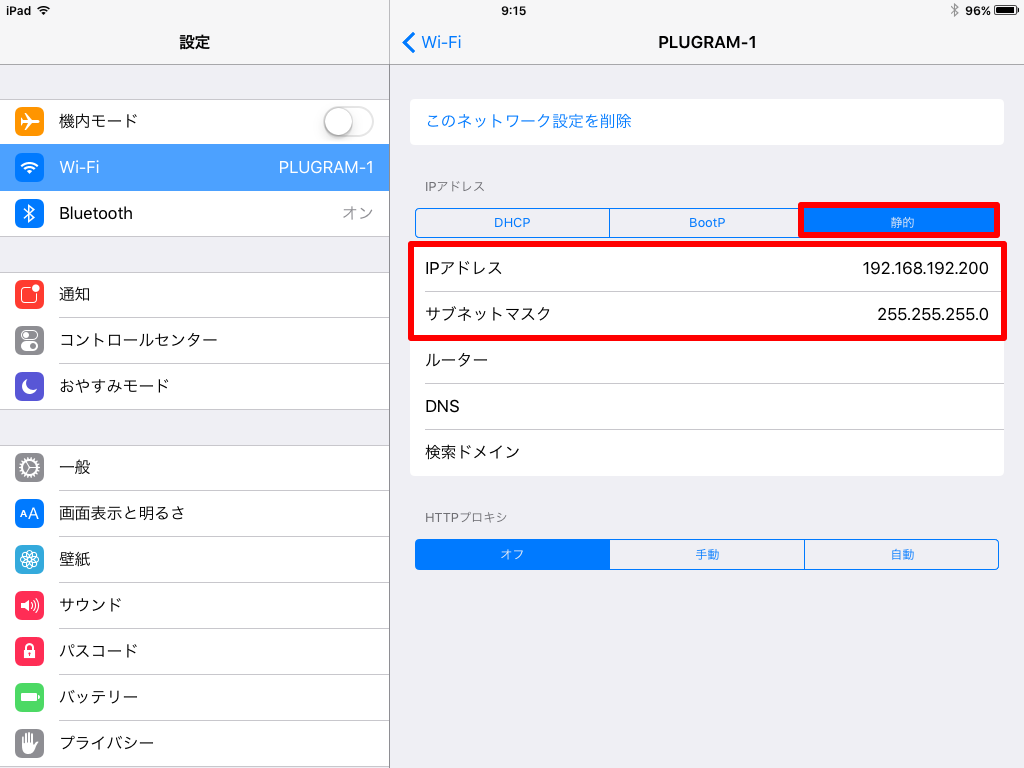

  3. Wi-Fi情報を入力します

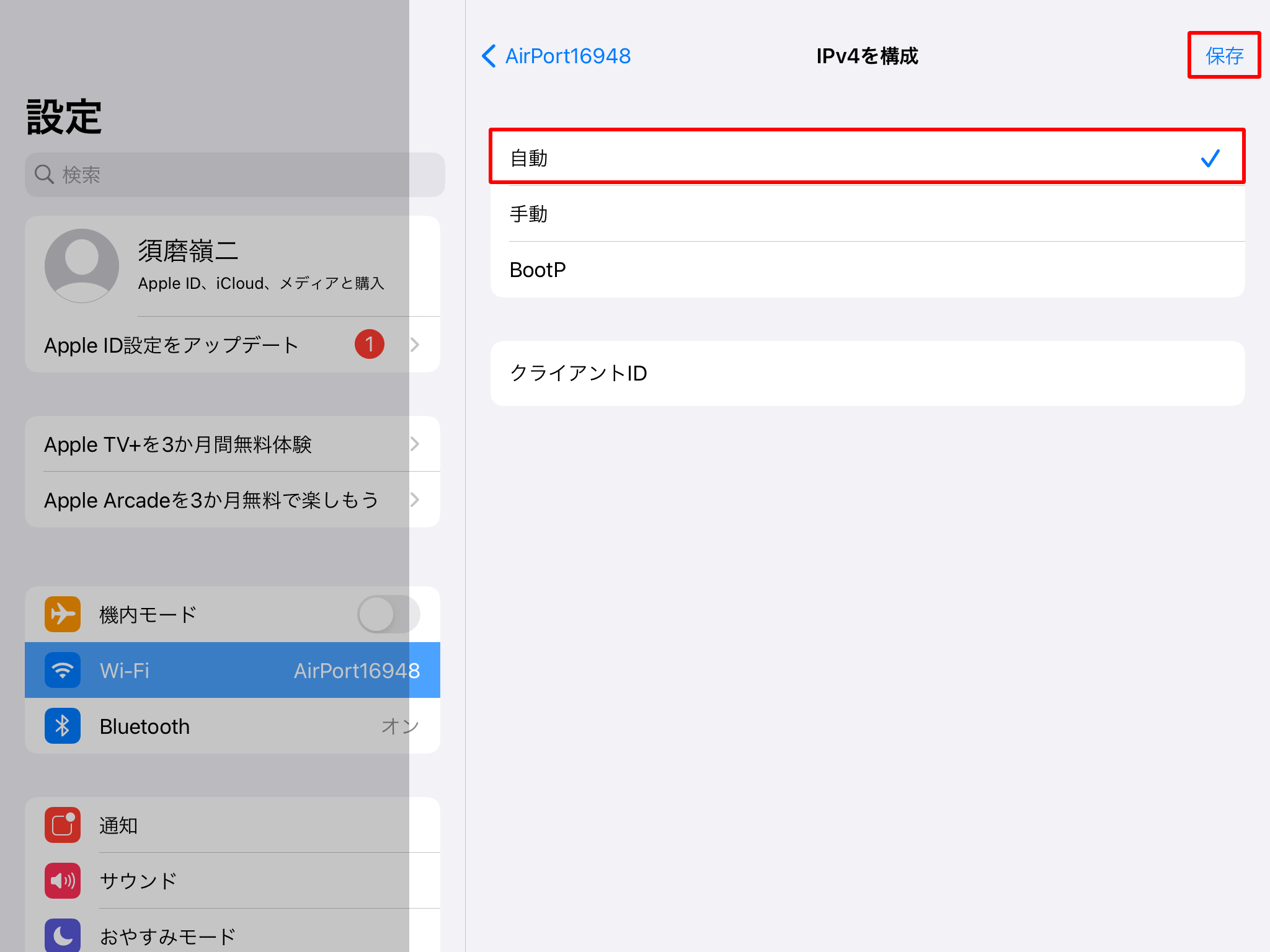

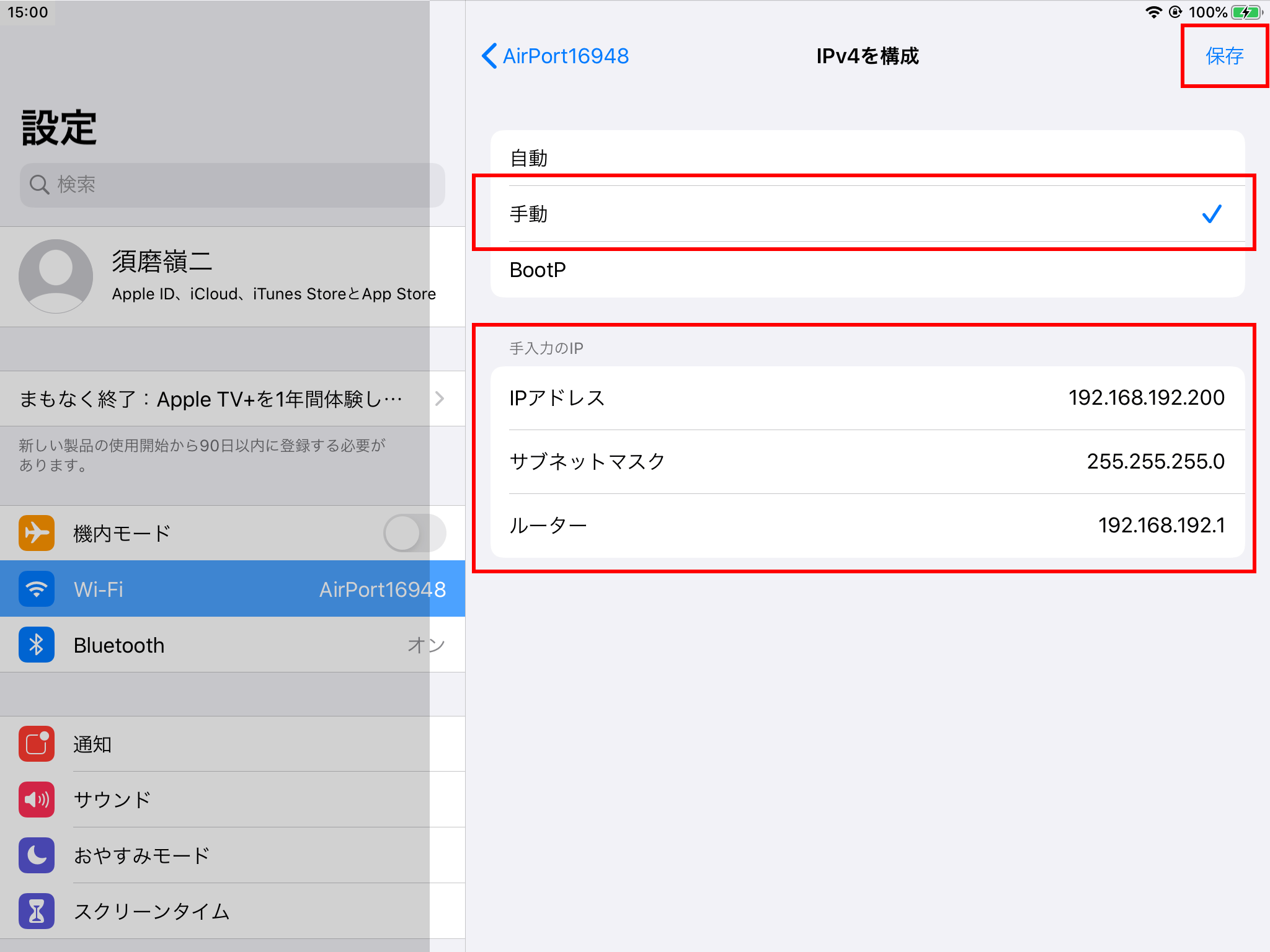

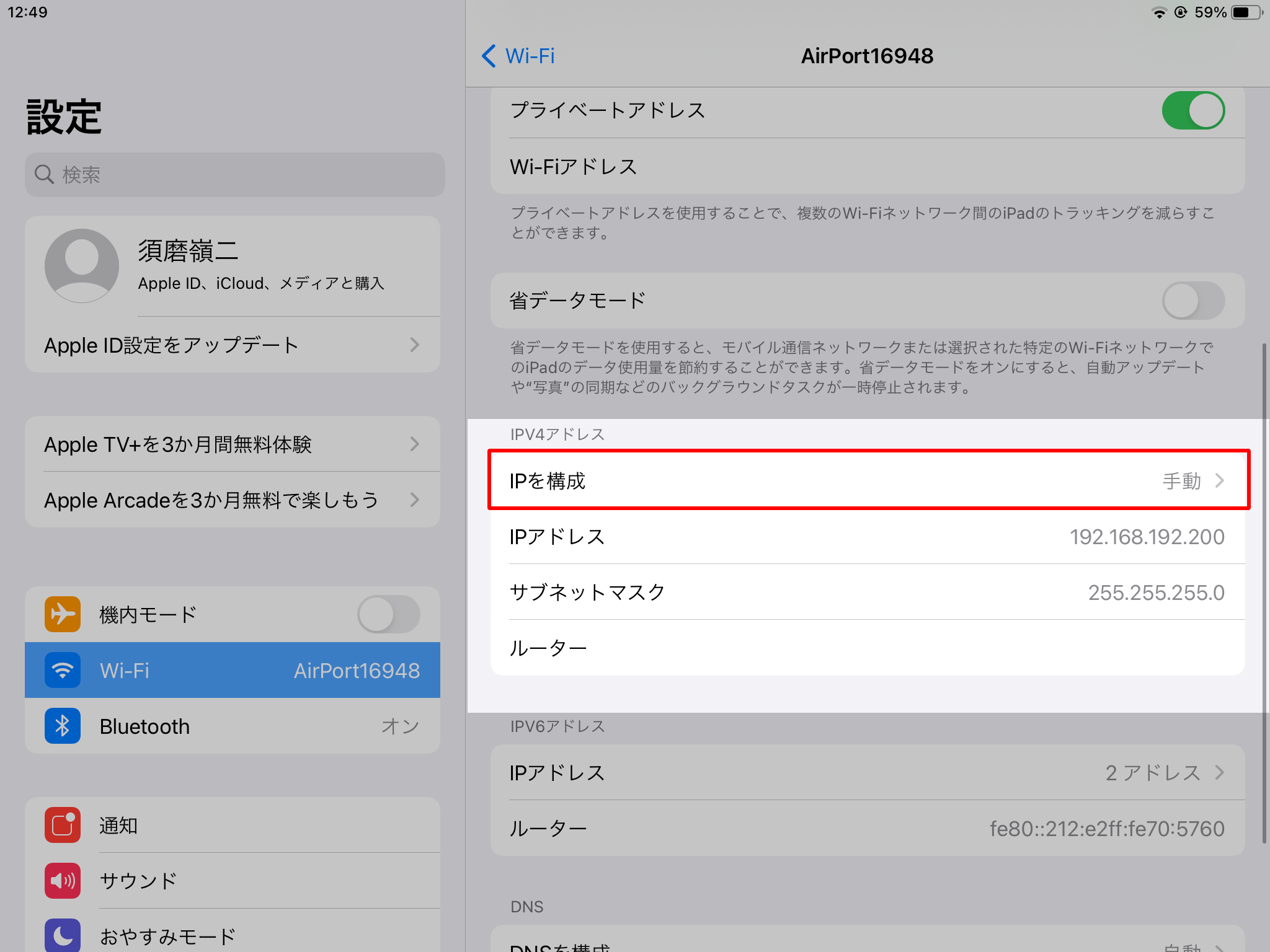

    Wi-Fi情報の『静的』をタップします。
    IPアドレスにプリンターから出力したIPアドレスを入力します。
    その際に、最後の3つ目のカンマ以降を『200~220』の間の数値で入力します。
    サブネットマスクには『255.255.255.0』と入力をします。

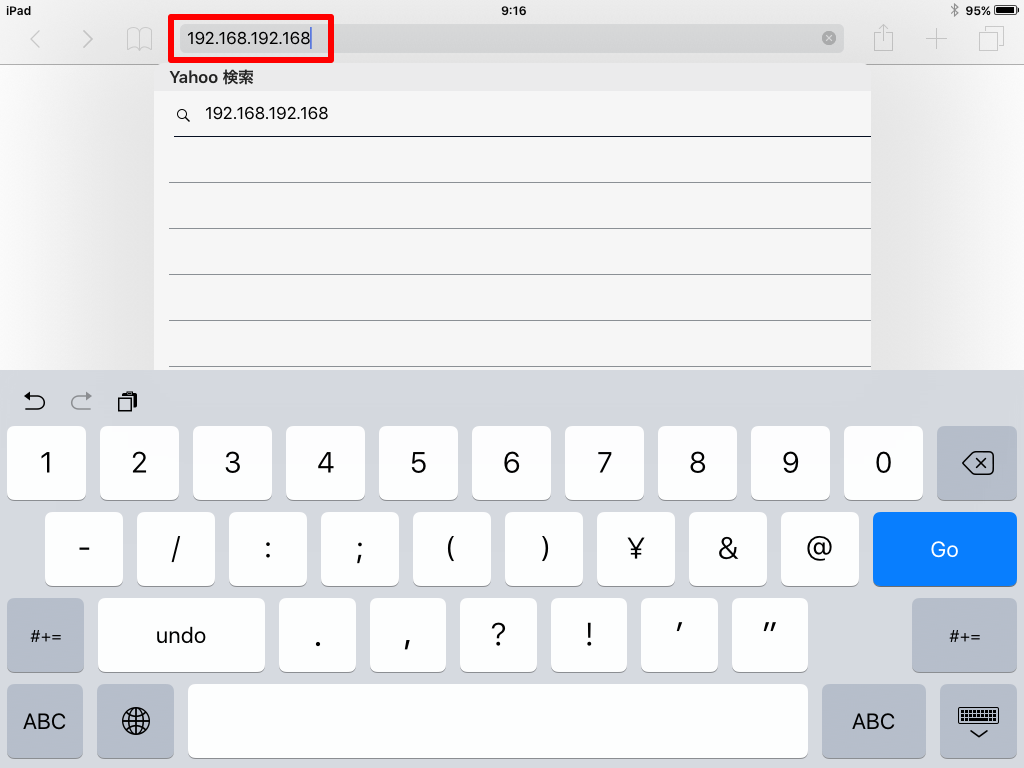

  4. SafariでIPアドレスを検索します

    この状態で一度設定のアプリを閉じて『safari』を開きます。
    safariでプリンターから出力したIPアドレスの数値を入力して検索をします。

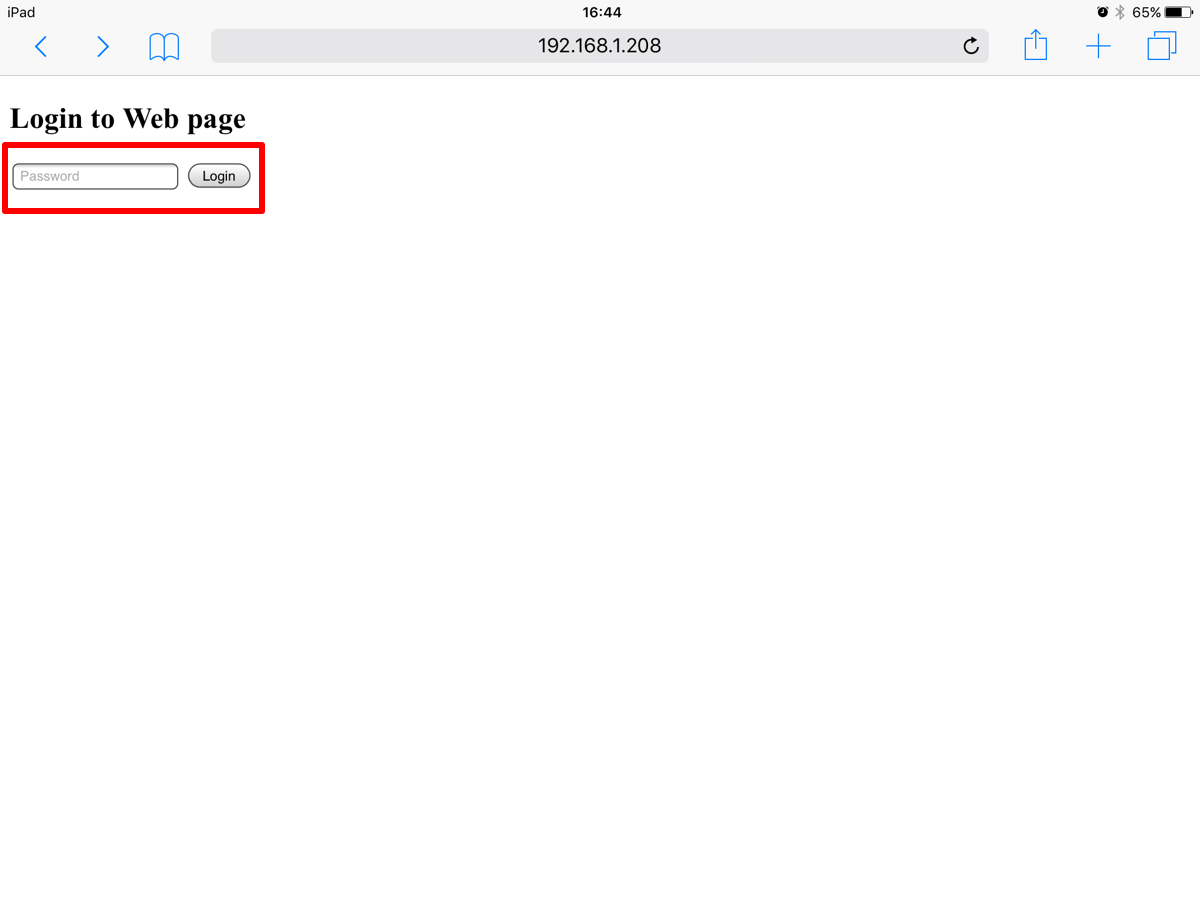

  5. パスワードを入力します

    パスワードを入力する画面が表示されます。
    パスワードは【 0821 】を入力しログインします。

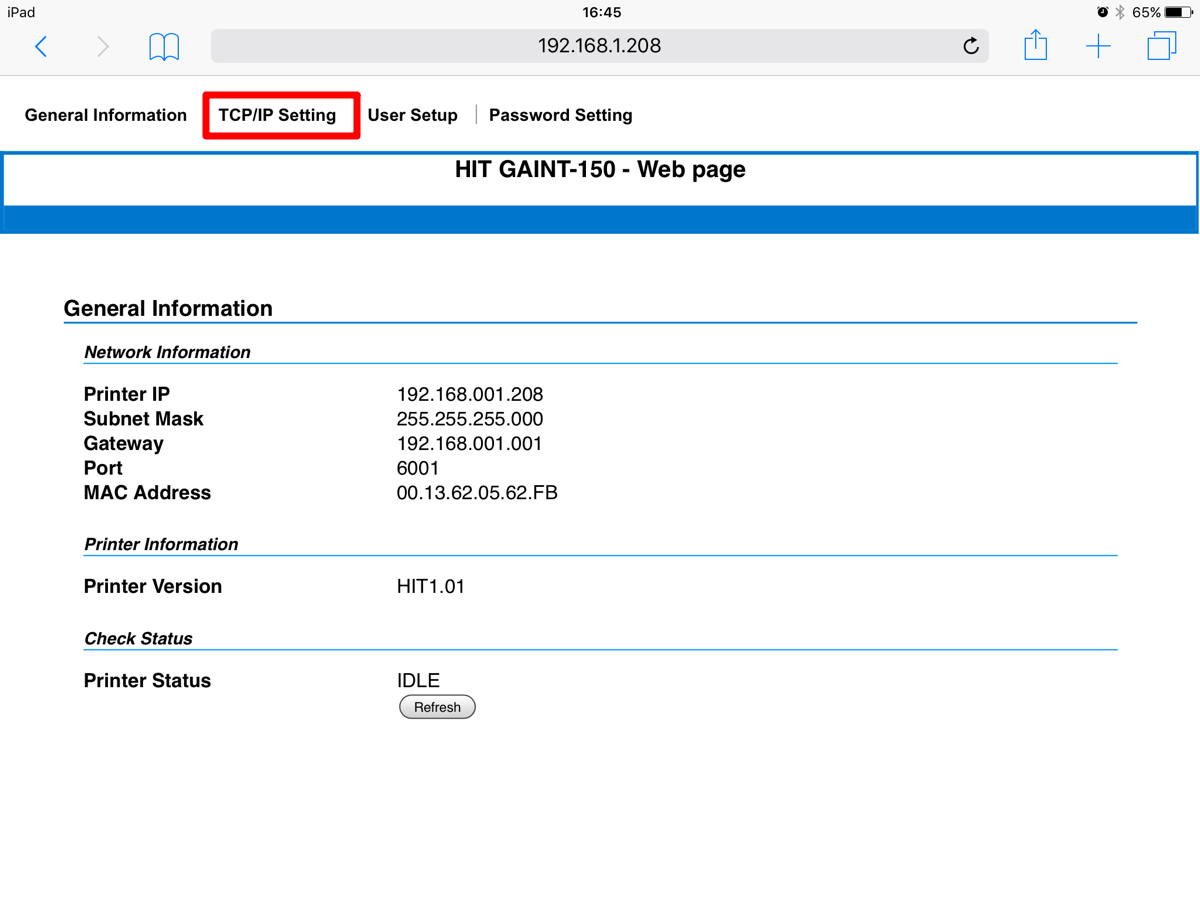

  6. 「TCP/IP Setting」を選択します

    HIT PriFlex Giant−150LのIPアドレスを設定する画面が表示されますので、
    「TCP/IP Setting」をクリックします。

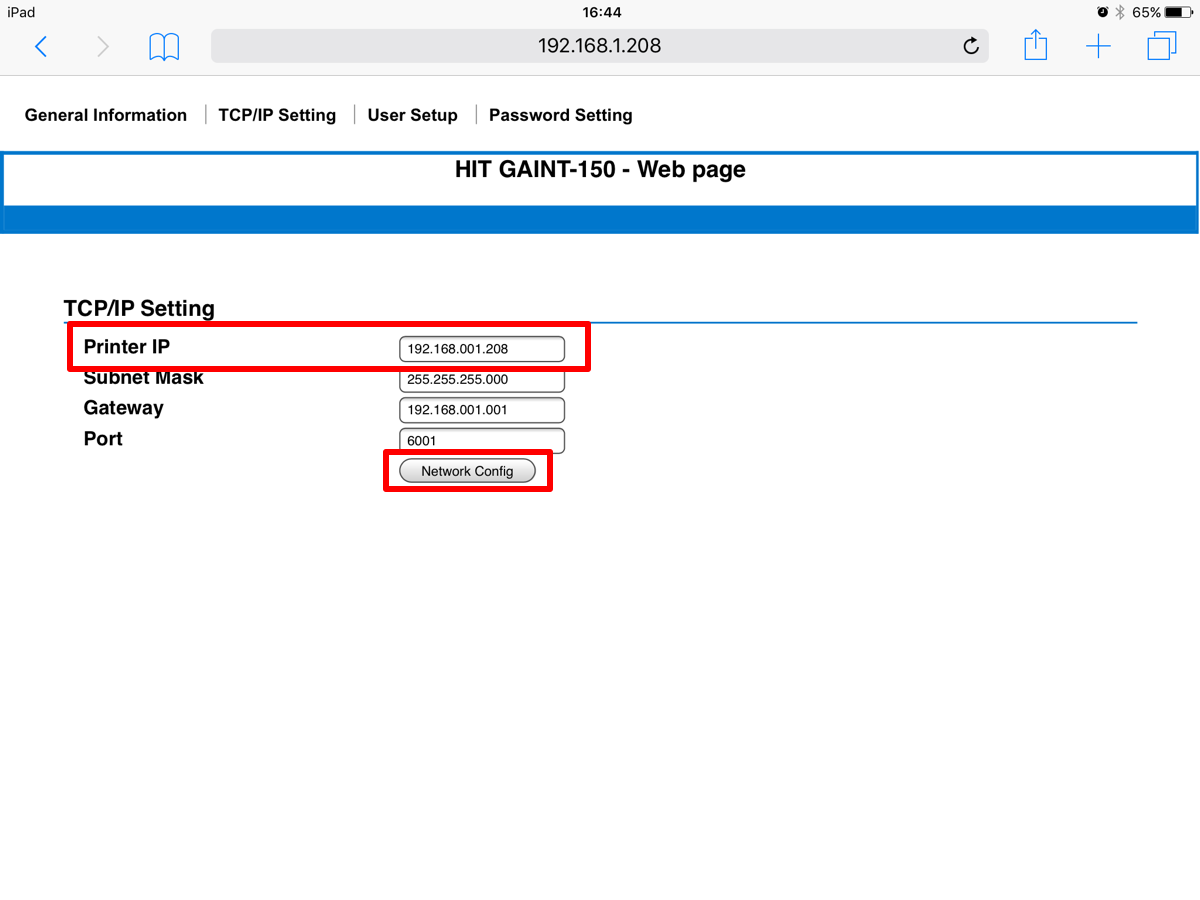

  7. IPアドレスを入力します

    プリンターのIP Addressを入力できる画面が表示されます。
    「IP Address」の項目に新しく設定していただくIP Addressを入力します。
    以下の画像の中にあるIP Addressの場合、値を変えていただく箇所は最後のカンマのあとになります。
    入力していただける値は【200~230】を推奨しております。
    (周辺機器のIPと被らないようにする為です) 入力ができましら、『Network Confing』をタップします。

    「PORT」の項目に入っている値は変更しないようお願いします。

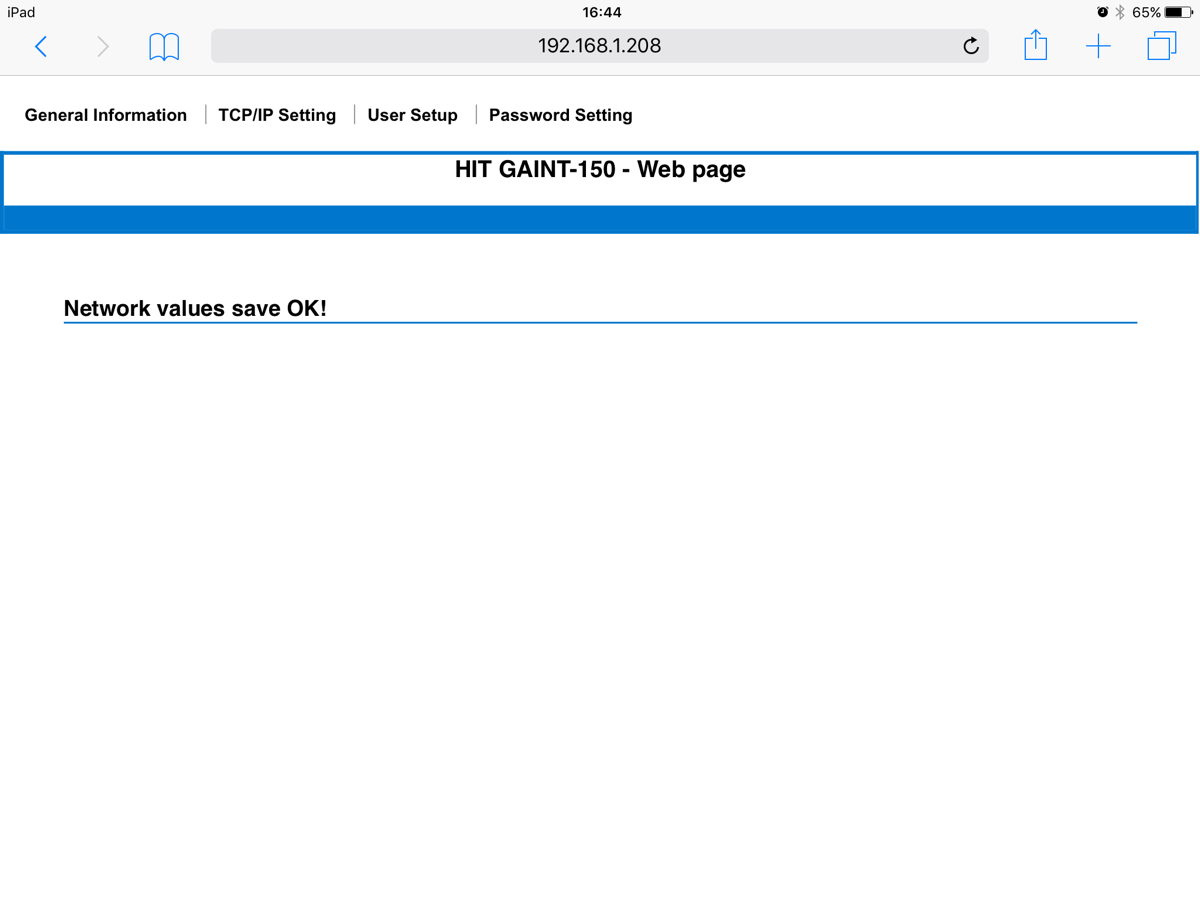

  8. IPアドレスの設定が完了します

    以下の画面が表示されれば、IP Addressの設定は完了です。
    『TCP/IP Setting』をクリックします。
    プリンターからIPアドレスが印字されたレシートを出力します。
    プリンターの電源OFF>Feedボタンを長押ししながら電源ONにすると、IPアドレスが印字されたレシートが出力されます。新しく設定されたIP Addressが印字されHIT PriFlex Giant−150Lの設定完了となります。

ウェイター管理画面の設定

本文中の画像はクリックすると大きなサイズで表示されます
  1. 店舗を選択します

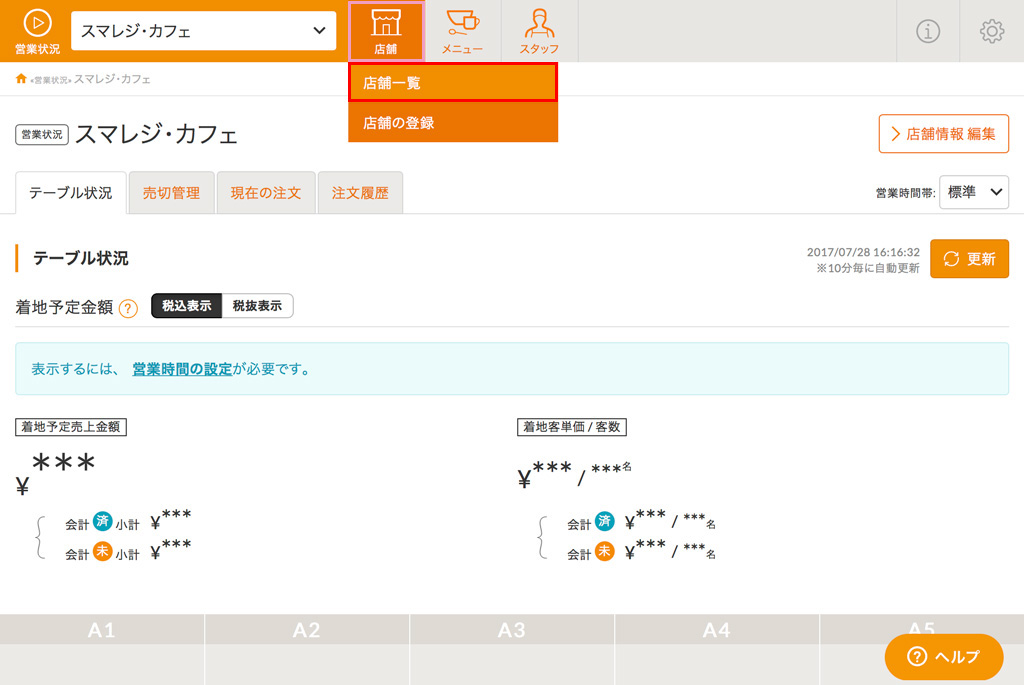

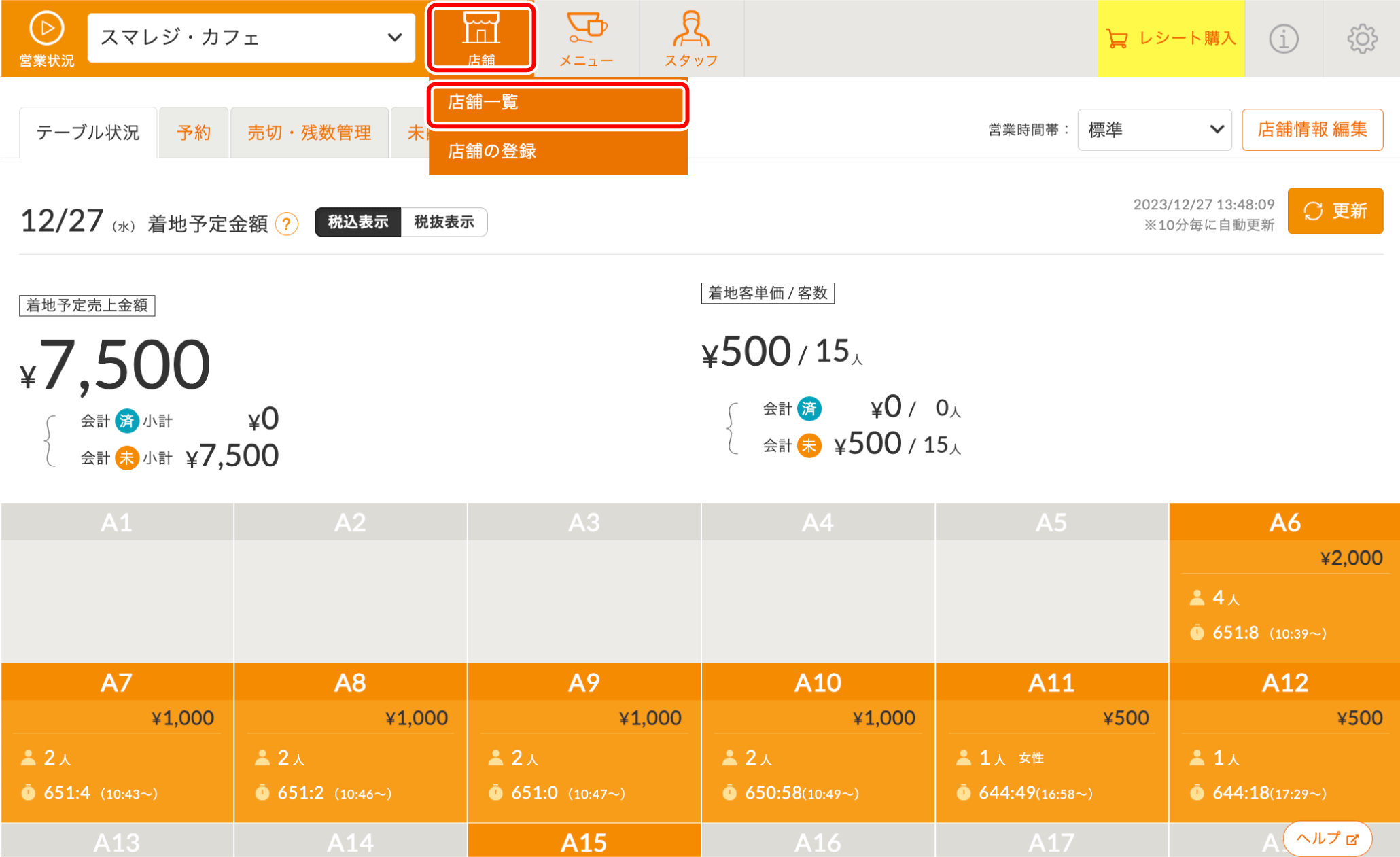

    ウェイター管理画面の『店舗 > 店舗一覧』をクリックし、店舗を選択します。
  2. プリンター画面を開きます

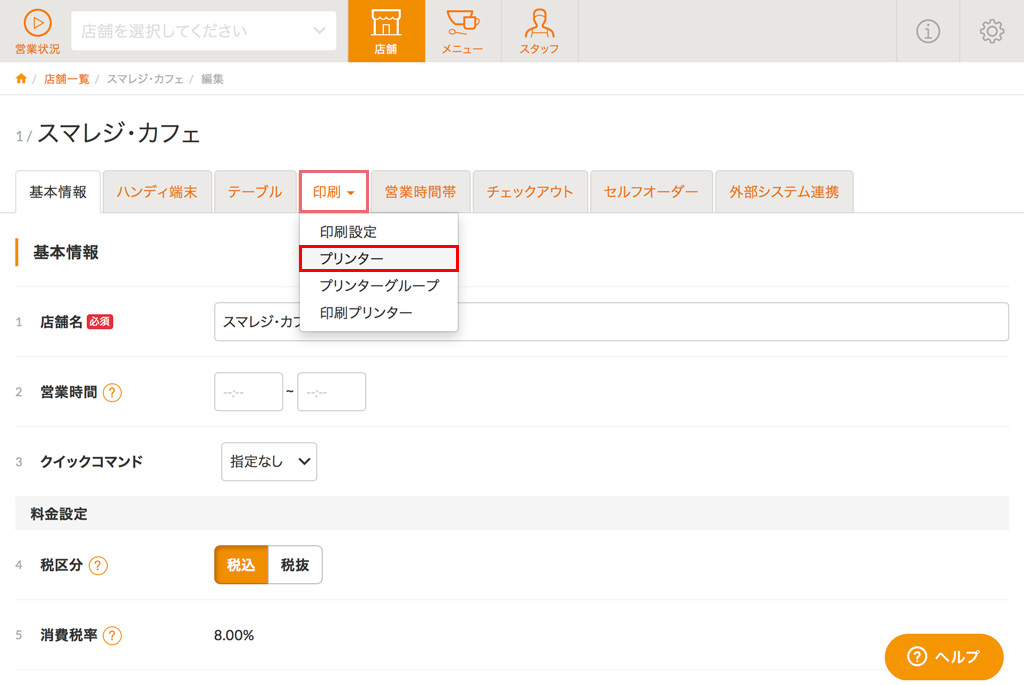

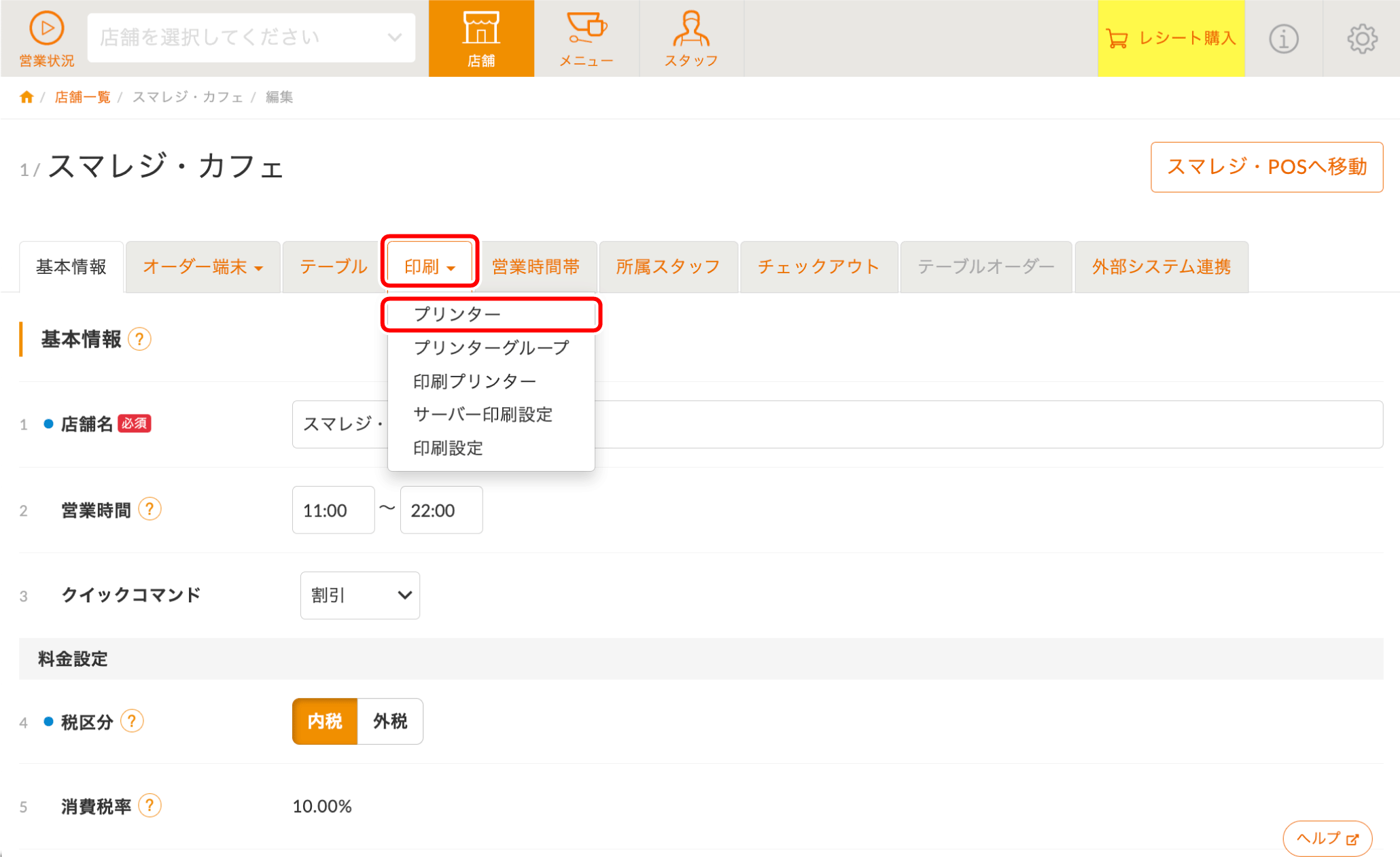

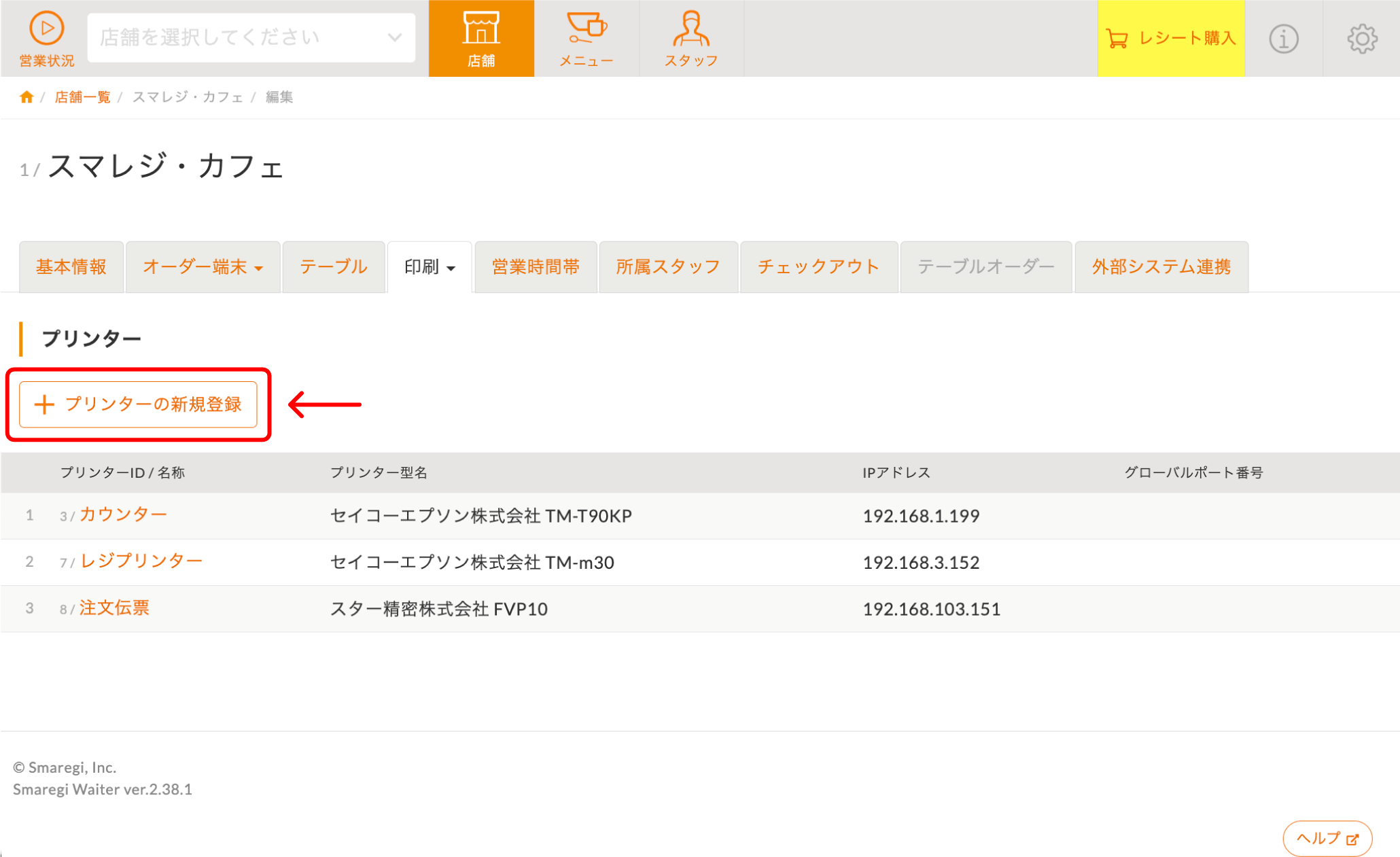

    『印刷 > プリンター』を開き、『プリンターの新規登録』をクリックします。

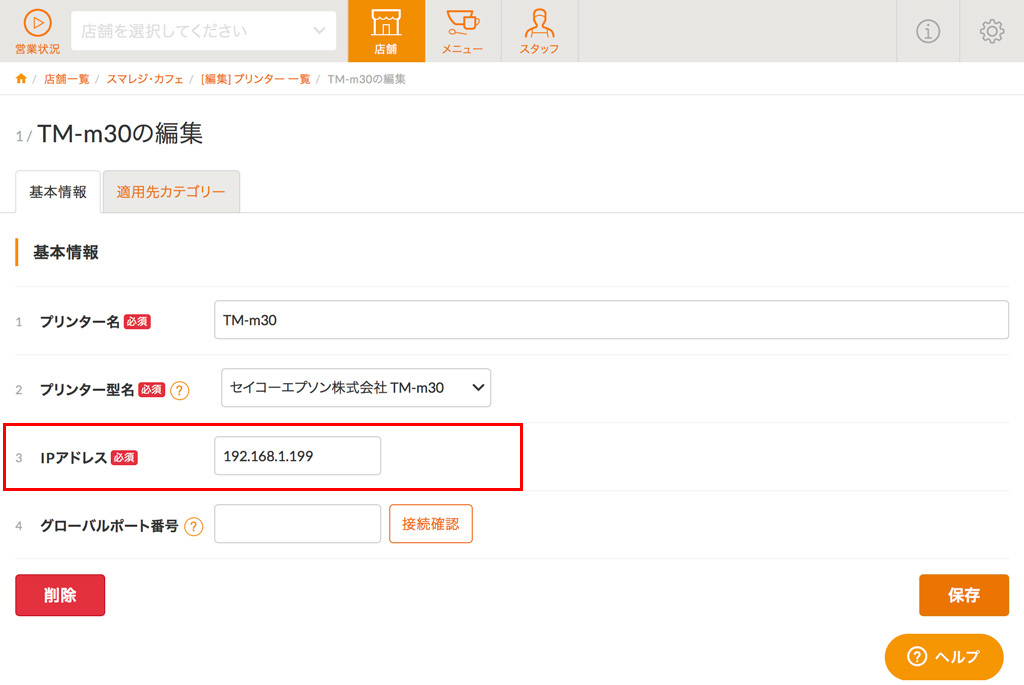

  3. 情報を入力します

    新規プリンター登録画面で基本情報を入力します。

    【プリンター名】
    レジプリンターやキッチンプリンター等、どこのプリンターなのかがわかるように入力します。
    【プリンター型名】
    設定を行ったプリンターの型名を選択します。
    【IPアドレス】
    設定を行ったプリンターのIPアドレスを入力します。
    【グローバルポート番号】
    ルーターのポートマッピング設定で指定したポート番号を入力します。店舗基本情報の印刷元を『サーバー』としている場合は必須です。

    入力完了後、【保存】をクリックし操作完了です。

ブザーの切替設定

本文中の画像はクリックすると大きなサイズで表示されます
  1. HIT株式会社ホームページからドライバーをインストールします

    ブザー音の種類や、ブザー音が鳴る回数をパソコン上から設定することができます。
    WindowsPCでのみ設定可能です

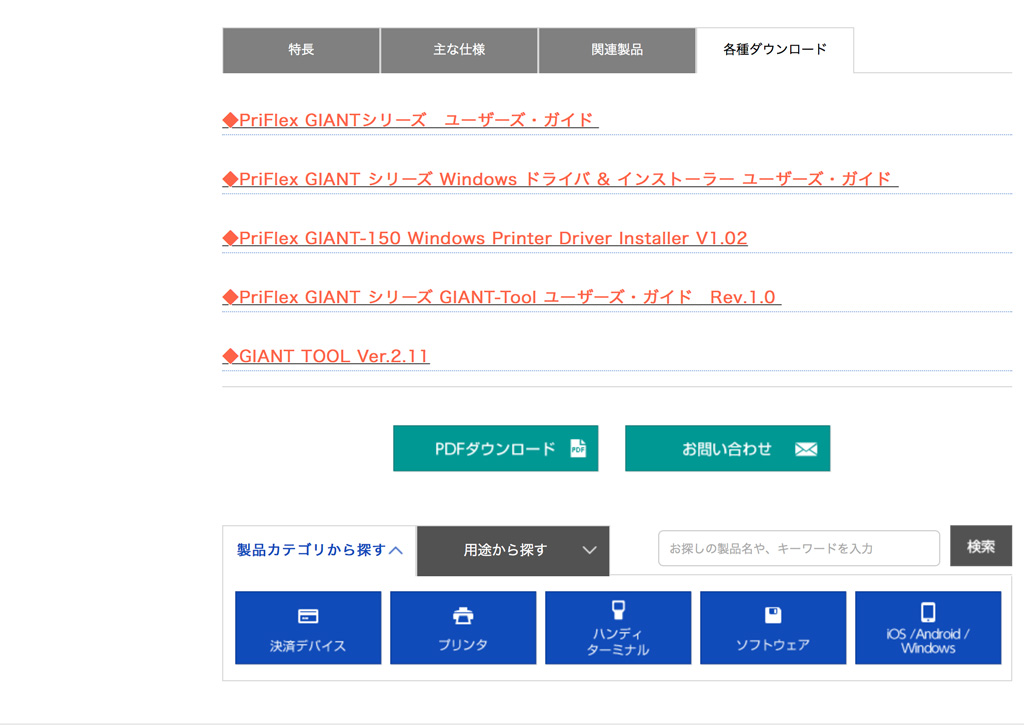

    こちらのHIT株式会社ホームページより
    ①【PriFlex GIANT シリーズ Windows Printer Driver Installerv1.02】と
    ②【GIANT TOOL】をダウンロードします。

  2. インストールしたPrinter Driver Installerを開きます

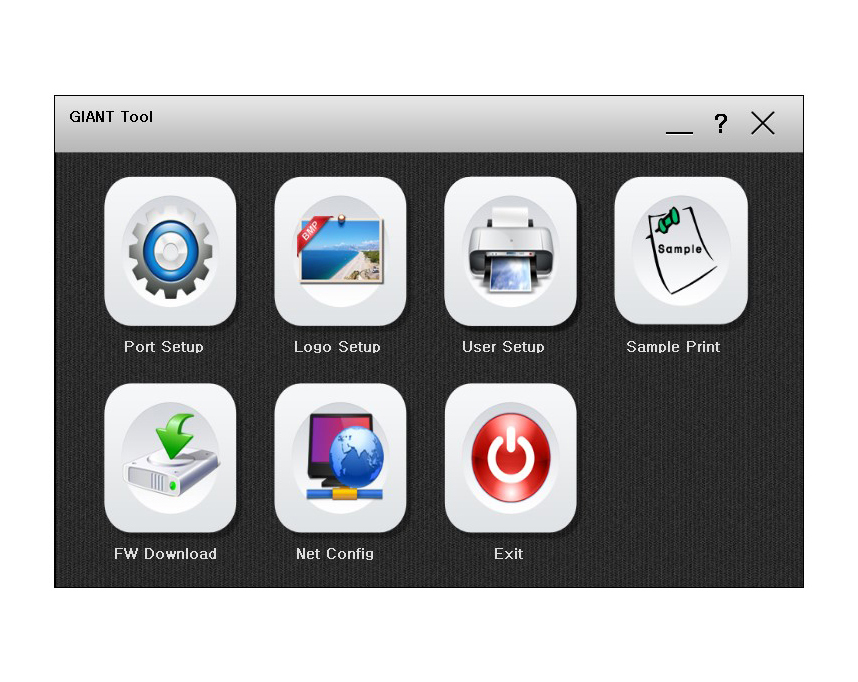

    Printer Driver Installerをパソコンにインストール後、ダウンロードしたGIANT TOOLを開き、『Port Setup』を開きます。
  3. 情報を入力します

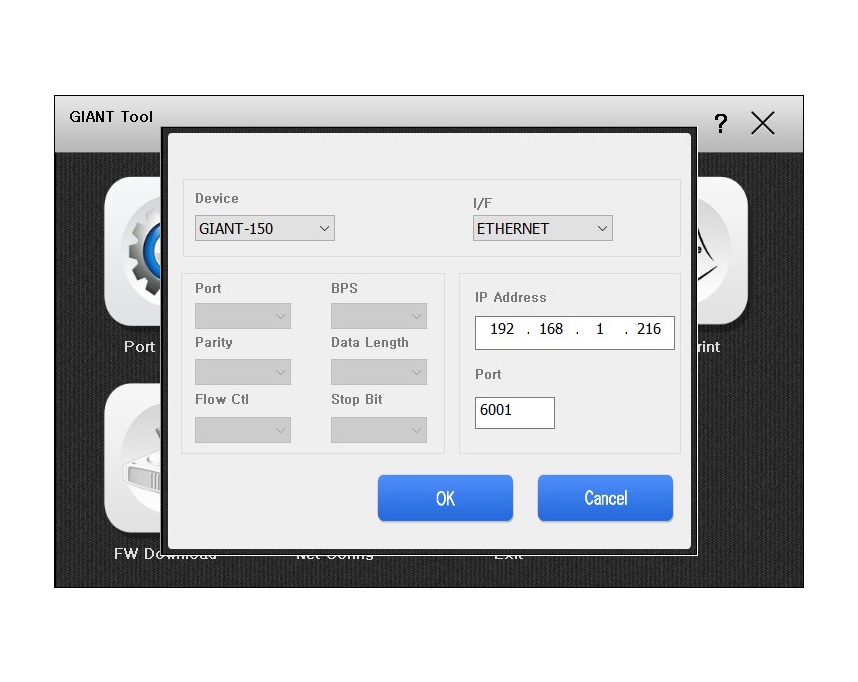

    プリンター情報を各項目に入力し、『OK』をクリックします。
    詳しい内容については画像下の『項目内容一覧』をご覧ください。

    項目内容一覧

    項目 内容(画像の例をを用いて値を記載しております)
    Device ご利用中のプリンター『GIANT-150』を選択します。
    I/F ご利用中のプリンターがLAN接続の場合は『ETHERNET』
    Bluetooth接続の場合は『Bluetooth』を選択します。
    IP Address プリンターの電源をOFFにし、FEEDボタン(紙送りボタン)を長押ししながら電源をONにした際に出力されるレシートの印字されたIP Addressを入力します。
    Port IP Addressと同様に、紙送りボタンを押しながら電源をONにした際に出力される数値を入力します。
  4. 『User Setup』を開きます

    次に、『User Setup』を選択します。
  5. 『Get Value』を開きます

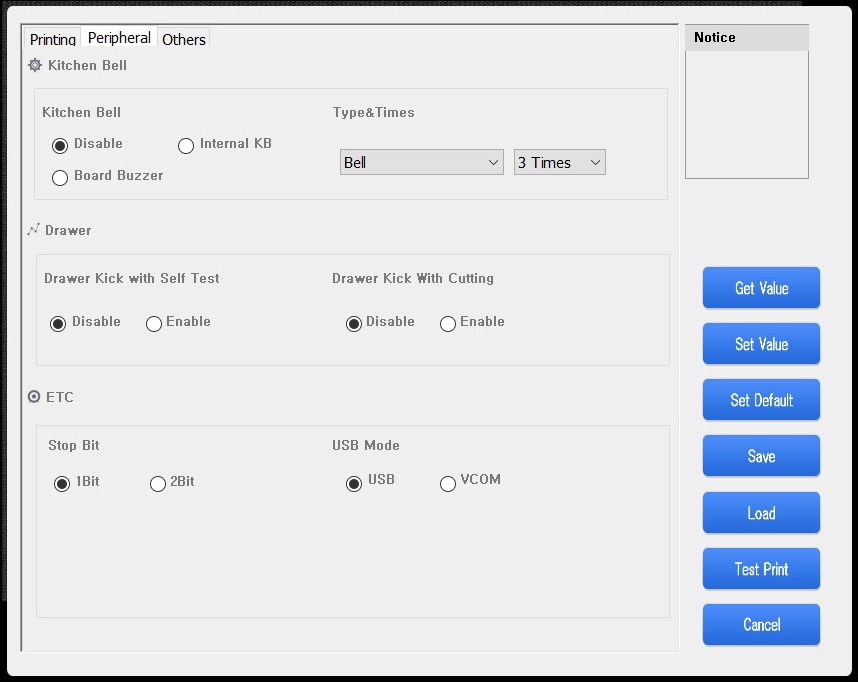

    画面上部のタブ『Peripheral』を選択し、『Get Value』をクリックします
  6. ブザーを設定します

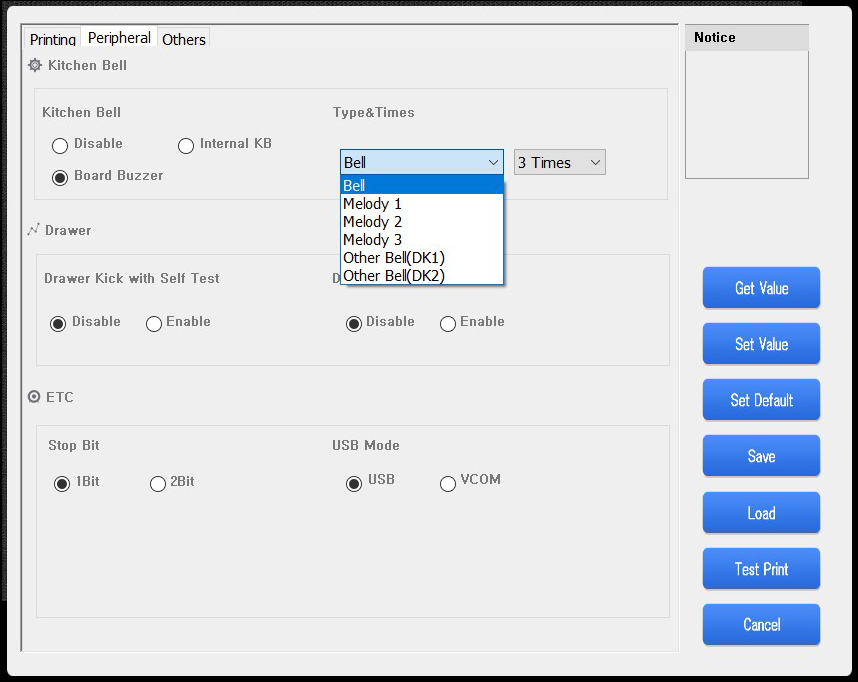

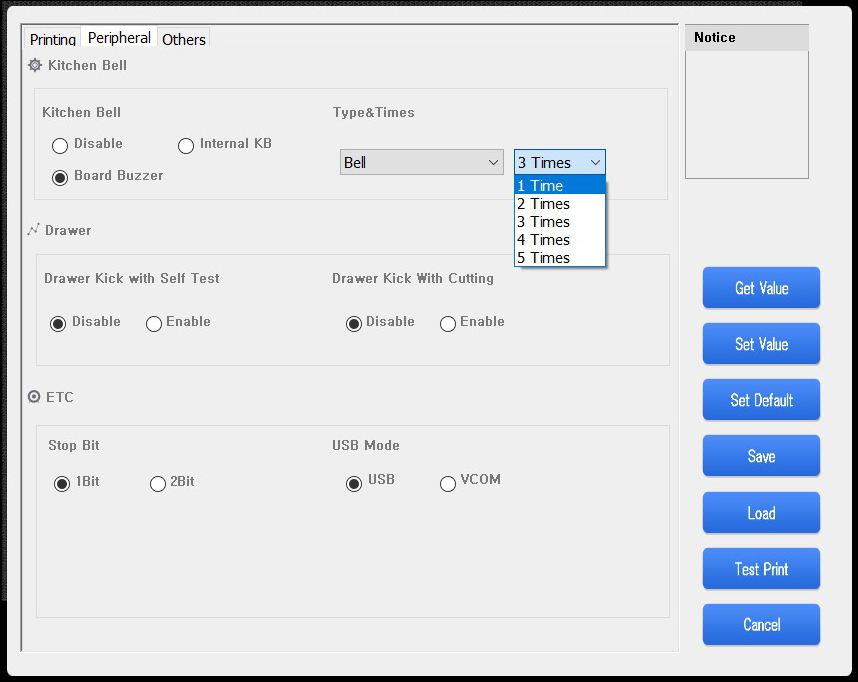

    『Kitchen bell』の項目を『Board Buzzer』に変更し、『Type&Times』からブザー音とブザーが鳴る回数を変更できます。
    ブザー音のタイプは全部で6種類あり、ブザー音が鳴る回数は最大5回まで選択可能です。

  7. 登録を完了します

    設定が完了後、『Set Value』をクリックして完了です。

注意してください

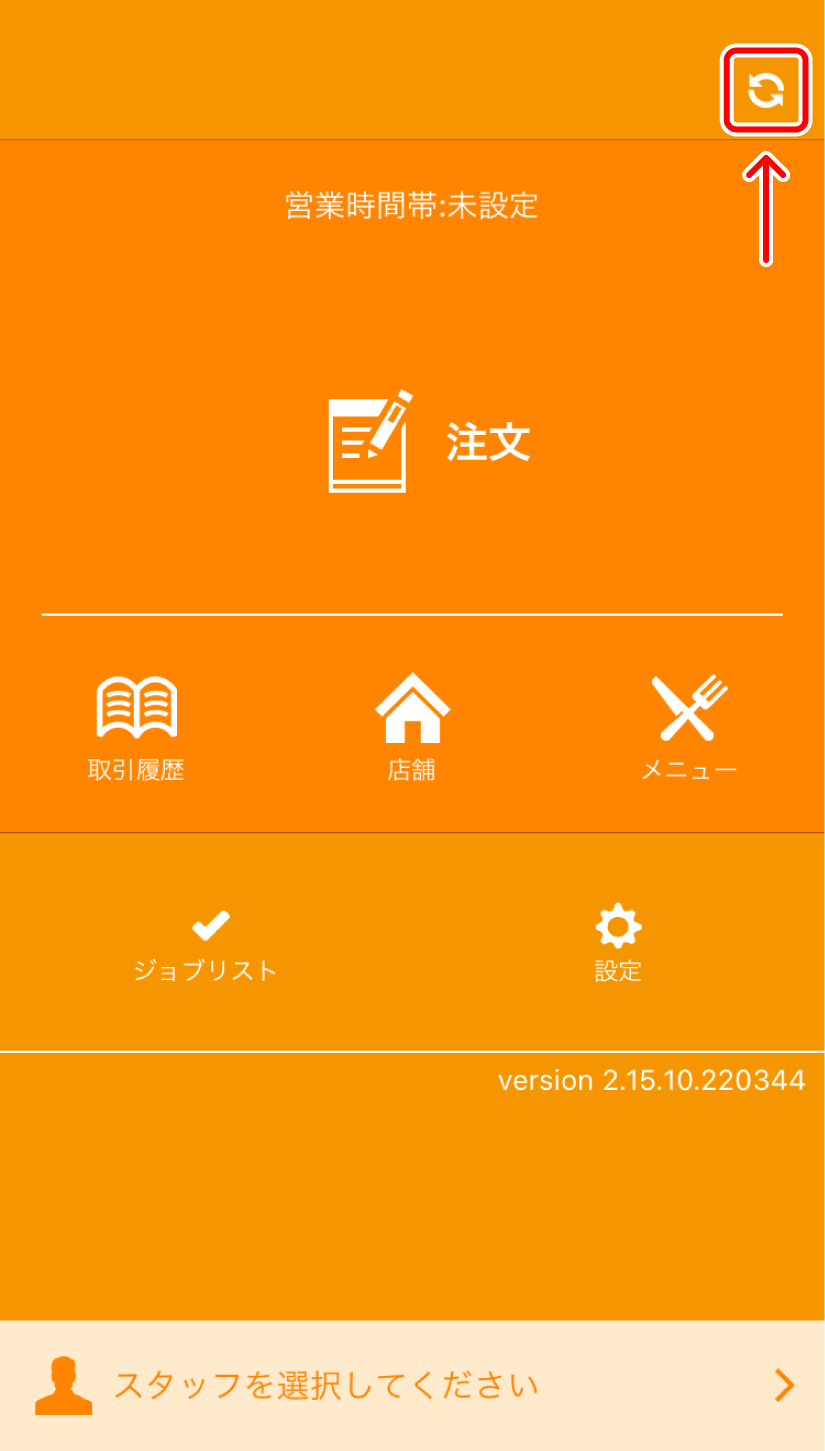

プリンターの設定・登録を行ったあとは、必ずウェイター・アプリのデータ同期を行ってください
レジプリンターとしてお会計を行うプリンター設定の場合、スマレジ管理画面でもIPアドレスの入力が必要です
スマレジ管理画面でのIPアドレス入力方法等はこちらをご覧ください。
