配線
※本文中の画像はクリックすると大きなサイズで表示されます
-
プリンター本体の、レシートが排出される面の裏面にあるカバーを外します
-
カバーを外して各種ケーブルを挿入します
に電源ケーブル
にモジュラージャック
にLANケーブル
をそれぞれ挿入します
※②のモジュラージャックはドロワーを利用する場合のみ挿入してください -
接続すると画像の様になります
で外したカバーをもとに戻して配線完了です
IPアドレスの設定
※本文中の画像はクリックすると大きなサイズで表示されます
-
プリンター本体の電源ボタンをONにします
ONにすると電源ランプが点灯します。
-
プリンターから画像のようなレシートが印字されます
記載されている『IP Address』の値を控えてください。
-
iPadのsafariを開き[手順2]で控えたIPアドレスを検索します
-

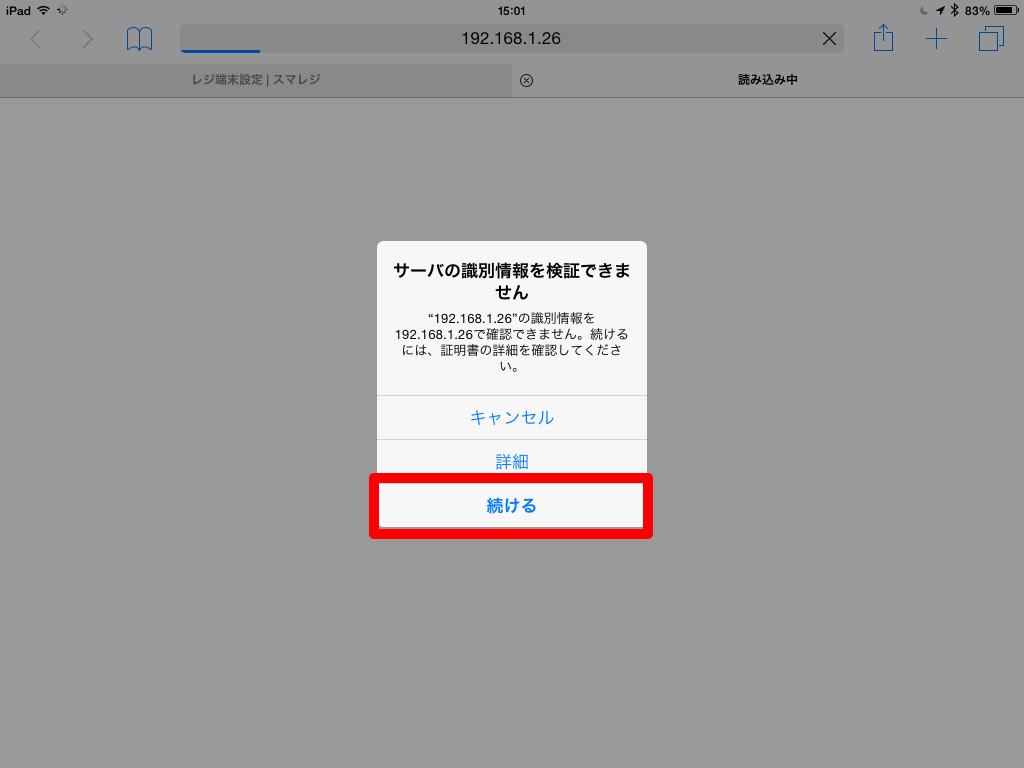

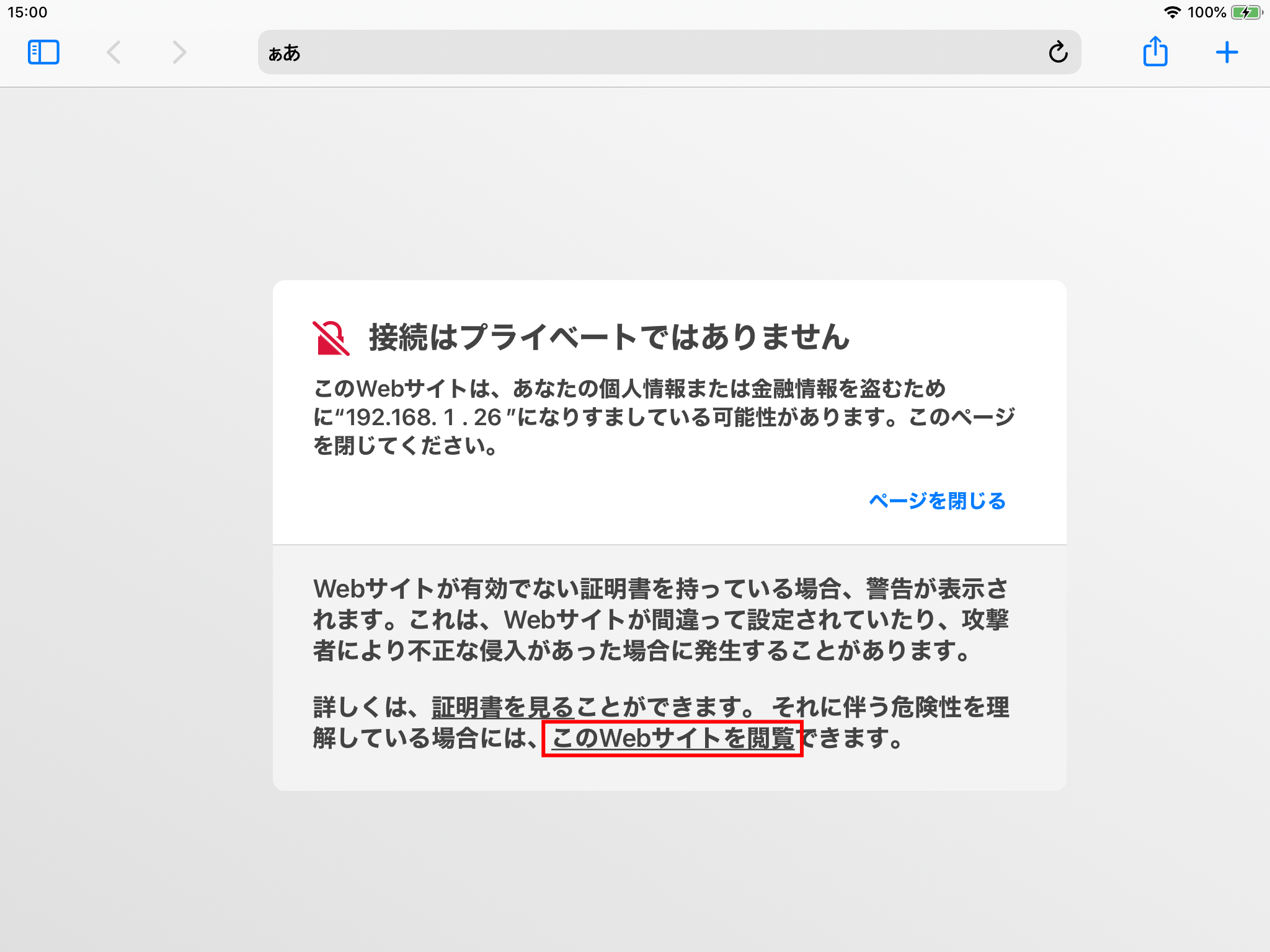

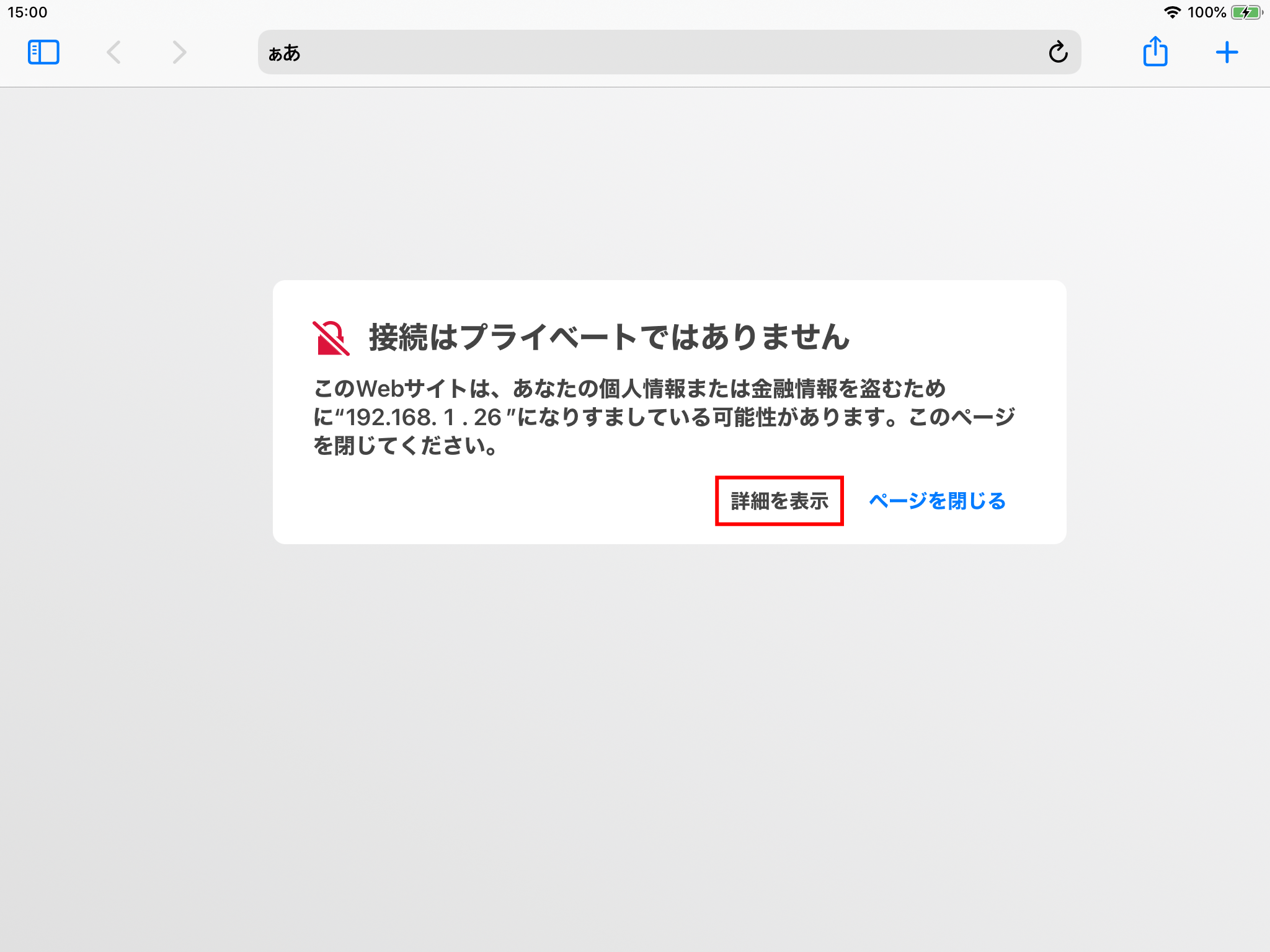

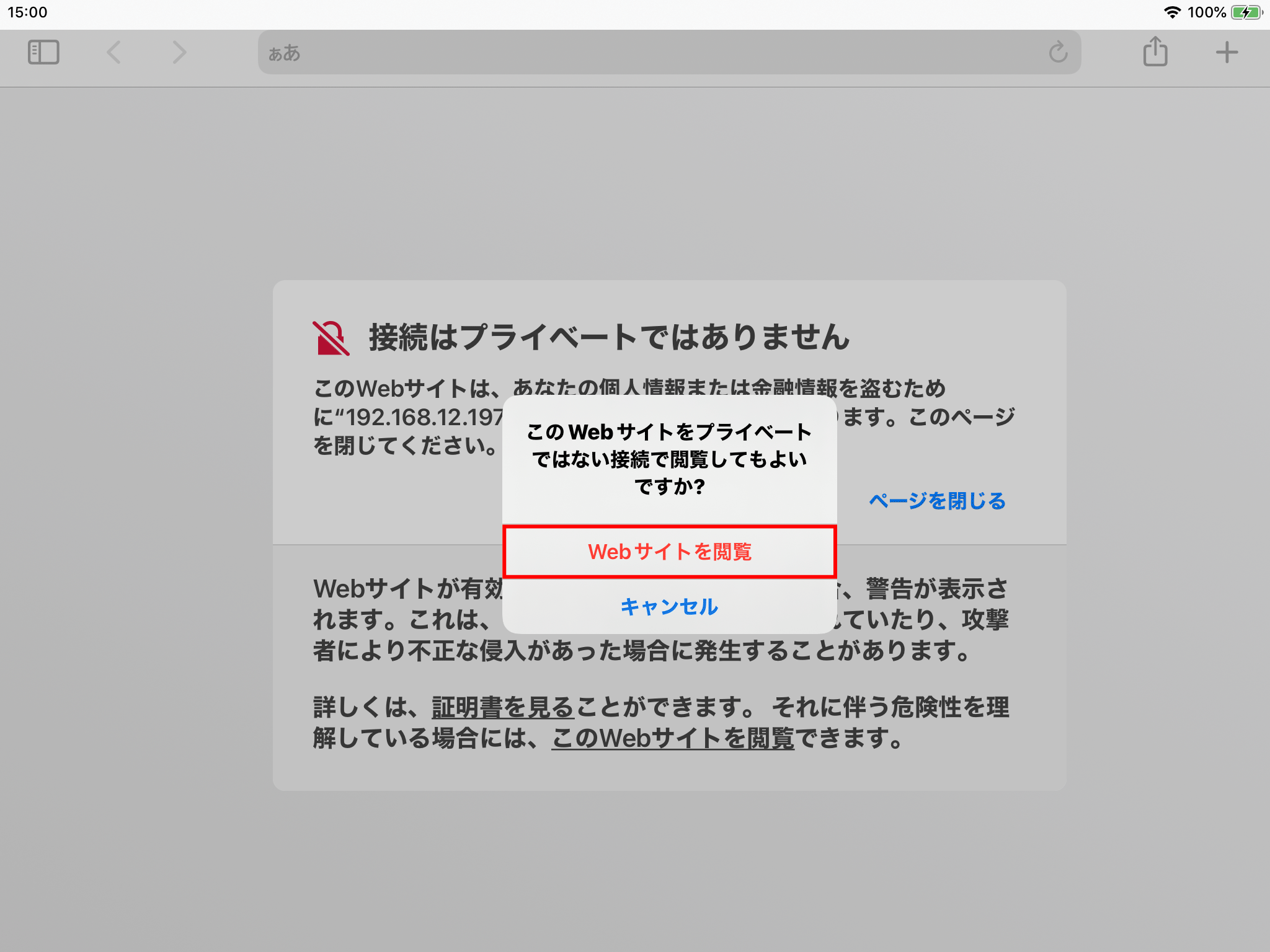

画像のポップアップが表示されますので『続ける』をタップします
-

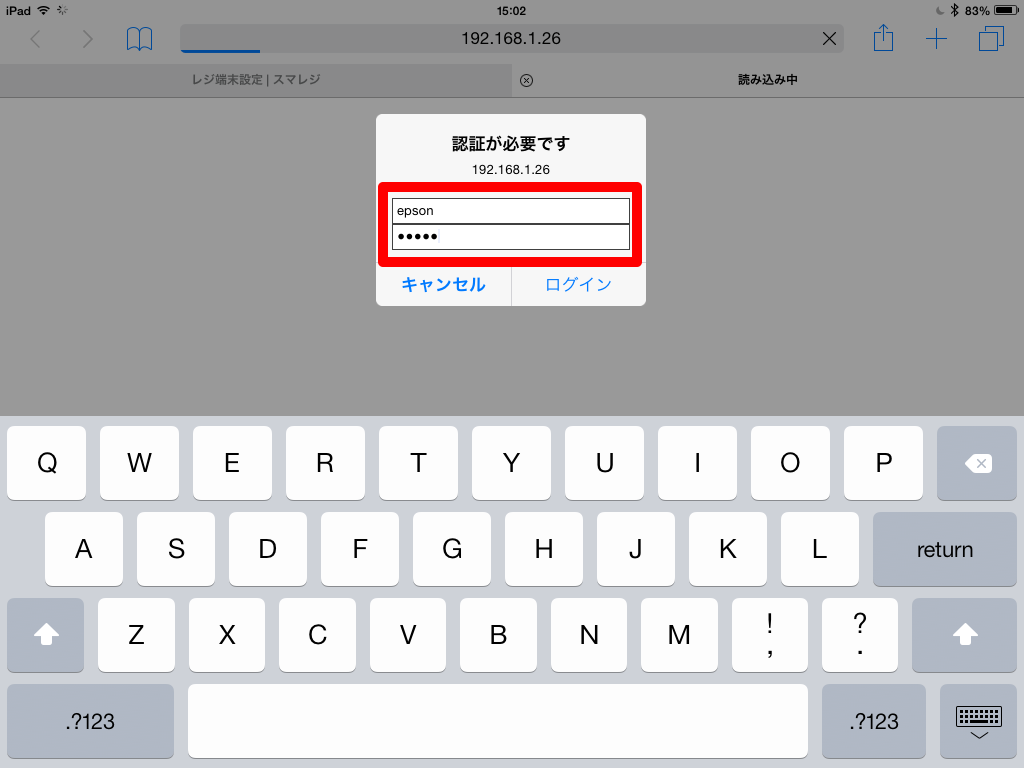

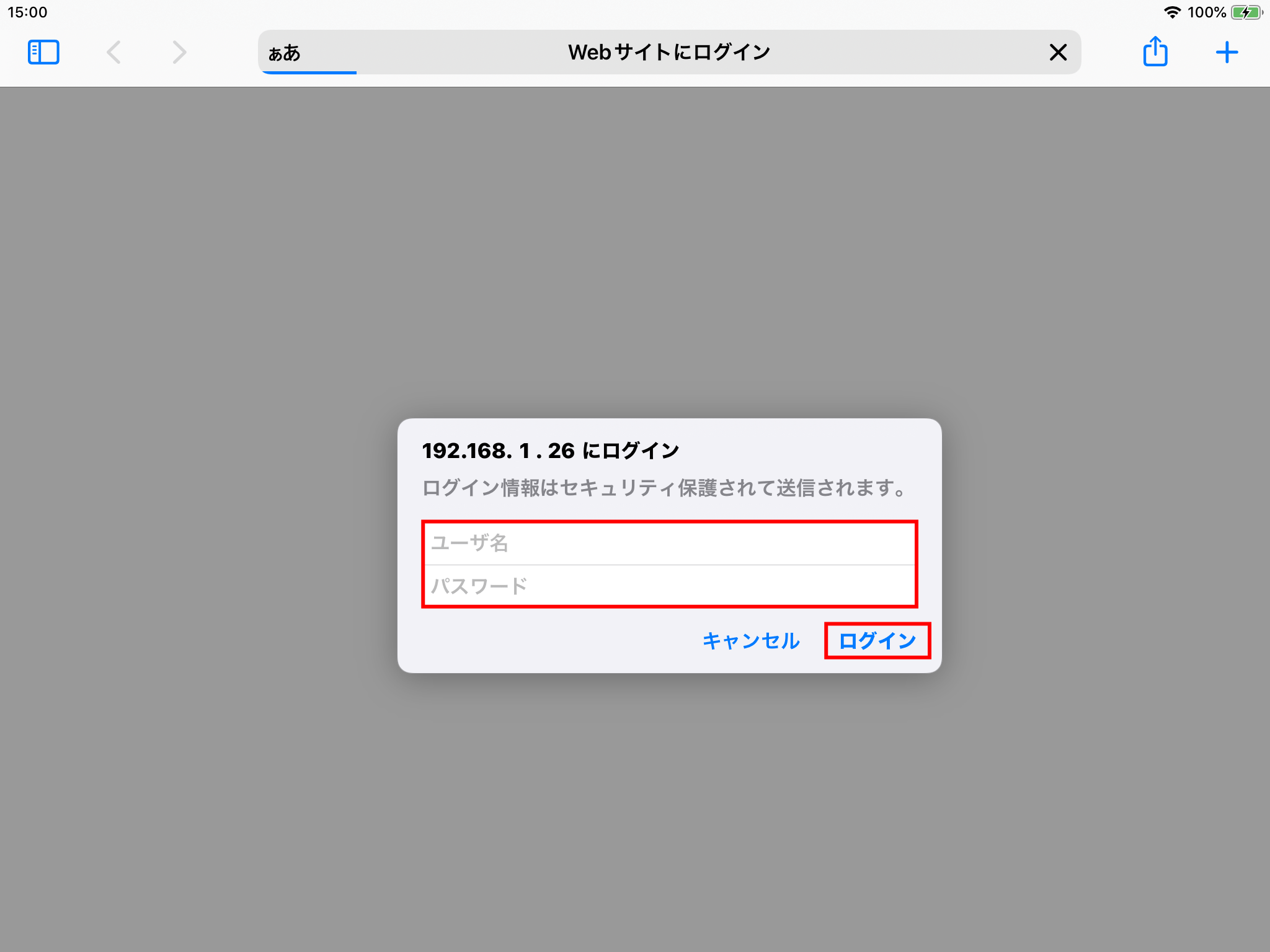

認証を求められます
IDとパスワードに『epson』と入力して『ログイン』をタップします。
-
プリンターの管理画面が開きます
左部のメニューから『TCP/IP』をタップします。
-
この画面でIPアドレスの設定を行ないます
『Acquiring the IP Address』を『Manual』にします。
『IP Address』には[手順1]で印刷されたIPアドレスの最後の桁を『200～255』に書きかえた値を入力します。
入力が完了したら『send』をタップします。
-
完了の画面が表示されます
【Reset】をタップしてIPアドレスの設定完了です。
ウェイター管理画面の設定
※本文中の画像はクリックすると大きなサイズで表示されます
-

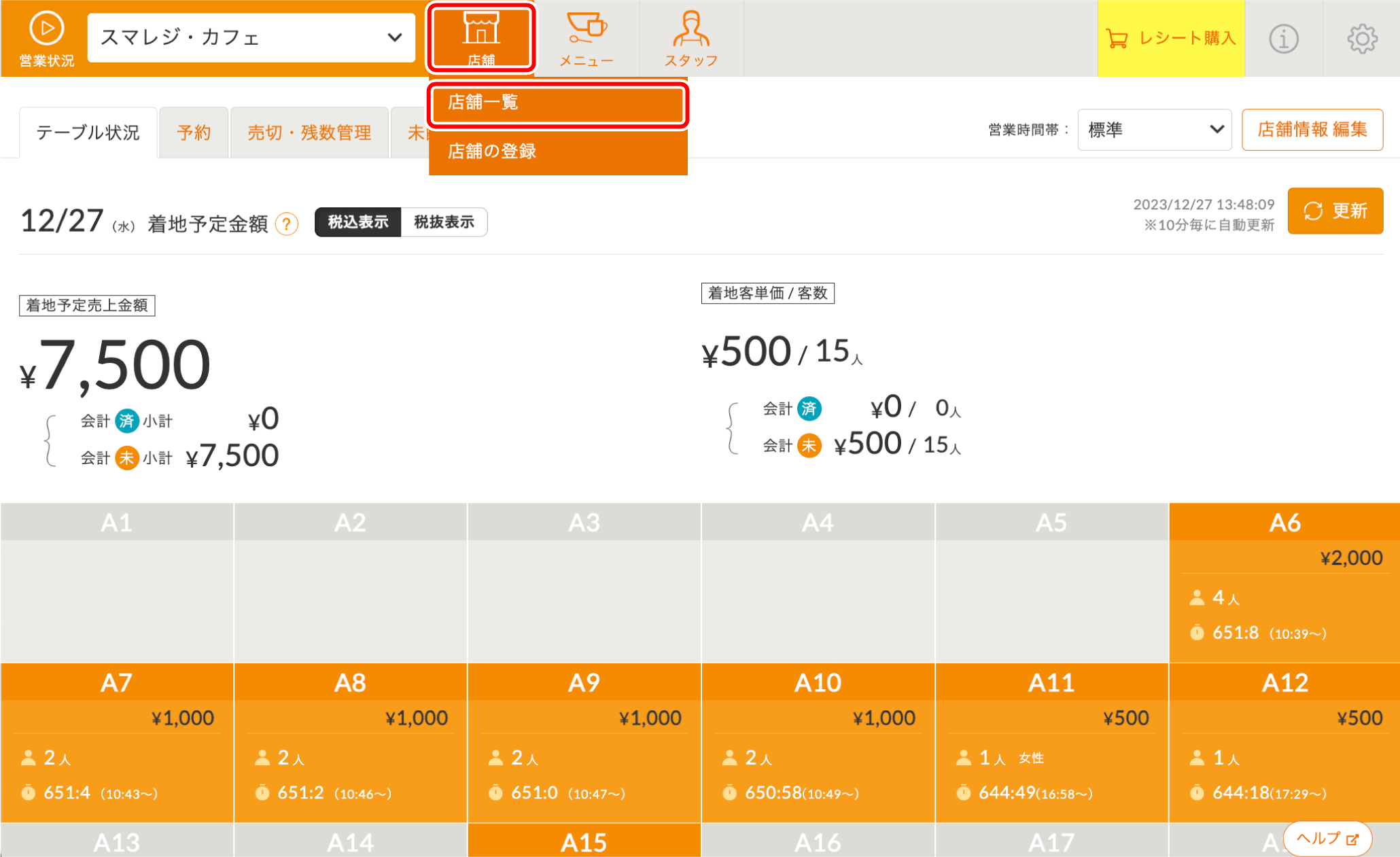

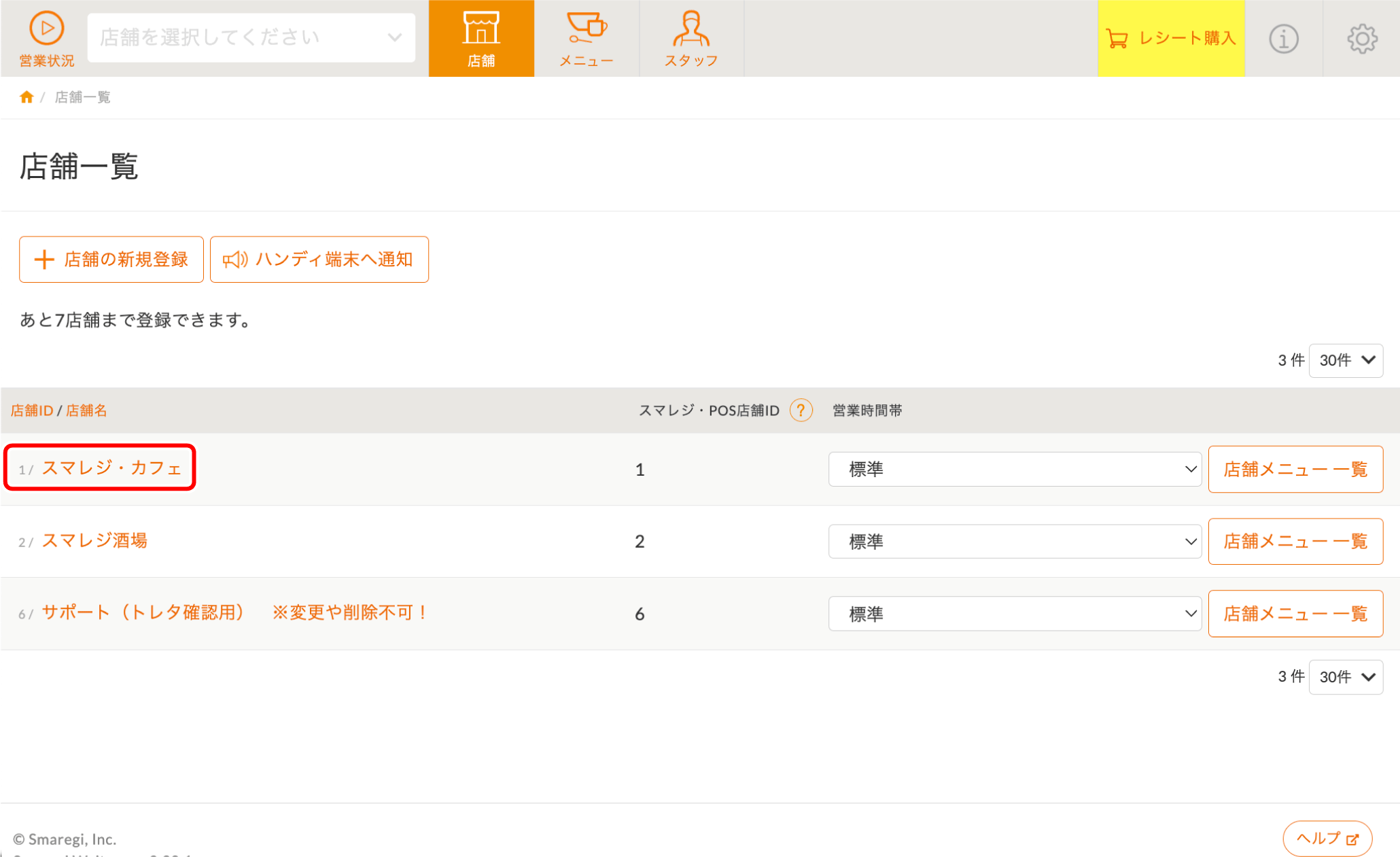

ウェイター管理画面の店舗情報を開きます
『店舗 ＞ 店舗一覧』をクリックし、店舗を選択します
-

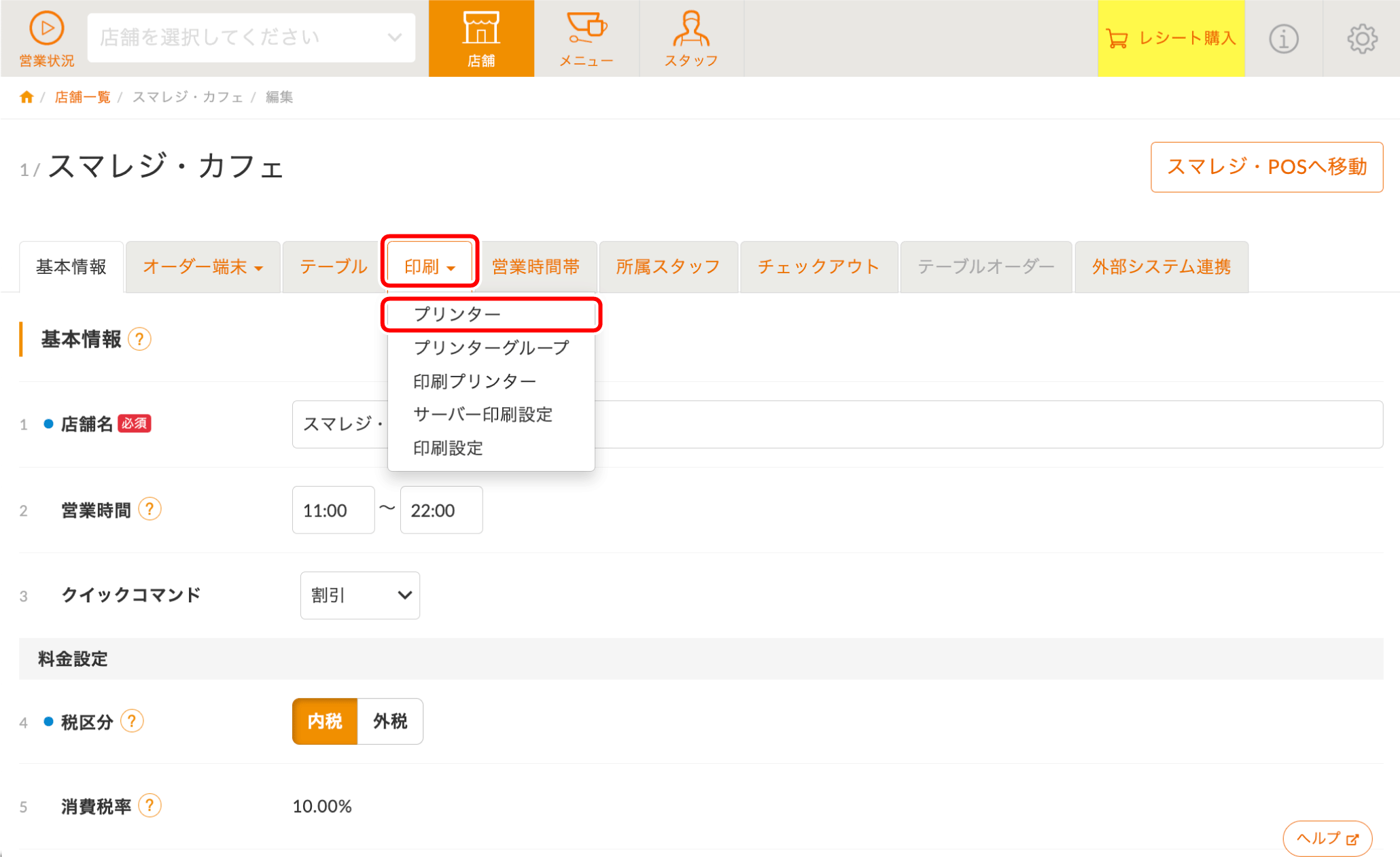

プリンターの登録画面を開きます

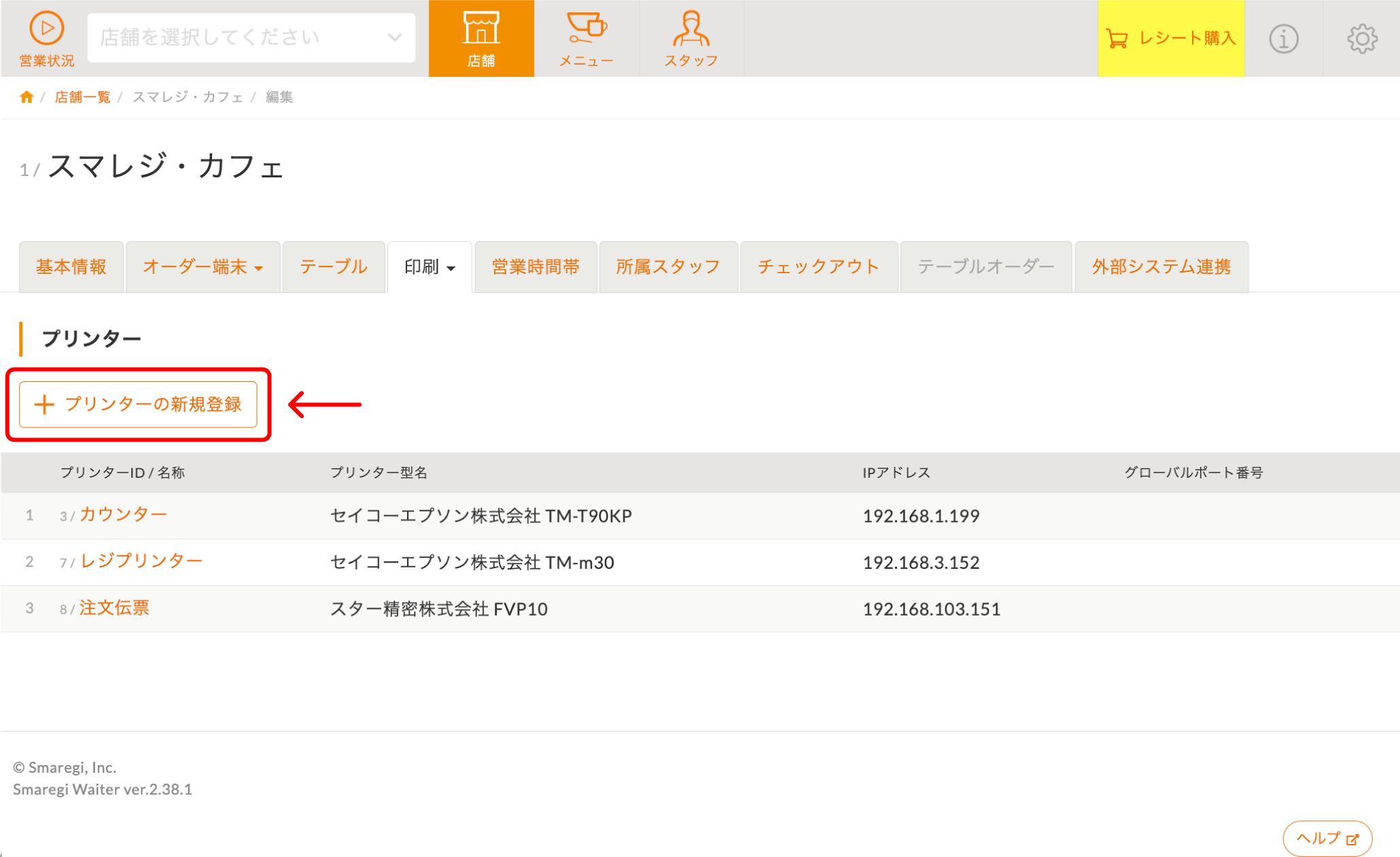

『印刷 ＞ プリンター』を開き、【プリンターの新規登録】をクリックします。
-

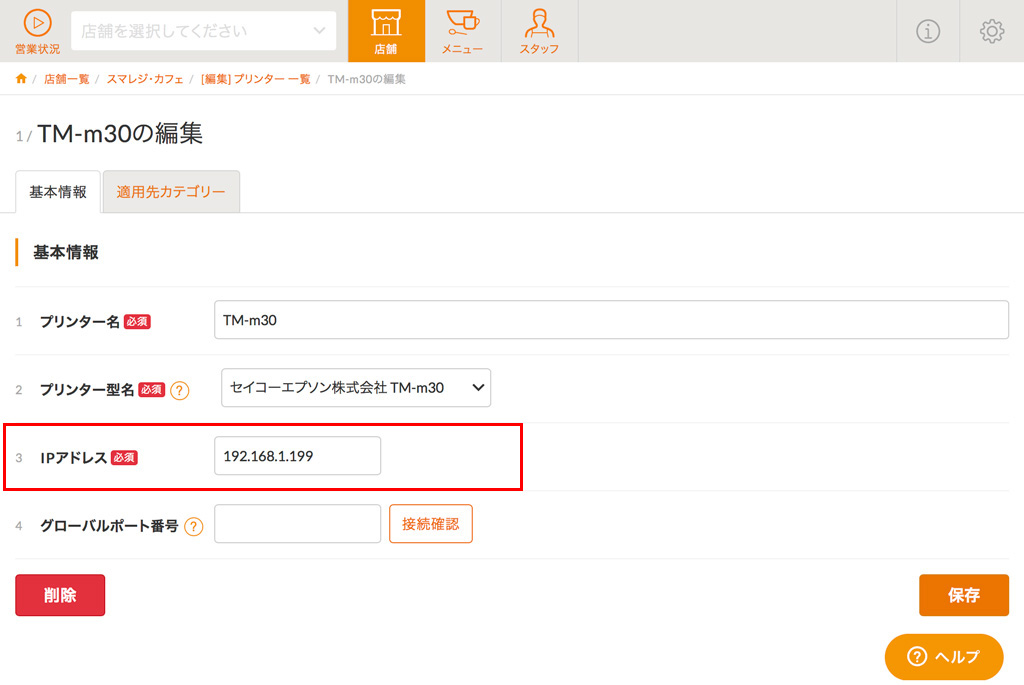

新規プリンター登録画面で基本情報を入力します
入力完了後、『登録』をクリックし操作完了です。
※項目の詳細は下記の表をご覧ください名称 内容 プリンター名 レジプリンターやキッチンプリンター等、どこのプリンターなのかがわかるように入力します。 プリンター型名 設定を行ったプリンターの型名を選択します。 IPアドレス 設定を行ったプリンターのIPアドレスを入力します。 グローバルポート番号 ルーターのポートマッピング設定で指定したポート番号を入力します。
店舗基本情報の印刷元を『サーバー』としている場合は必須です注意してください

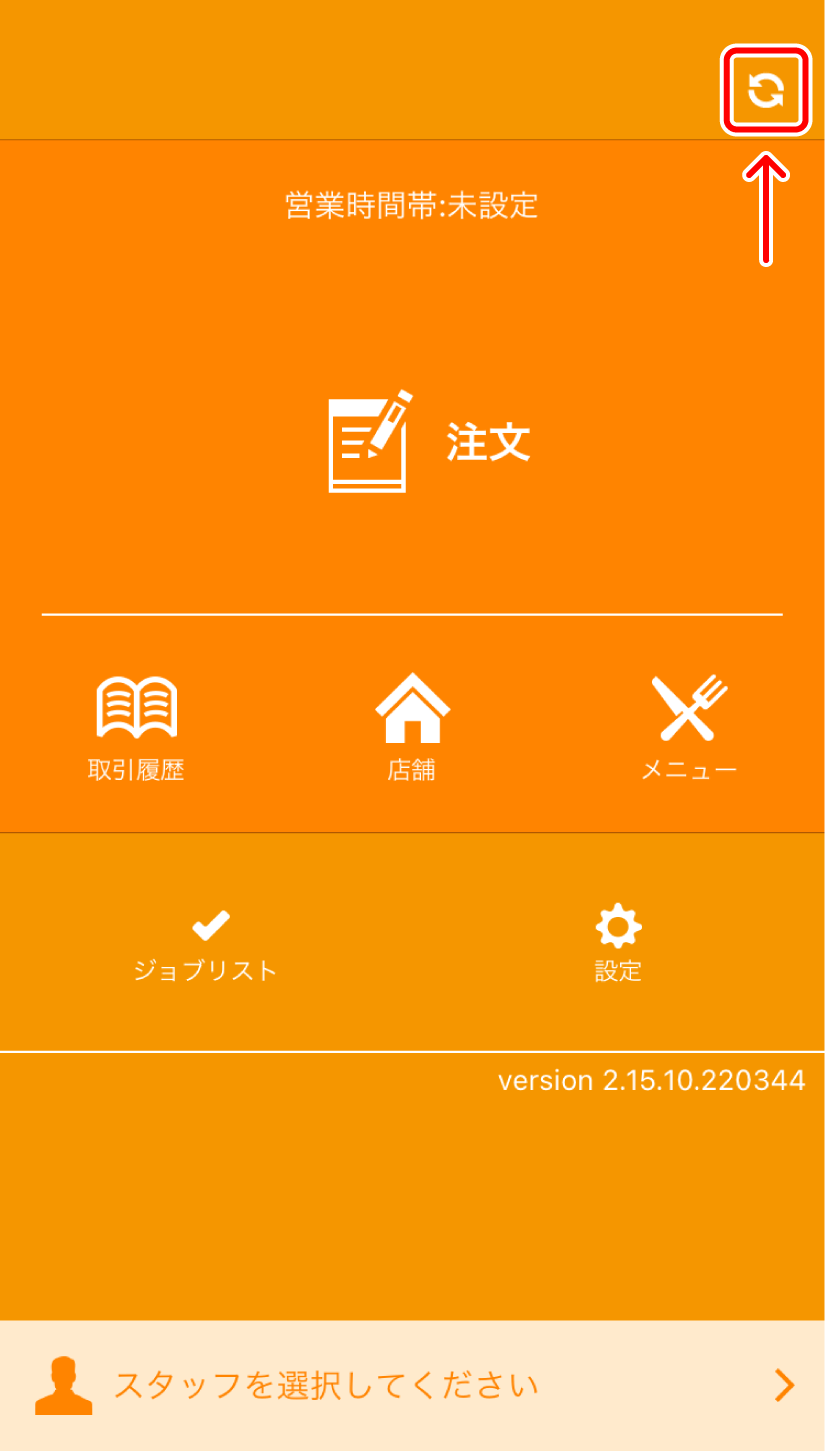

・プリンターの設定・登録を行ったあとは、必ずウェイター・アプリのデータ同期を行ってください・レジプリンターとしてお会計を行うプリンター設定の場合、スマレジ管理画面でもIPアドレスの入力が必要ですスマレジ管理画面でのIPアドレス入力方法等はこちらをご覧ください。
